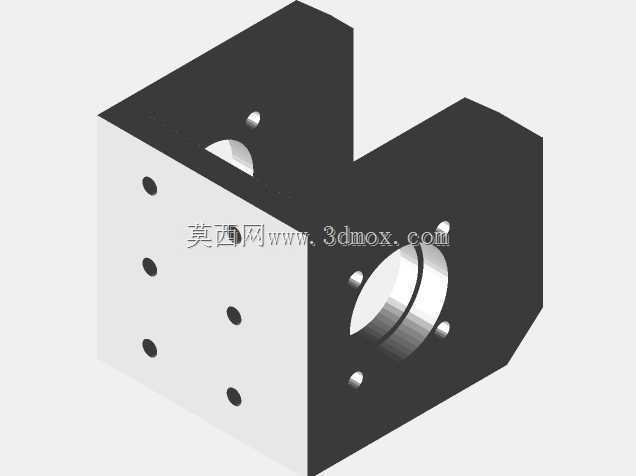

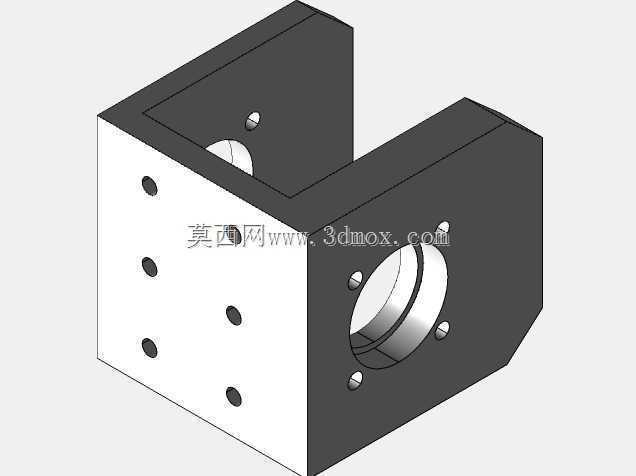

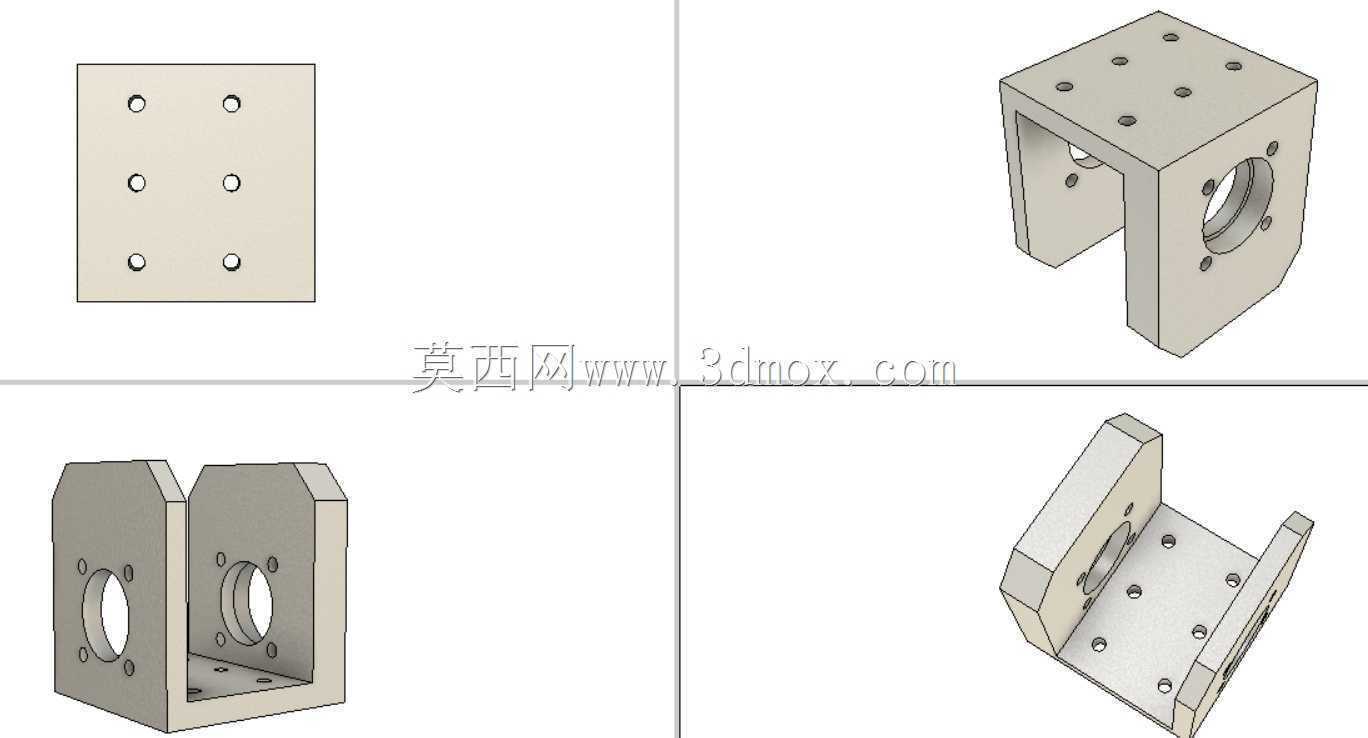

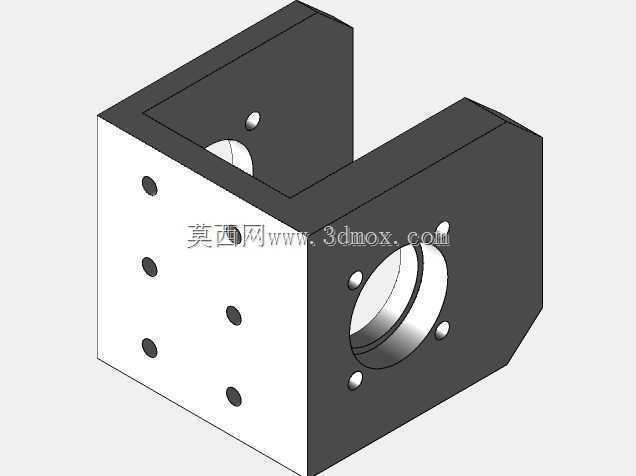

在小型轮式移动机器人、桌面级自动化执行模组、教育类竞赛机器人的传动链搭建场景中,轴承座作为转轴支撑的核心基础零件,直接决定了传动系统的回转精度、运行稳定性与负载耐受能力。这款适配6902ZZ深沟球轴承的安装座,专门针对PGM45775系列行星直流齿轮电机的MS输出轴做了匹配设计,解决了常规通用轴承座与特定型号电机输出端安装孔位不对中、支撑跨距不合理、装配后轴系跳动超差的常见工程问题。从结构设计逻辑来看,该轴承座采用一体化折弯式钣金结构,主体为U型开放式支撑构型,一侧为带6个安装孔的方形安装法兰面,用于和设备主体的铝型材框架、安装基板做刚性连接,法兰面的孔位排布完全匹配PGM45系列电机的输出端安装基准,装配时无需额外做转接板加工,
可直接通过螺栓完成锁紧固定。轴承安装孔位于U型结构的两个对称立板上,孔位公差按照6902ZZ轴承的外圈配合公差做了严格控制,采用基孔制过渡配合设计,既保证轴承压装后不会出现外圈打滑、跑圈的问题,又避免过盈量过大导致轴承外圈变形、内部游隙减小引发的转动卡滞、温升过快问题。U型结构的开口侧预留了足够的轴系穿设空间,MS输出轴穿过轴承内圈后,可直接同步带轮、行走轮、执行摇臂等负载零件,支撑跨距经过反复校核,当输出端承受径向负载时,两个支撑点的受力分布均匀,不会出现单侧应力集中导致的轴系变形问题。从安装边界来看,法兰安装面的六个安装孔呈三行两列对称排布,孔位间距适配20系列、30系列工业铝型材的槽距标准,不管是搭建竞赛机器人的行走轮组支撑,
还是自动化设备里的小型转轴传动工位,都可以直接通过T型螺栓完成快速固定,不需要额外打孔攻丝。立板上的轴承安装孔同轴度控制在0.02mm以内,装配后轴承内圈的回转跳动量可控制在0.03mm以内,完全满足小型传动系统对回转精度的要求,即使在电机额定转速下长时间运行,也不会出现明显的振动、异响问题。结构的边角位置全部做了去毛刺倒角处理,避免装配过程中划伤操作人员、划破导线绝缘层,同时钣金折弯处的圆角经过优化,既保证折弯后的结构强度,又不会出现应力集中导致的安装面变形问题。在实际应用中,这款轴承座除了适配指定型号的行星齿轮电机外,也可用于其他同轴径、同安装基准的小型回转机构支撑,比如小型传送带的从动辊支撑、桌面机械臂的关节转轴支撑、
3D打印机的送料辊支撑等场景。相比采用3D打印制作的塑料轴承座,这款钣金结构的轴承座刚性更强,负载耐受能力更高,长期运行不会出现蠕变变形;相比机加工制作的整块铝合金轴承座,其重量更轻、材料利用率更高,在移动机器人这类对自重敏感的应用场景中,可有效降低整机重量,提升续航表现与运动灵活性。设计过程中充分考虑了装配工艺性,所有折弯边的折弯半径都适配常规钣金加工的模具参数,不需要定制特殊模具即可完成批量加工,安装孔全部采用冲压成型,孔位一致性好,批量装配时互换性强,不会出现个别零件孔位偏差导致无法装配的问题。轴承安装位的端面做了平整度处理,轴承压装到位后可与端面完全贴合,保证轴承的轴向定位精度,不需要额外加装轴套做轴向限位,简化了轴系的装配流程,减少了零件数量,降低了整体装配成本。在负载适配方面,该轴承座配合6902ZZ深沟球轴承使用时,可承受最大120N的径向负载,完全覆盖小型移动机器人行走轮、小型传动辊道的负载需求,当承受瞬时冲击负载时,U型结构的立板可通过微小弹性形变吸收部分冲击能量,避免刚性冲击直接传递到电机输出轴,保护电机内部的行星齿轮结构不受损坏。
