复摆颚式矿石破碎设备三维结构

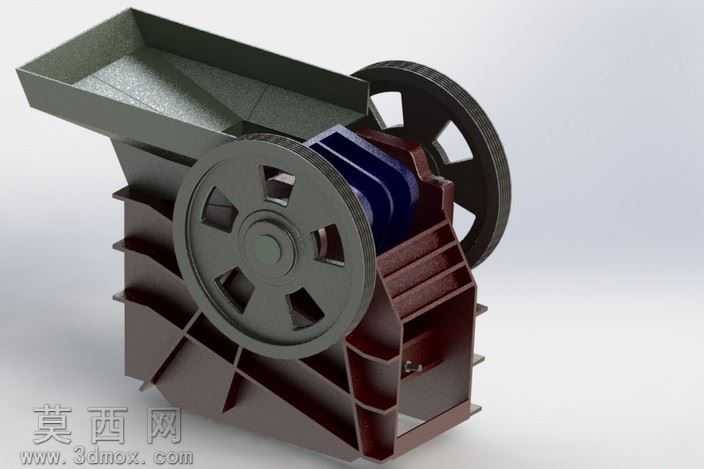

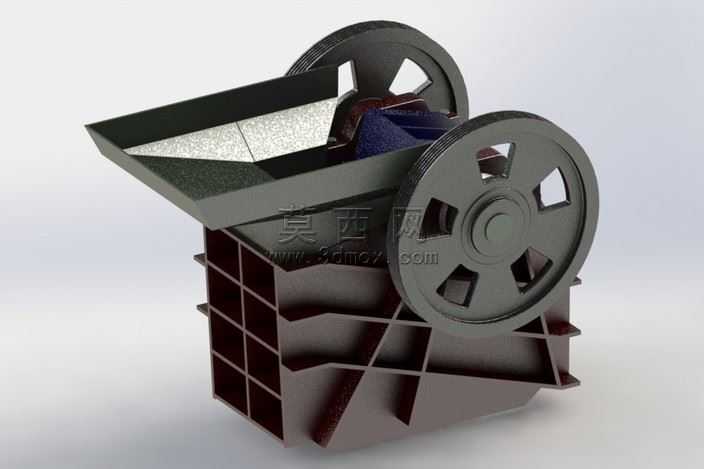

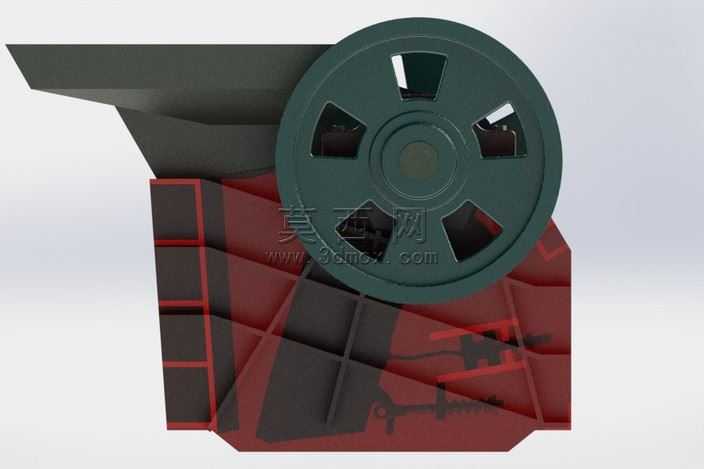

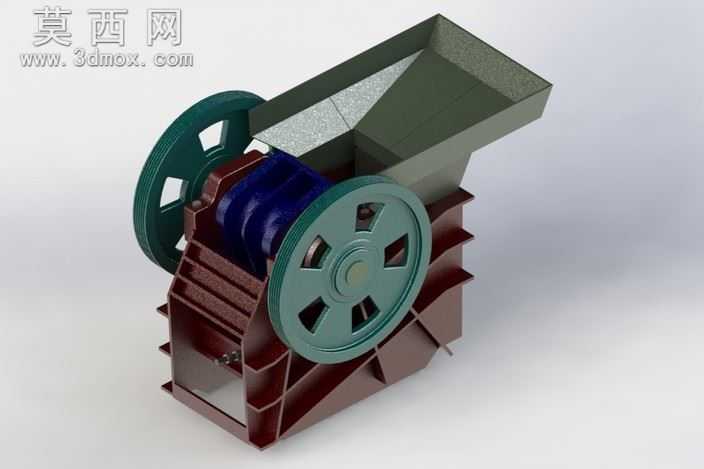

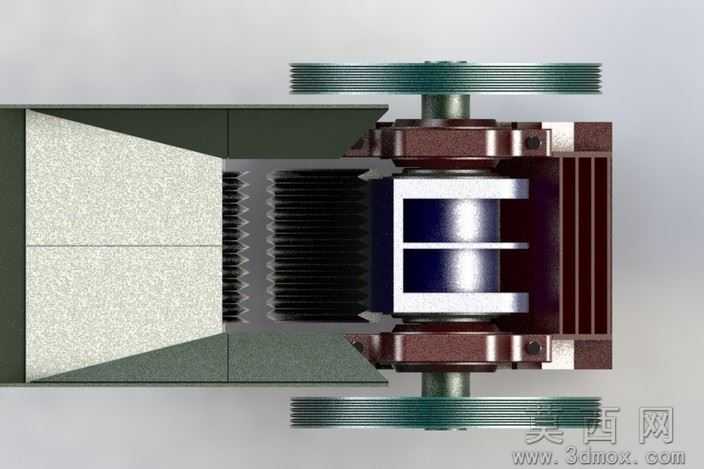

本模型为复摆颚式破碎机的完整三维结构建模，整体采用模块化设计思路完成全参数化构建，建模过程中严格遵循实际破碎设备的工程尺寸比例，对核心工作部件、传动系统、机架结构、进料组件均做了精细化还原。模型核心的动颚、定颚破碎腔结构做了细节刻画，破碎腔的倾斜角度、齿板排布间距均参考实际工业设备参数设置，可直观展示物料进入破碎腔后受动颚往复摆动挤压完成破碎的工作原理。传动部分完整还原了带轮、偏心轴、轴承座、飞轮的装配关系，两个大小带轮的轮辐结构、键槽连接位、配重结构均做了实体建模，偏心轴的偏心距参数符合常规颚破的设计标准，可清晰展示动力从电机经带轮传递至偏心轴，带动动颚做复杂摆动的运动逻辑。机架部分采用焊接箱体式结构建模，加强筋的排布、侧壁支撑结构、底部出料口的落料斜面均做了写实还原，进料斗的倾斜导料面、加厚耐磨衬板结构也做了对应呈现，符合实际设备进料时导料、耐冲击的使用需求。材质渲染阶段，针对不同部件做了差异化材质设置：机架部分采用深棕红色铸铁材质，还原铸造机架的粗糙金属质感与漆面效果；带轮采用灰绿色铸铁漆面材质，表现铸件的哑光质感；动颚部分的轴承组件采用深蓝色工程塑料与金属结合的材质，区分不同功能部件；进料斗采用深灰色耐磨钢材质，表现高磨损部位的厚重金属质感；整体渲染采用柔和的工业产品布光，通过光影层次突出各部件的装配关系与结构特征，清晰展示设备的整体外观与内部核心结构的布局逻辑。建模过程中对各部件的装配干涉做了校验，所有运动部件的活动间隙均符合实际装配要求，可用于设备结构演示、工作原理教学、方案展示等场景，完整还原了小型颚式破碎机的典型结构特征与设计逻辑。
