大直径圆柱活塞机械结构三维设计

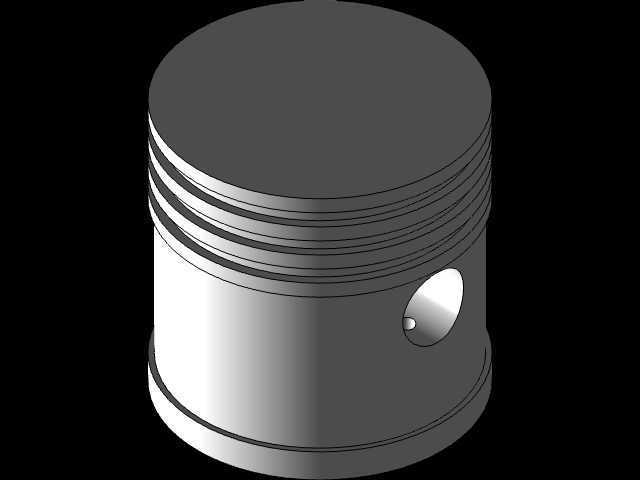

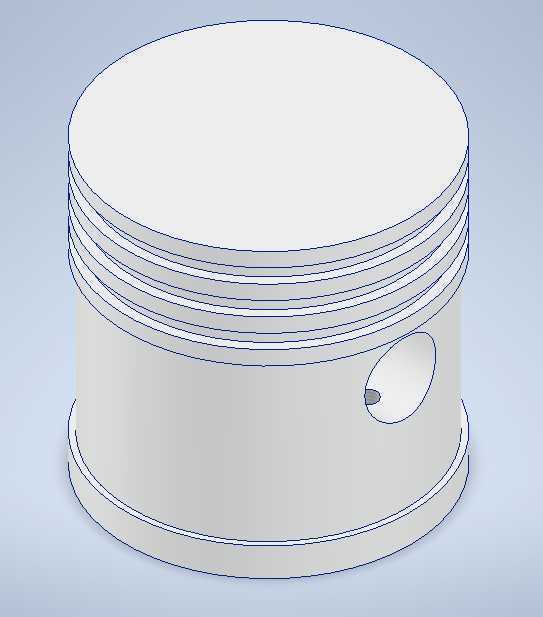

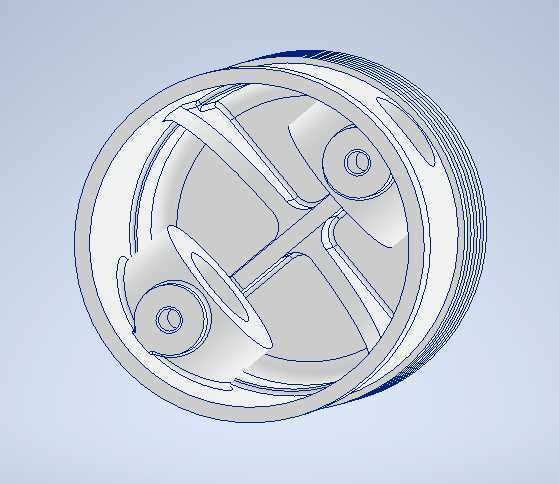

　　在往复式动力机械、流体压力输送设备的核心运动副设计中，活塞是直接决定设备做功效率、密封可靠性与运行寿命的关键构件，本次呈现的大直径活塞结构，主要适配中低压工况下的大排量往复压缩、液压做功场景，常见于工业固定式空压机、中型液压压力机主油缸、船舶辅机动力单元这类对输出推力、运行平稳性有较高要求的设备中。不同于小排量内燃机的轻量化活塞设计，该活塞采用整体实心圆柱基体结构，外径设定为160mm，整体轴向高度160mm，更大的长径比能够保证活塞在缸体内做往复直线运动时，不会因为侧向受力出现偏磨、卡滞的问题，尤其是在长行程缸体配套场景下，足够的导向长度可以让活塞环的密封压力分布更均匀，避免局部偏磨导致的压力泄漏。从结构细节来看，活塞上部设置了多道平行环槽，用于配套安装活塞环与密封件，环槽的加工精度直接决定密封效果，设计时需要根据工作介质的特性、工作压力区间匹配不同数量的环槽：靠近活塞顶面的环槽主要用于安装气环，阻隔高压腔的工作介质向曲轴侧泄漏，下部环槽可配套油环，刮除缸壁多余的润滑介质，避免润滑油进入做功腔造成介质污染。活塞侧壁开设的横向销孔，是用于连接活塞销与传动连杆的关键结构，销孔的位置经过受力校核，设置在活塞轴向受力的中心区域，能够将活塞承受的轴向推力均匀传递给连杆，转化为曲轴的旋转扭矩，销孔边缘做了圆弧过渡处理，避免应力集中导致的活塞基体疲劳开裂，在实际装配时，销孔与活塞销采用间隙配合，保证运动过程中连杆摆动时的自由度，

　　同时配套卡簧结构限制活塞销的轴向窜动，避免销体脱出刮伤缸体内壁。设计这类大直径活塞时，首先要考虑的是材料的热膨胀系数匹配，因为活塞在工作过程中会因为介质压缩生热、摩擦生热出现温度升高，基体的膨胀量必须和缸套材料的膨胀量做匹配，预留合理的配合间隙，间隙过大会导致启动阶段密封不足、敲击异响，间隙过小则会在热机状态下出现胀缸卡滞。其次是活塞的重量控制，虽然是实心基体结构，但在非受力区域可以通过轻量化的结构优化降低往复运动惯量，减少设备运行过程中的振动，不过因为该活塞适配的是中低速大推力工况，不需要像高速内燃机活塞那样做极致的轻量化挖空，保证结构强度是第一优先级。从安装边界来看，该活塞的外径公差需要严格控制在h7精度区间，

　　表面粗糙度达到Ra0.8以下，减少和缸壁的摩擦阻力，环槽的宽度公差需要控制在0.02mm以内，保证活塞环安装后不会出现轴向窜动，同时留有足够的热膨胀余量。销孔的同轴度、与活塞轴线的垂直度都有严格的形位公差要求，否则装配后会出现连杆运动卡滞、活塞偏磨的问题。在实际应用场景中，这类活塞如果配套在空气压缩机上，需要在顶面做硬质阳极氧化处理，提高表面的耐磨与耐高温性能；如果配套在液压油缸中，则需要根据液压油的特性选择合适的密封件材质，同时在活塞表面做镀硬铬处理，降低摩擦系数，提高防锈能力。不同于冲压焊接的活塞结构，该整体式加工的活塞基体能够承受更高的瞬时冲击压力，在频繁换向、负载波动大的工况下有更长的使用寿命，不会出现焊缝开裂、

　　结构变形的问题。在三维建模过程中，需要重点还原环槽的倒角细节、销孔的过渡结构、活塞上下边缘的导向倒角，这些细节虽然不影响整体外观，但在实际加工与装配中直接决定产品的可用性：活塞下端的导入倒角可以方便装配时顺利进入缸套，不会刮伤缸体内壁和密封件；环槽的上下边缘倒角可以避免安装活塞环时刮伤环体，同时减少应力集中；销孔内部的油槽结构可以储存少量润滑脂，降低活塞销的转动磨损。很多新手工程师在做活塞建模时，往往只关注整体外形尺寸，忽略了这些工艺细节，导致最终输出的加工图纸无法直接用于生产，或者装配后出现各种干涉、磨损问题。该活塞的结构设计没有多余的复杂特征，所有结构都服务于受力传递、密封、运动导向这三个核心功能，是典型的以实用可靠性为优先的工业机械零部件设计，在做设备选型配套时，只需要根据缸径、行程、工作压力三个核心参数匹配对应的活塞销尺寸、密封环数量，就可以快速适配到不同的往复式设备中，通用性较强。
