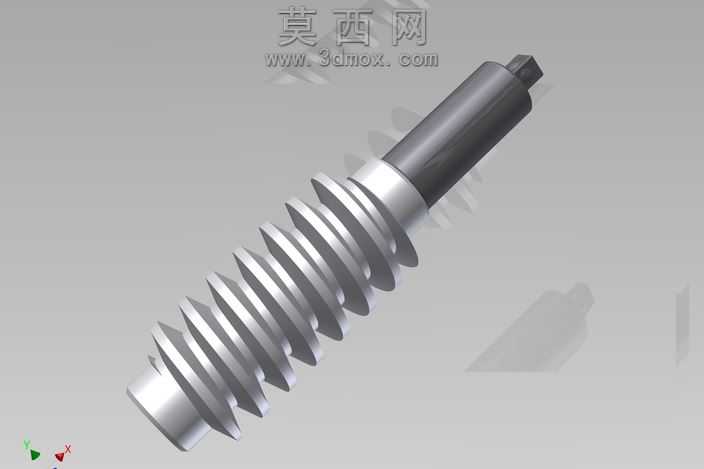

本模型为蜗杆单鳍传动构件,采用Autodesk Inventor进行全参数化三维建模,建模过程严格遵循机械传动设计规范,首先通过草图绘制蜗杆的轴向齿廓轮廓,结合螺旋扫掠命令生成连续的渐开线轮齿结构,扫掠过程中精准控制螺旋升角、模数、齿距等核心参数,保证轮齿啮合的精度要求。构件主体分为杆身、轮齿段、端部轴头三个部分,杆身采用光滑圆柱结构设计,两端轴头预留装配定位结构,一端为六角形装夹端,方便安装时的扭矩施加与定位固定,另一端为光轴端,适配轴承装配需求。材质设定上选用合金结构钢作为基础材质,渲染时赋予金属哑光质感,还原真实机械零件的表面处理效果,通过环境光遮蔽、高光反射等渲染参数调整,清晰呈现轮齿的螺旋走向、齿面弧度以及各轴段的直径过渡细节。结构设计层面,轮齿与杆身采用一体化建模逻辑,避免装配体带来的配合误差,齿根处做圆角过渡处理,降低应力集中风险,提升构件的传动疲劳强度,各轴段的同轴度公差在建模时通过基准轴约束严格控制,保证后续装配时的回转精度。设计思路围绕蜗杆传动的实际工况展开,单鳍结构的设计适配特定的蜗轮啮合需求,在保证传动比准确的前提下优化齿形参数,降低传动过程中的摩擦损耗,建模完成后通过软件的干涉检查功能验证构件无结构冲突,同时对关键尺寸进行参数化关联,方便后续根据不同传动需求调整模数、齿长、轴径等参数,模型整体结构完整,细节还原度高,可直接用于传动机构的装配验证、运动仿真以及工程图纸的生成。
------分隔线----------------------------
- 上一篇:双辊式搅拌混合设备三维结构设计
- 下一篇:户外游乐场摩托造型弹簧摇摇乐
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 6.77 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,其它,Autodesk Inventor2013,
- 软件分类 通用机械零部件
