分体式机械锁紧握把结构设计

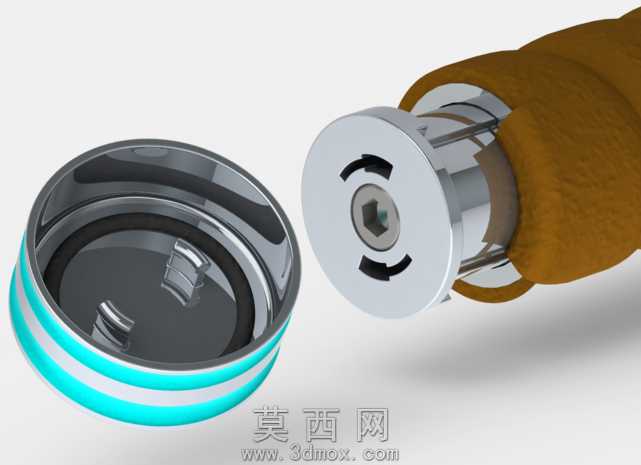

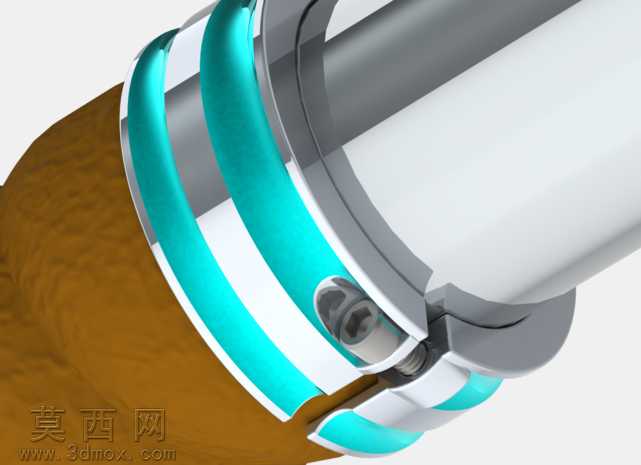

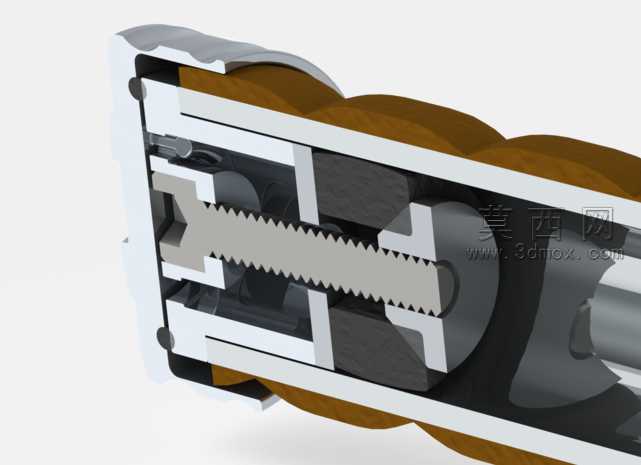

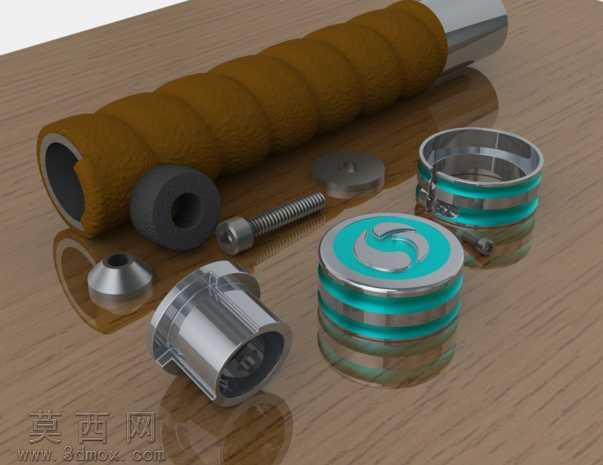

本作品为一款分体式机械锁紧握把的三维建模设计，整体采用爆炸视图呈现完整装配逻辑，清晰展示各零部件的配合关系与装配顺序。建模阶段采用参数化设计思路，先完成核心传动螺杆的基准建模，以螺杆轴线为全局装配基准，依次匹配各功能零件的尺寸公差与配合间隙，确保所有零件可实现无干涉装配。握把主体采用仿生圆柱造型，表面设计等距环形防滑凹槽，建模时通过螺旋扫描命令生成凹槽特征，既保证握持摩擦力，也兼顾外观的流畅质感，材质设定为哑光棕褐色防滑橡塑材质，渲染时添加细微的颗粒质感贴图，还原橡塑材质的亲肤触感。前端端盖为分层式结构，外圈采用亮青色金属质感材质，中心设置品牌标识凹槽，建模时通过拉伸切除完成标识特征，渲染阶段添加金属反射与环境光遮蔽效果，突出端盖的精致层次感。密封件采用标准O型橡胶圈设计，建模时严格按照国标密封圈尺寸参数绘制截面，通过旋转命令生成实体，材质设定为黑色丁腈橡胶，渲染时添加轻微的弹性形变效果，还原密封圈装配后的受压状态。传动螺杆采用金属材质，表面做哑光银灰色处理，螺纹特征通过螺旋扫描精确绘制，与锁紧螺母的配合间隙控制在合理公差范围内，保证传动顺畅无卡滞。锁紧机构包含金属锁紧螺母、限位垫片、缓冲橡胶垫等零件，各零件之间的接触面做倒角处理，避免装配时出现锐边干涉，缓冲垫采用黑色软质橡胶材质，用于吸收锁紧过程中的冲击力，提升操作手感。整体渲染采用纯白背景搭配柔和的影棚布光，主光源从侧上方照射，辅光源补充暗部细节，添加轻微的环境反射效果，让各零件的材质质感得到充分展现。设计过程中重点优化了锁紧逻辑，通过螺杆旋紧带动端盖挤压O型圈实现握把的轴向锁紧，无需额外增加定位螺丝即可保证结构稳定性，同时让整体外观更简洁平滑，兼顾功能实用性与外观美观度，各零件的结构设计均考虑了实际加工的可行性，可直接用于后续的手板制作与量产开模参考。
