电动汽车独立双叉臂后悬控制臂总成

　　这套后悬控制臂总成面向小型电动乘用车的独立悬架开发，核心承担车轮与车身副车架之间的多向力传递与运动导向。整套连杆采用铝合金结构，在保证弯扭刚度的前提下显著降低簧下质量，对电动车续航与操控响应都有直接收益。

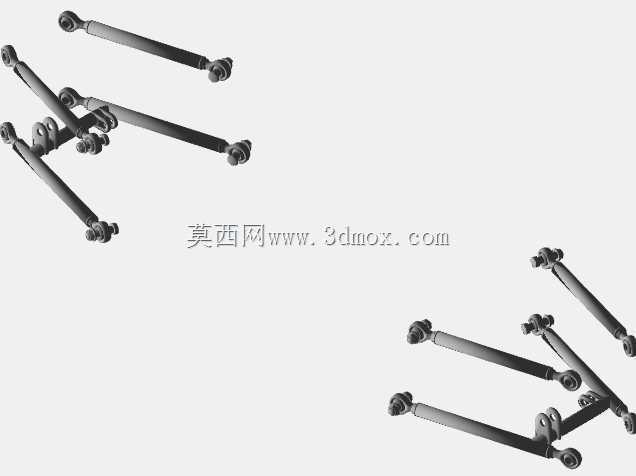

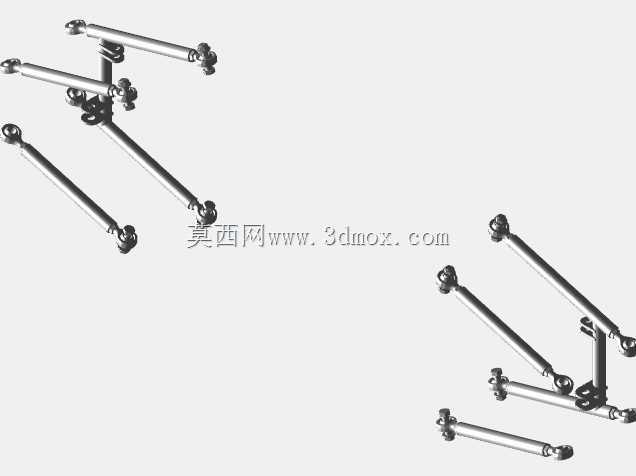

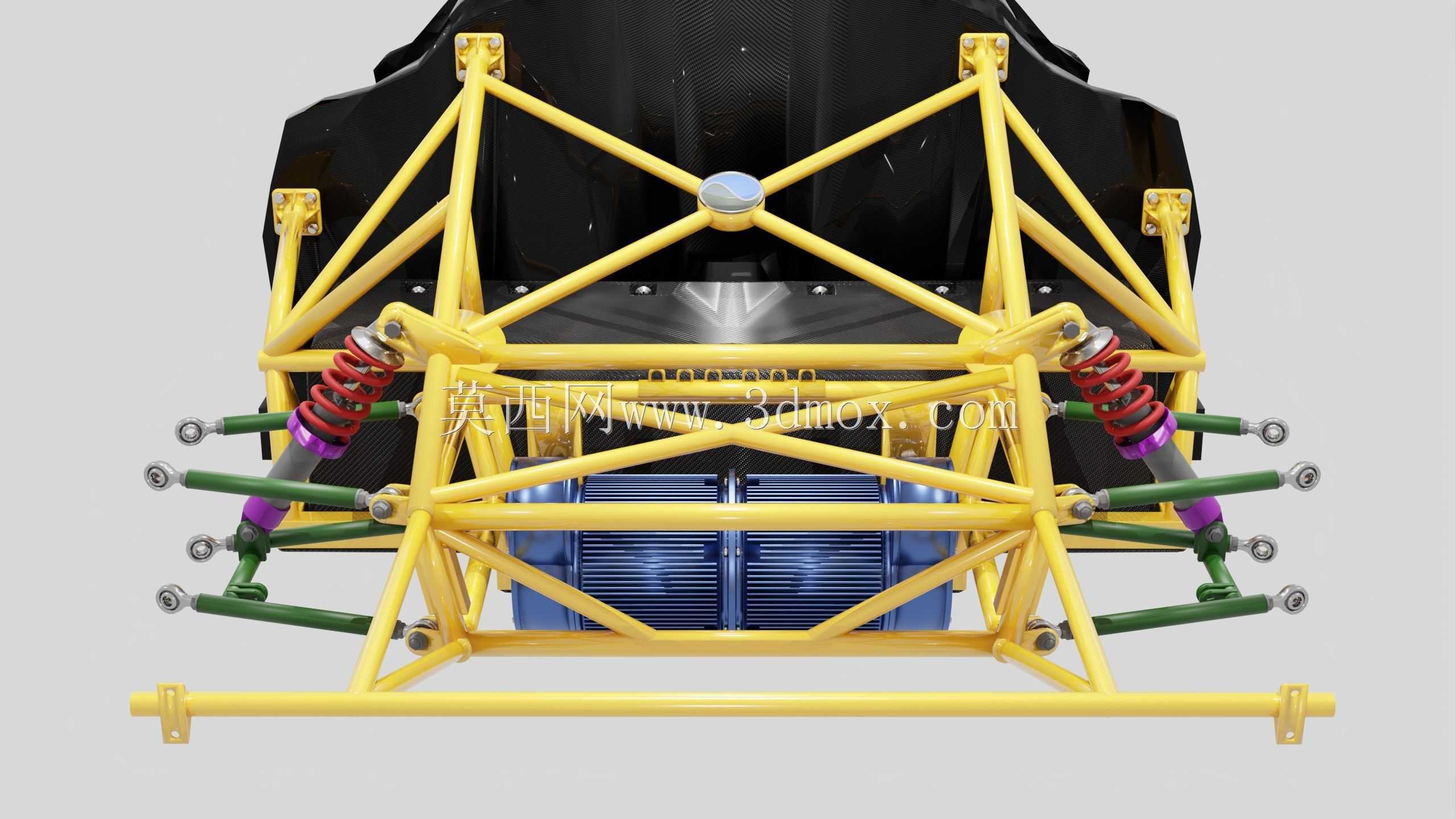

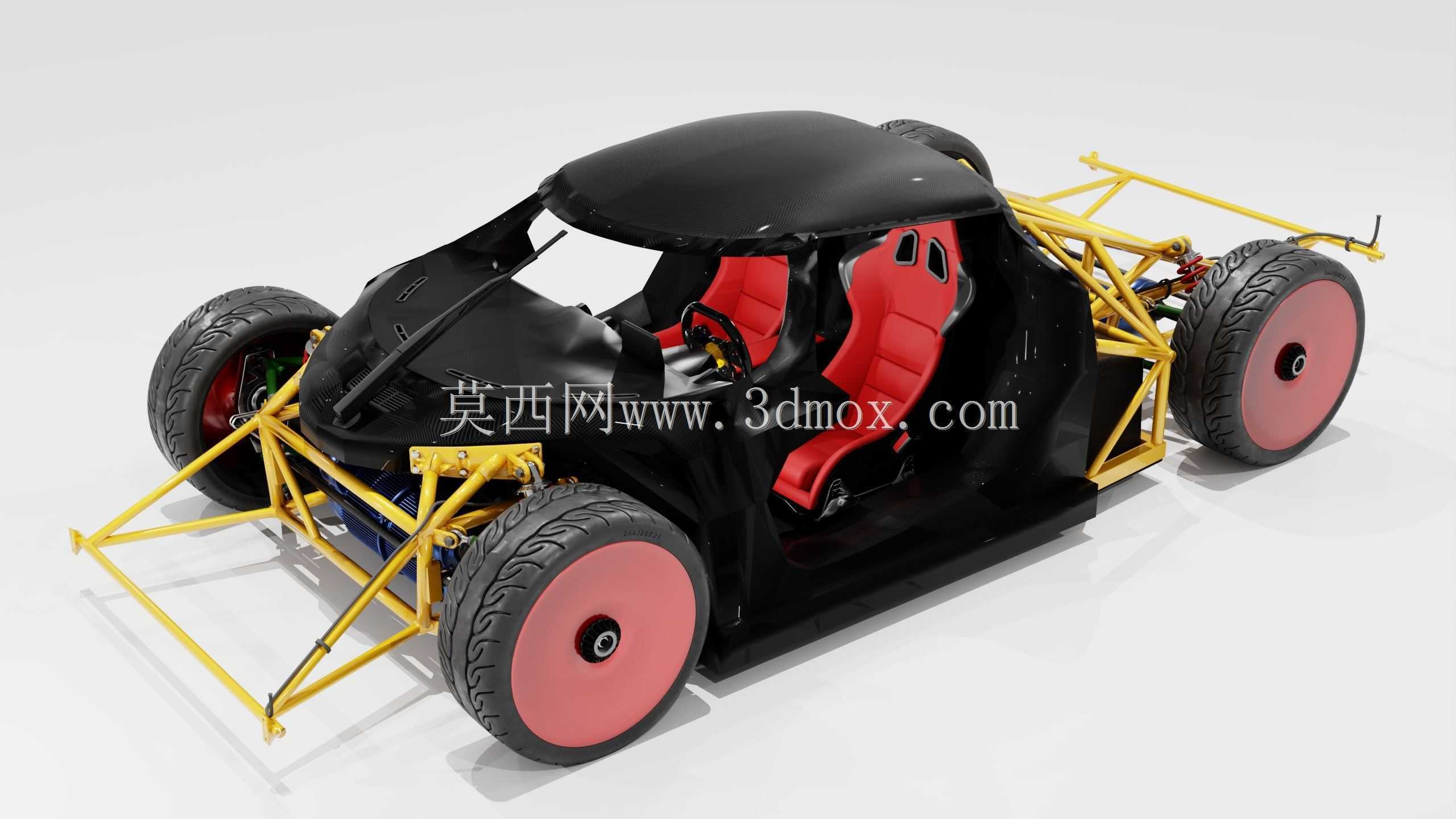

　　从布置逻辑看，双叉臂结构通过上下两根横向控制臂约束车轮的外倾与前束变化，再配合纵向推力杆承受制动与驱动反力；臂体端部统一采用球铰或衬套接头与车轴、副车架连接，使车轮在跳动过程中既能按设计轨迹运动，又能隔离部分路面冲击。球头的摆角范围需要在满载压缩、反跳伸长以及侧倾极限工况下逐一校核，避免接头拉脱或干涉。

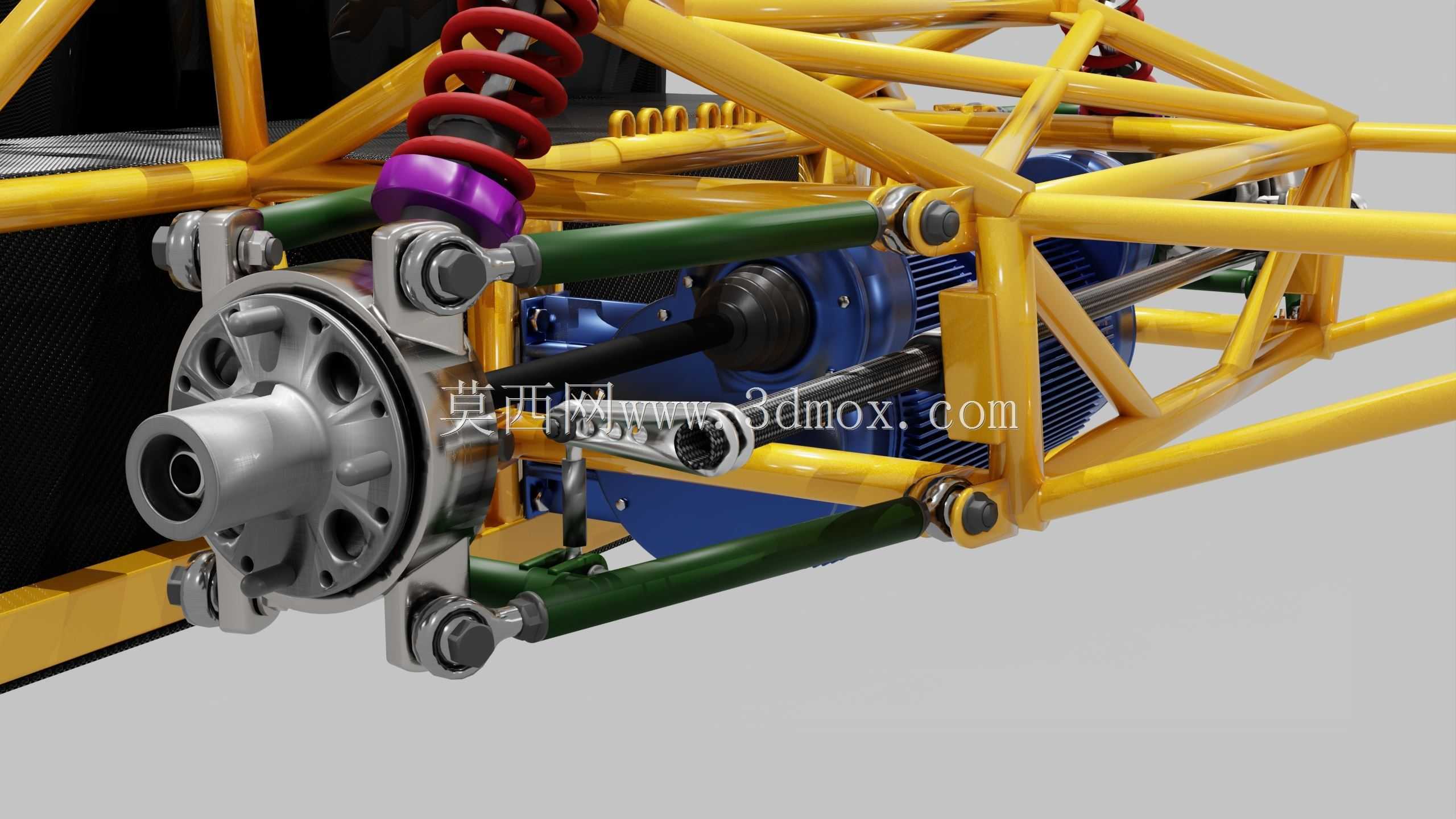

　　行程设定上，该悬架给出约75mm压缩行程与80mm反冲行程，覆盖日常铺装路面颠簸、过坎以及满载下沉的边界。建模时需把轮胎包络、减震器筒体、防倾杆连杆、制动卡钳和轮毂轴承座一并纳入运动校核，重点检查轮心上下极限位置时控制臂与车身地板、电池包下壳体的最小间隙。

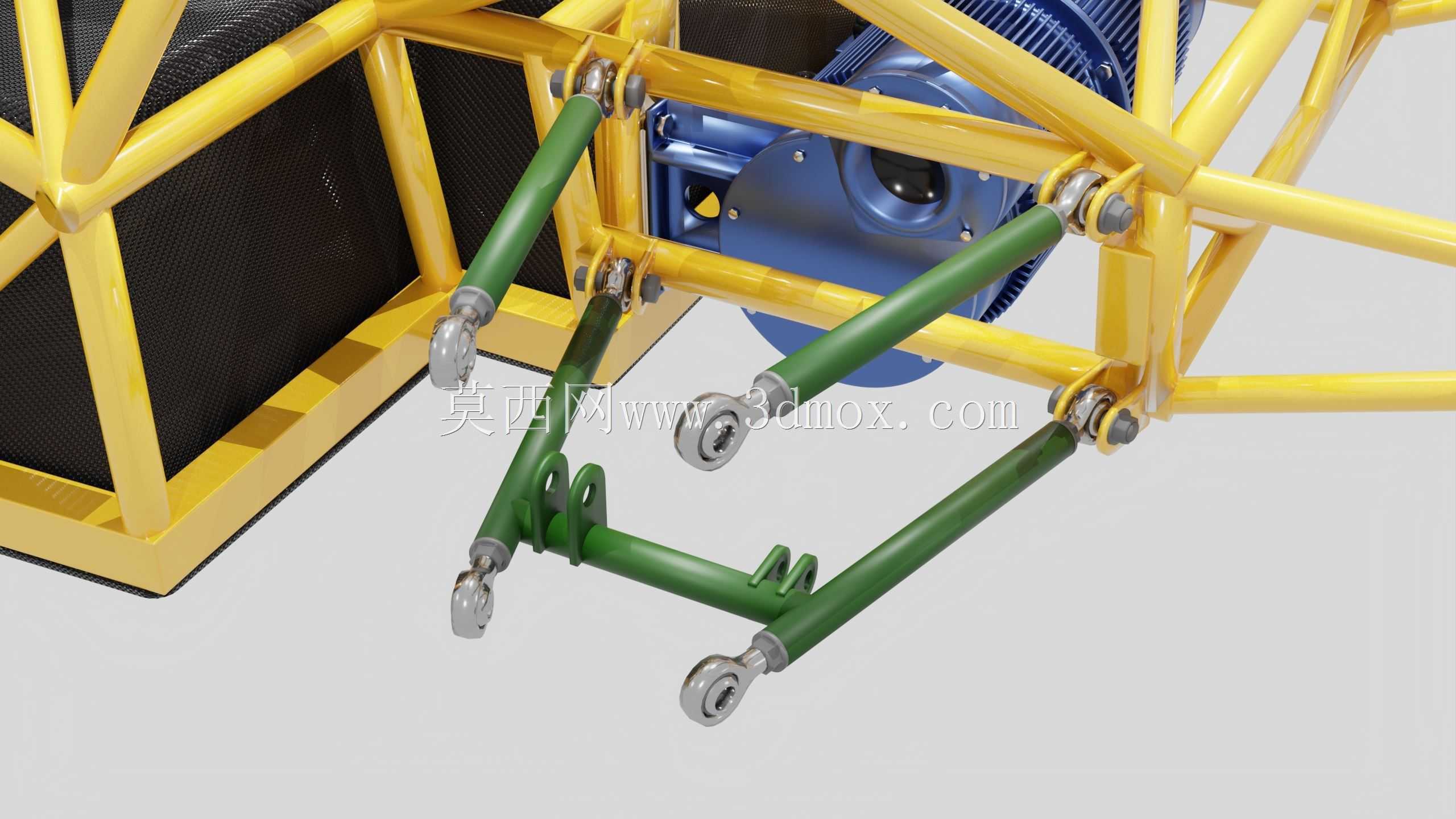

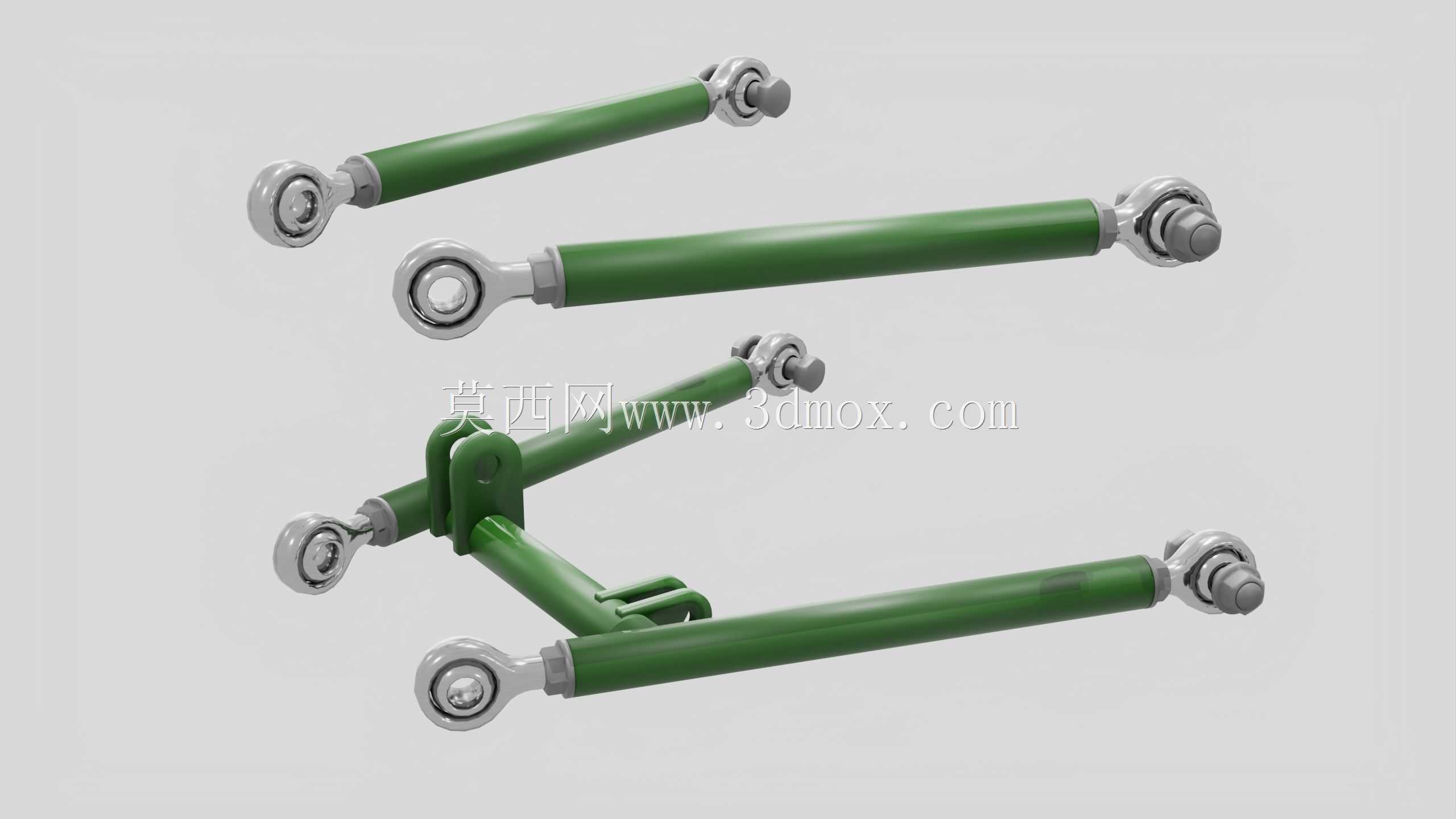

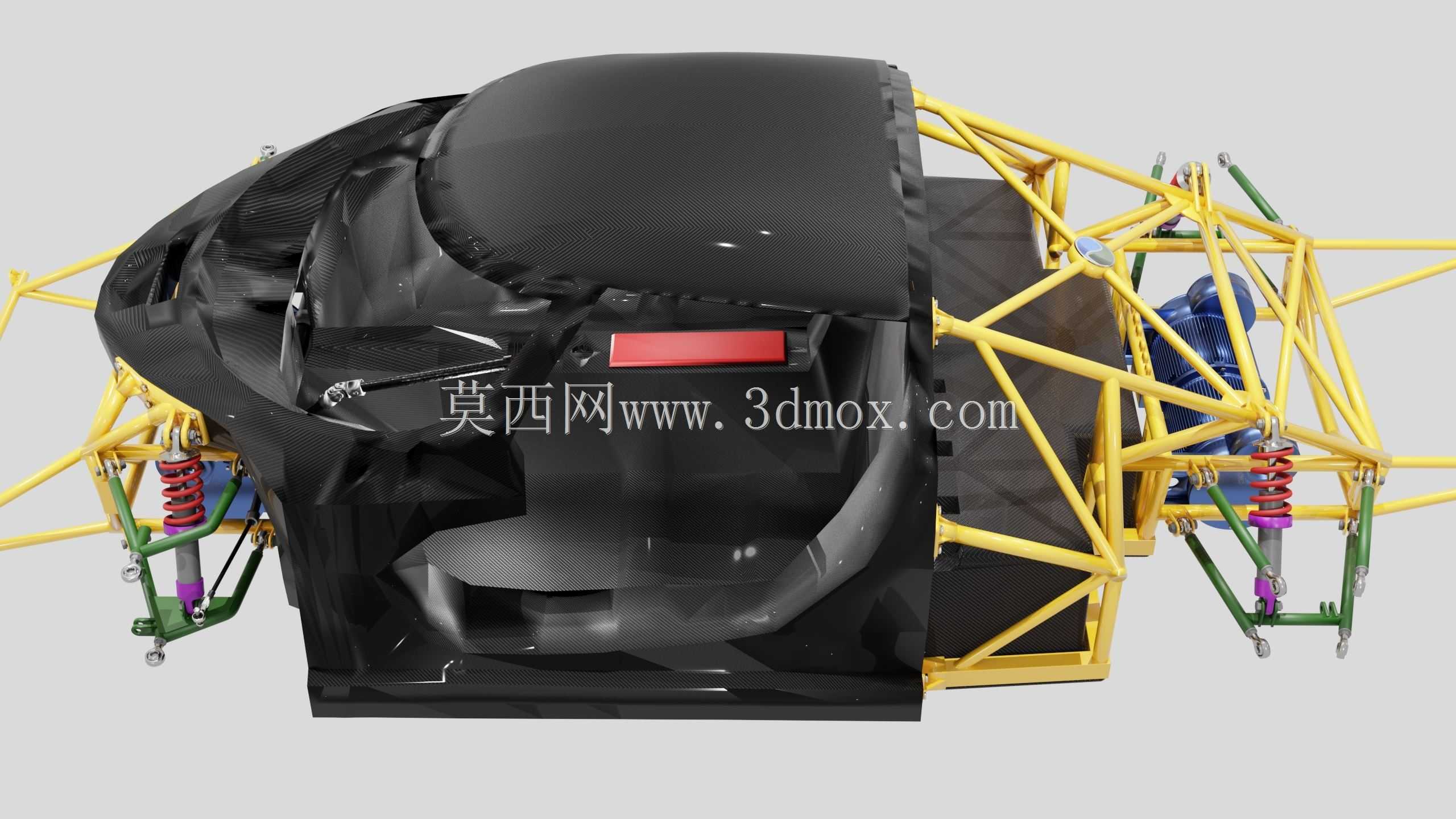

　　结构细节方面，长臂管体采用中空截面，两端焊接或螺接锻造成型的接头座，球头销与防尘罩、锁紧螺母按实际装配关系表达；中央集成的支架用于布置防倾杆连接杆或减震器下安装点，安装孔位、螺栓规格和扭矩面需要与周边件对齐。绿色涂装仅作外观区分，工程出图时仍需标注表面处理、防腐等级与配合公差。

　　建模过程可先依据硬点坐标搭建悬架骨架，确定轮心、各衬套中心和减震器安装点，再沿载荷路径填充臂体截面。装配体中应保留运动副关系，便于在DMU环境中做轮跳仿真，观察外倾角、前束角随行程的变化曲线，并据此修正臂长和衬套位置。外形边界约400mm×400mm×40mm的单件尺度，适合后置紧凑驱动桥周边的空间布置，但实际装车仍需结合副车架宽度和电池包轮廓重新确认硬点。

　　对于结构分析人员，这套数模可直接用于施加纵向制动、侧向过弯、垂向冲击等典型载荷，考察臂体应力分布、球头拔出力和衬套刚度匹配；对工艺人员，则可据此评估铝合金挤压管、锻造接头和焊接总成的制造可行性。整体而言，该总成把导向、传力、弹性连接和减震附件集成在有限空间内，是电动平台后悬架模块化设计的典型参考。
