该轮组面向小型电动乘用车辆、低速电动平台以及轻量化轮式底盘的行走系统开发,可用于整车总布置校核、底盘运动干涉检查、轮罩空间验证、外观造型评审以及教学演示中的行走机构拆解。车轮在车辆中承担承载、导向、缓冲和传递驱动力的作用,其结构边界直接影响悬架摆臂布置、转向节位置、轮距设定、制动系统安装以及外覆盖件与轮胎之间的安全间隙。

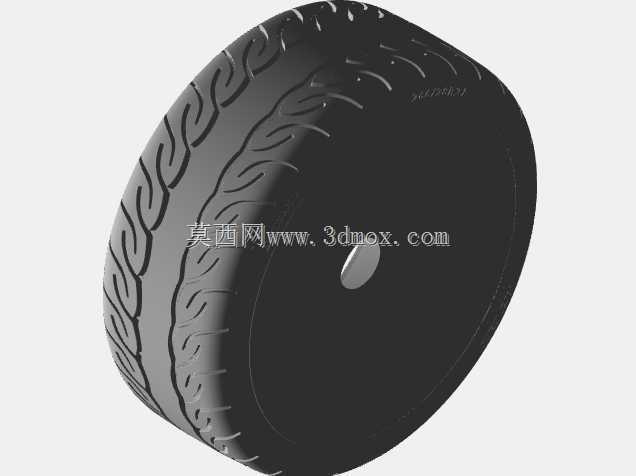

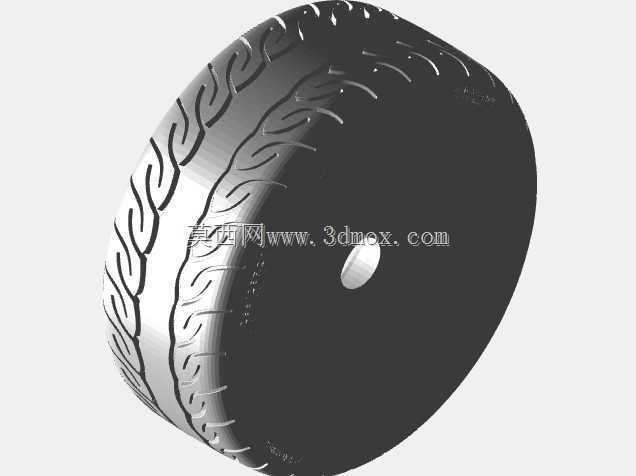

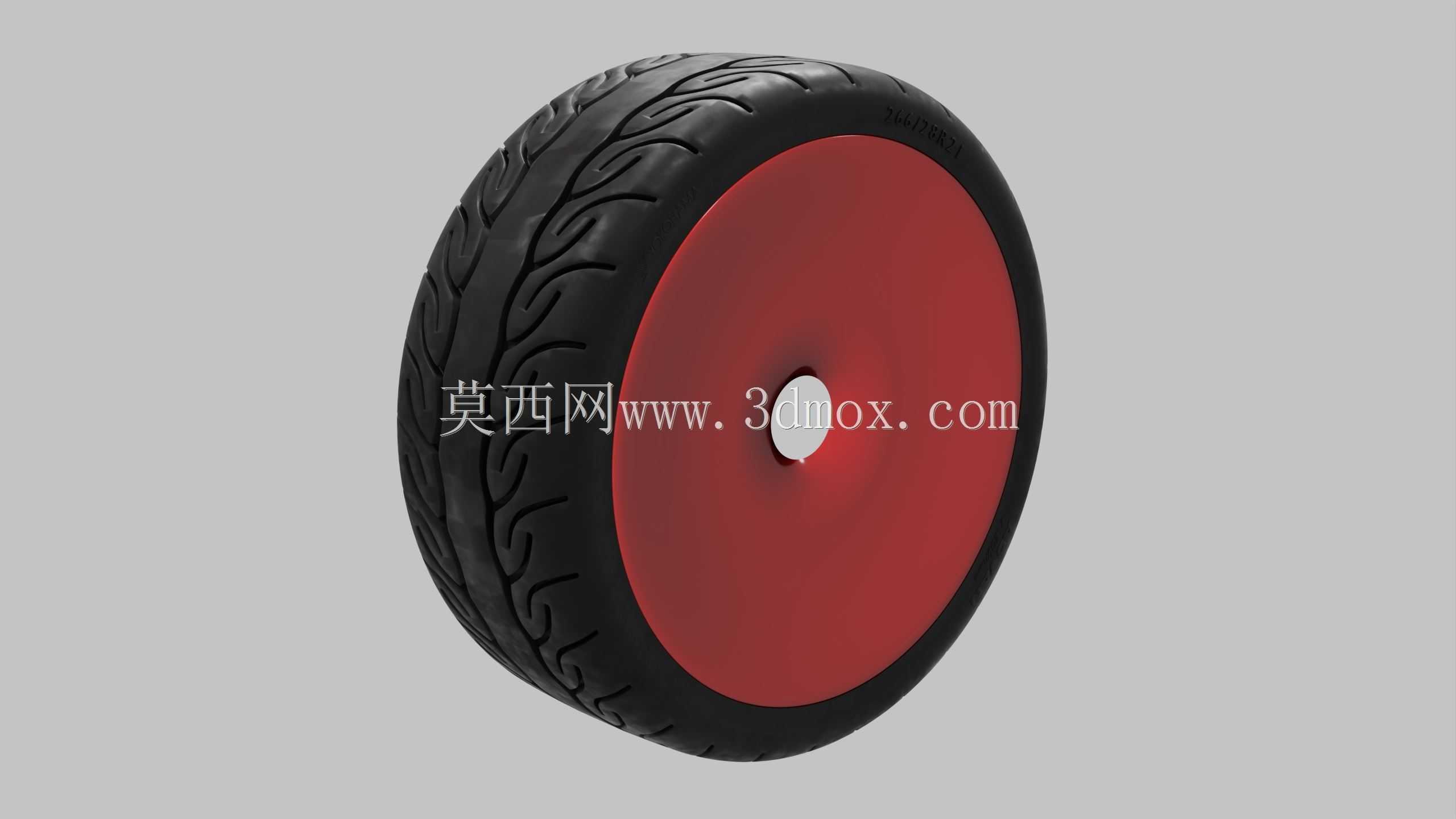

模型将车轮拆分为轮胎、圆盘式轮毂和中心锁紧螺母三个主要部分,整体按1:1比例构建,便于在整车环境中直接作为行走轮参考。轮胎外轮廓采用连续环形胎体,胎面分布多组弯曲沟槽,沟槽沿圆周方向反复排列,形成类似流线羽状的花纹。花纹并非单纯装饰,在实际设计中承担排水、排尘、增加接地摩擦和降低局部噪声的作用。沟槽走向带有明显的周向与侧向复合角度,能够在车辆直行时保持连续接地面积,在转向或侧向受力时增加边缘抓附能力。胎侧区域保留较厚的圆弧过渡,使轮胎从胎面到轮辋安装位置具有自然的弯曲断面,这一区域对应真实轮胎的缓冲变形带。

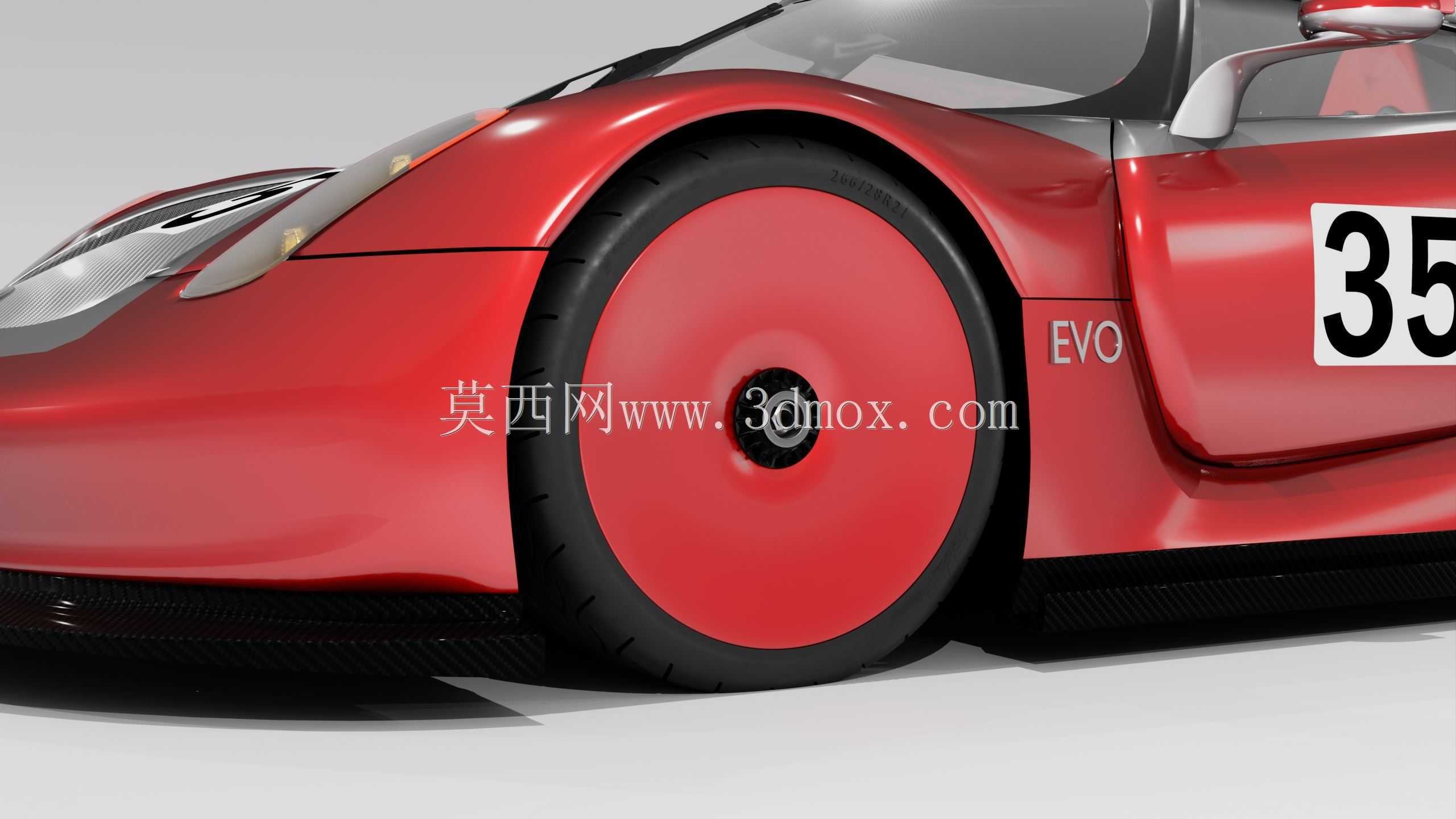

轮毂采用大直径封闭式圆盘造型,盘面几乎覆盖轮胎内侧开口,仅在中心保留安装孔。该形式与常见多辐条轮毂不同,其优势在于结构连续、外形简洁,能够减少轮侧气流扰动,同时为个性化涂装、标识布置和装饰盖板提供完整平面。红色盘面与黑色轮胎形成强烈视觉对比,适合用于概念车、展示车或小型电动平台的外观方案。圆盘外缘与轮胎胎圈接触,中心孔周围设置凸起的安装座,中心螺母从轴向压紧轮毂,使轮毂与轮轴或转向节形成固定连接。对于结构工程师而言,中心锁紧区域是载荷传递的关键位置,轮胎接地点产生的垂直力、纵向驱动力和侧向力都需要通过胎圈、轮毂盘面、中心安装座再传递至悬架系统。

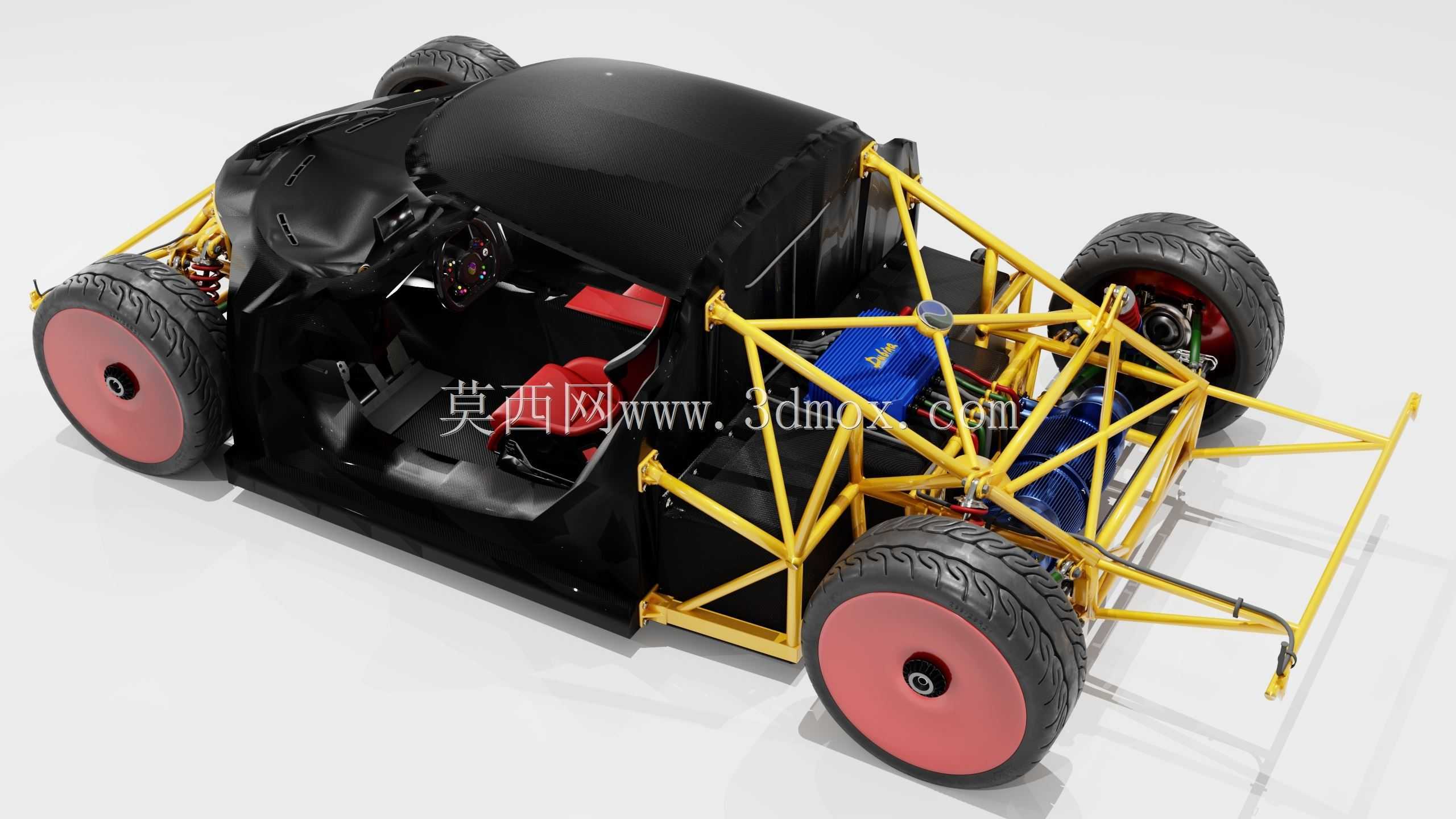

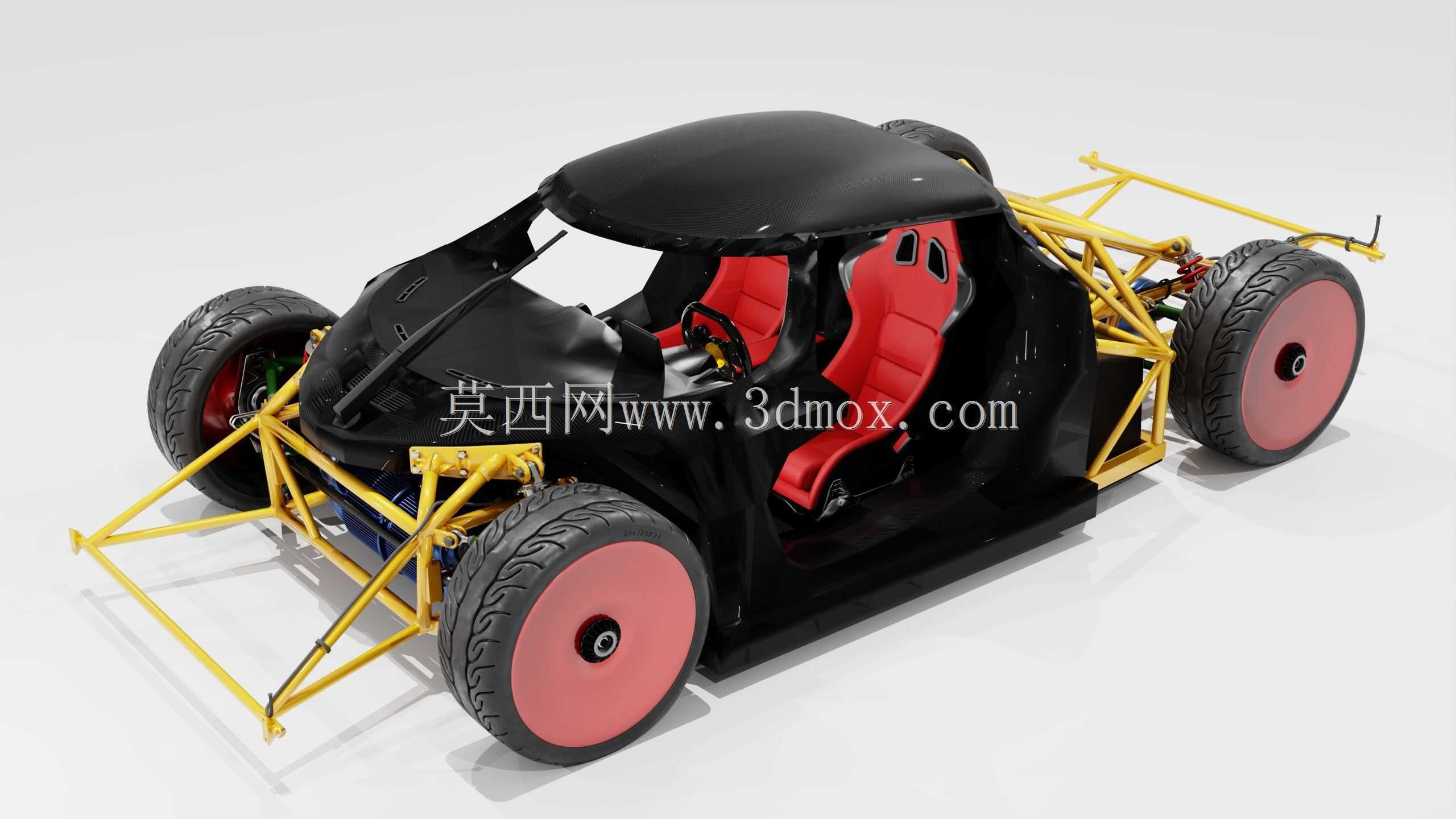

从安装边界看,轮组外侧为光滑连续的圆盘表面,没有外凸辐条,因此轮罩或车身侧板可贴近轮毂外侧布置,但仍需预留轮胎跳动、转向偏转和制造误差所需间隙。轮胎外径决定车辆离地高度和轮拱开口尺寸,胎宽则影响轮距、悬架支点间距以及底盘侧向稳定性。圆盘轮毂背面需要与制动盘、制动卡钳、轮毂轴承或驱动电机输出轴协调,若用于后轮驱动方案,应核查中心孔直径、螺栓分布圆、螺母压紧高度和卡钳避让空间;若用于前轮转向方案,还需确认最大转角下轮胎肩部与轮罩、拉杆、减振器之间的干涉情况。
建模思路采用曲面方式塑造轮胎外形,先建立胎体回转轮廓,再沿圆周阵列并铺设花纹沟槽,使胎面纹理与轮胎曲率保持连续。轮毂部分以旋转成形的盘面为基础,中心孔、锁紧螺母和局部凸台通过轴向特征叠加完成,保证零件层次清晰。这种拆分方式有利于后续在装配环境中分别指定材质:轮胎使用高摩擦橡胶材料,轮毂使用金属或高强度复合材料,螺母使用金属紧固件。封闭盘面还可进一步扩展为冲压钣金、注塑盖板或碳纤维复合材料构件,根据整车重量和成本目标选择工艺。
在实际应用中,该轮组不仅是外观件,也是底盘性能边界的一部分。较大的轮胎外径能够降低滚动阻力并提升通过性,但会抬高重心并增大轮罩空间;宽胎可以提高侧向抓地力,却会增加转向阻力和能耗。圆盘轮毂虽然风阻表现较好、造型完整,但封闭结构会影响制动散热,若搭配高频制动场景,需要在盘面背面预留通风通道或改用耐热材料。中心螺母锁紧方案拆装快捷,适合概念验证和小型平台,但在高速车辆上应重点校核防松、预紧力和轴承对中。
整体结构简洁,零件关系明确,能够帮助设计人员在方案阶段快速判断车轮与车身、悬架、转向和制动系统之间的空间关系,也可用于渲染展示、装配动画、结构拆解说明以及轮式底盘的前期造型验证。
