该结构面向小批量电动跑车与赛道原型车开发场景,属于整车承载核心件,不再依赖独立大梁承担载荷,而是把悬架受力、电池约束、电机安装、碰撞传力和车身覆盖件定位整合到同一根管架体系中。实际装车时,前轮冲击、制动反力矩、转向横向力、后轮驱动力以及过弯侧倾载荷,都会通过节点直接分散到斜撑和主纵梁上,因此建模时不能只按外观搭线框,必须把每个安装耳片、管端相贯位置和局部加强板都还原出来,否则后续焊接夹具设计、悬架硬点校核和总装干涉检查都会失去依据。

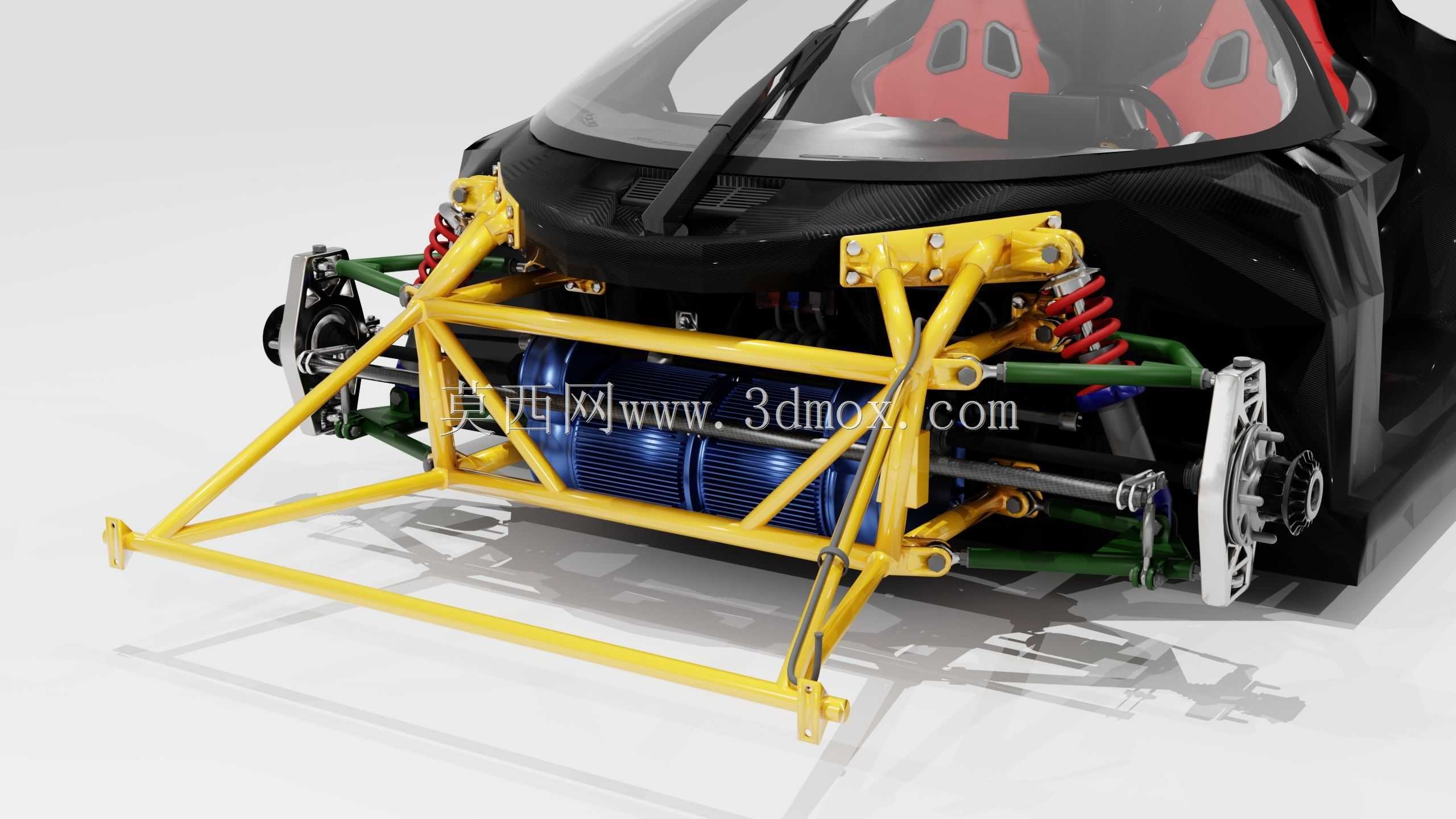

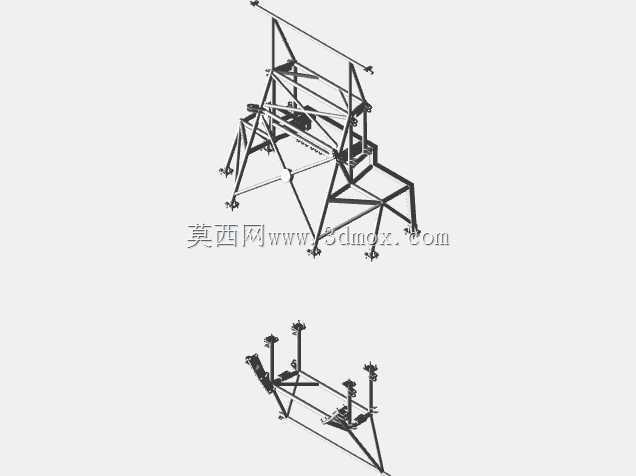

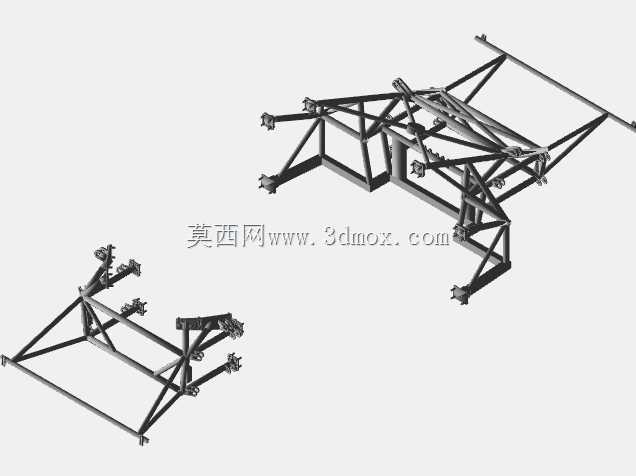

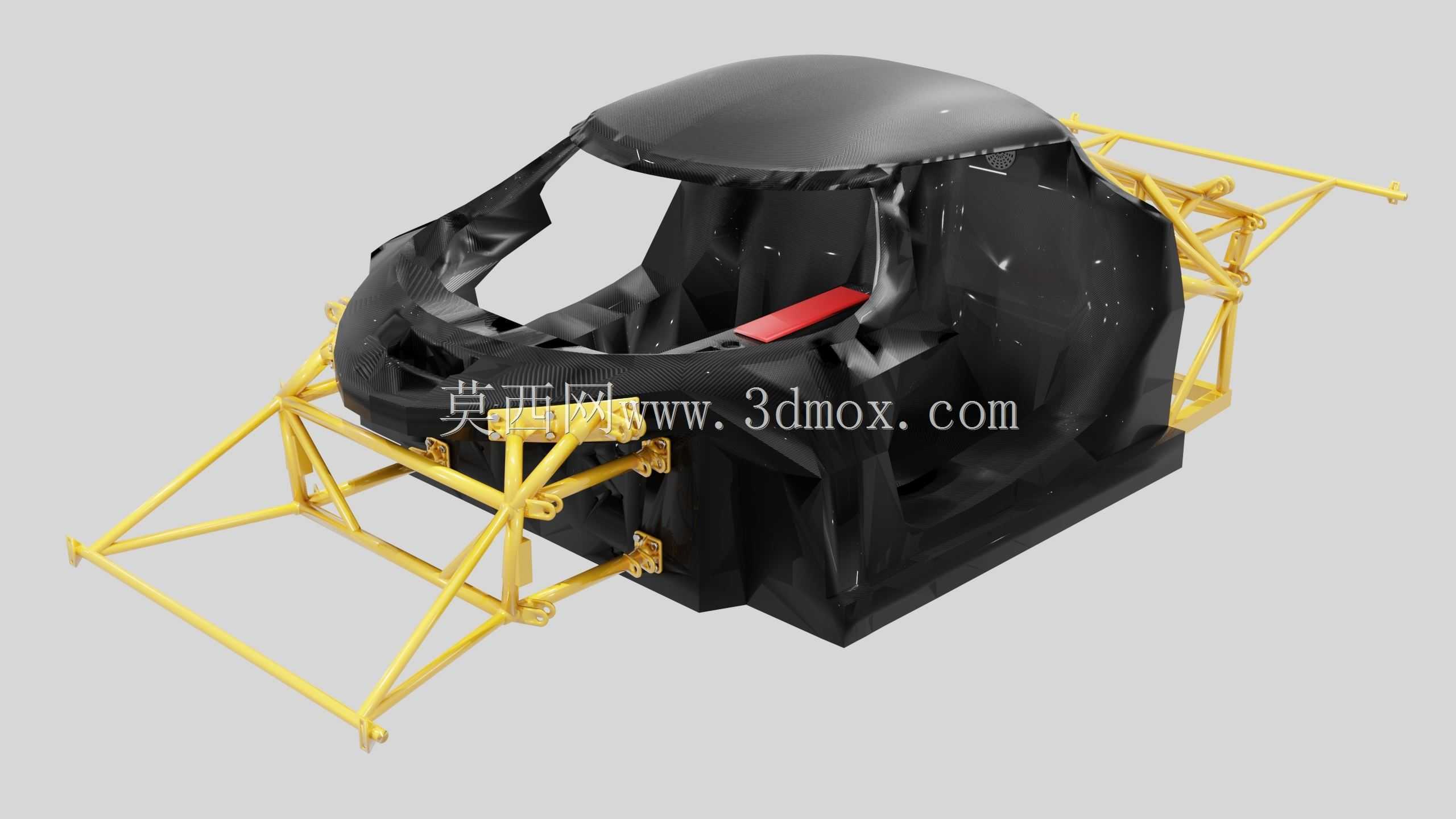

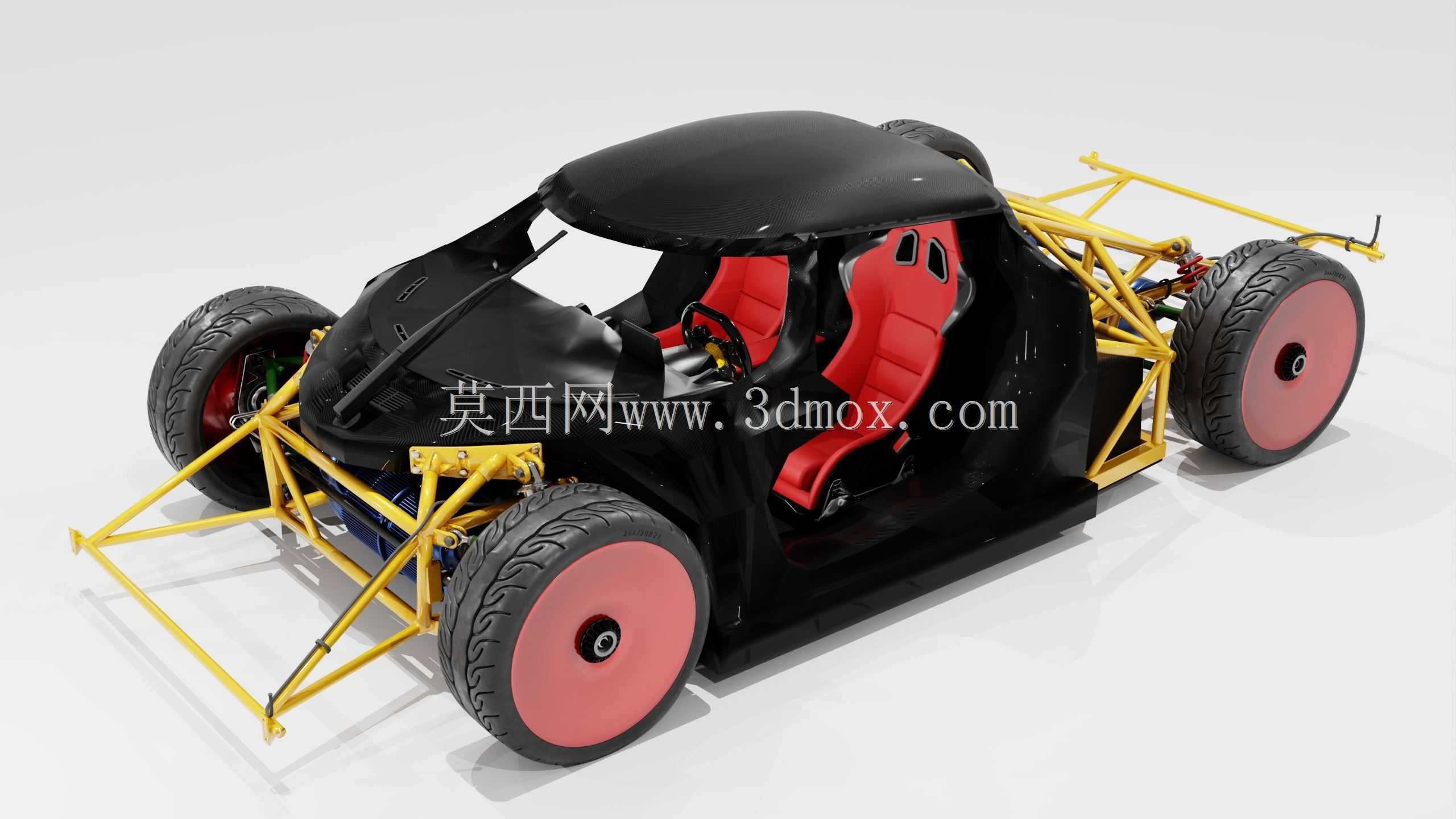

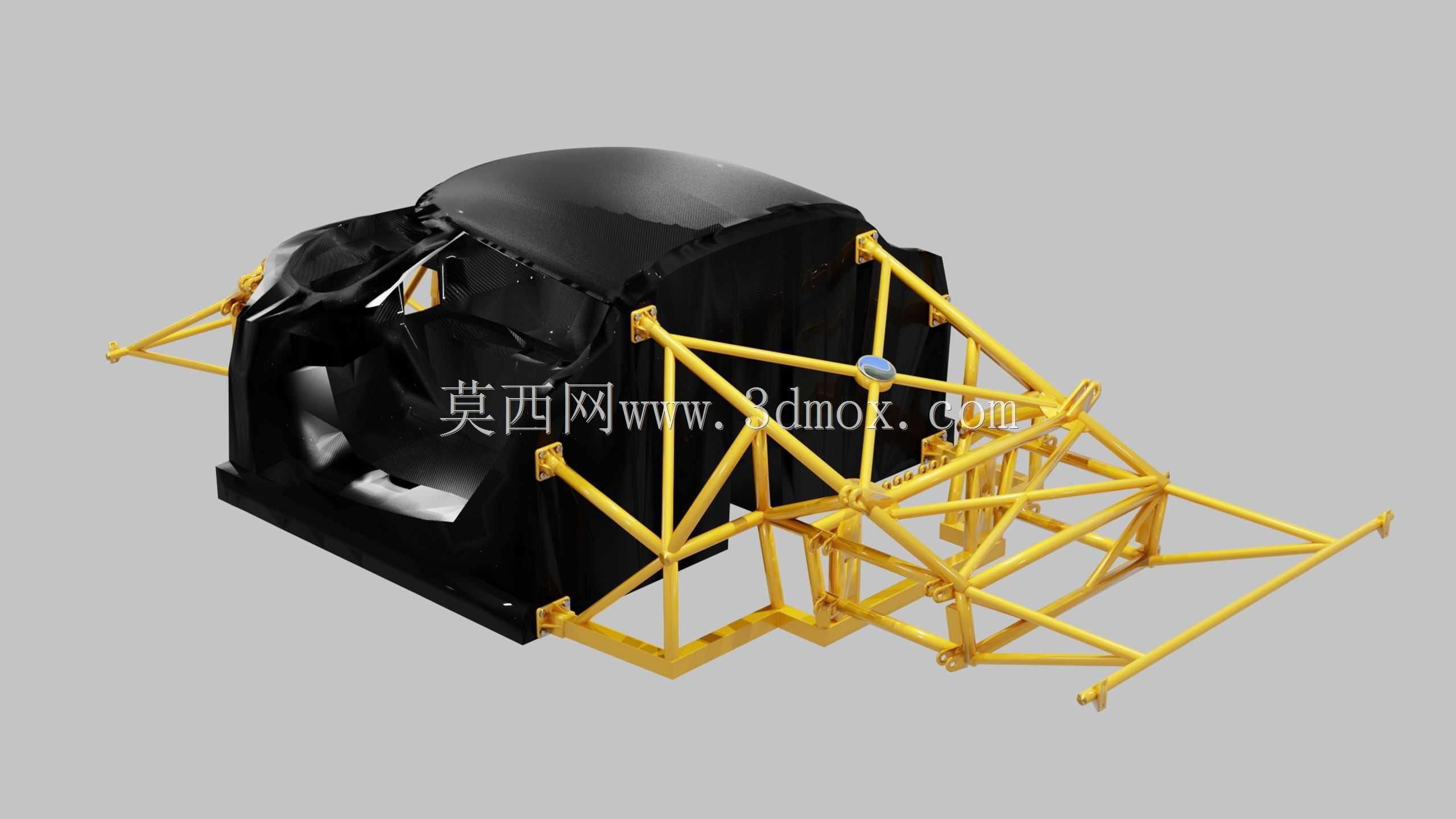

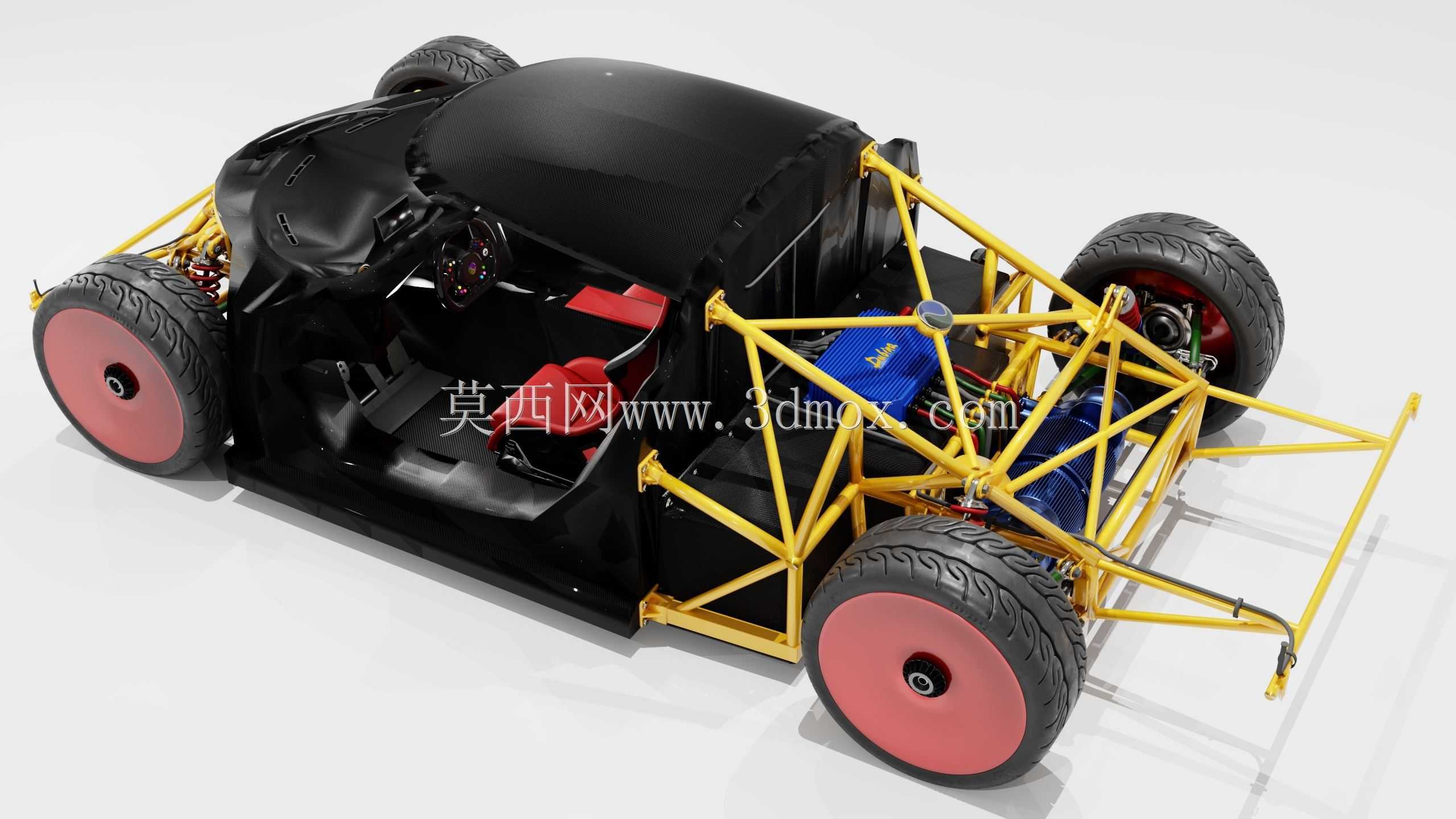

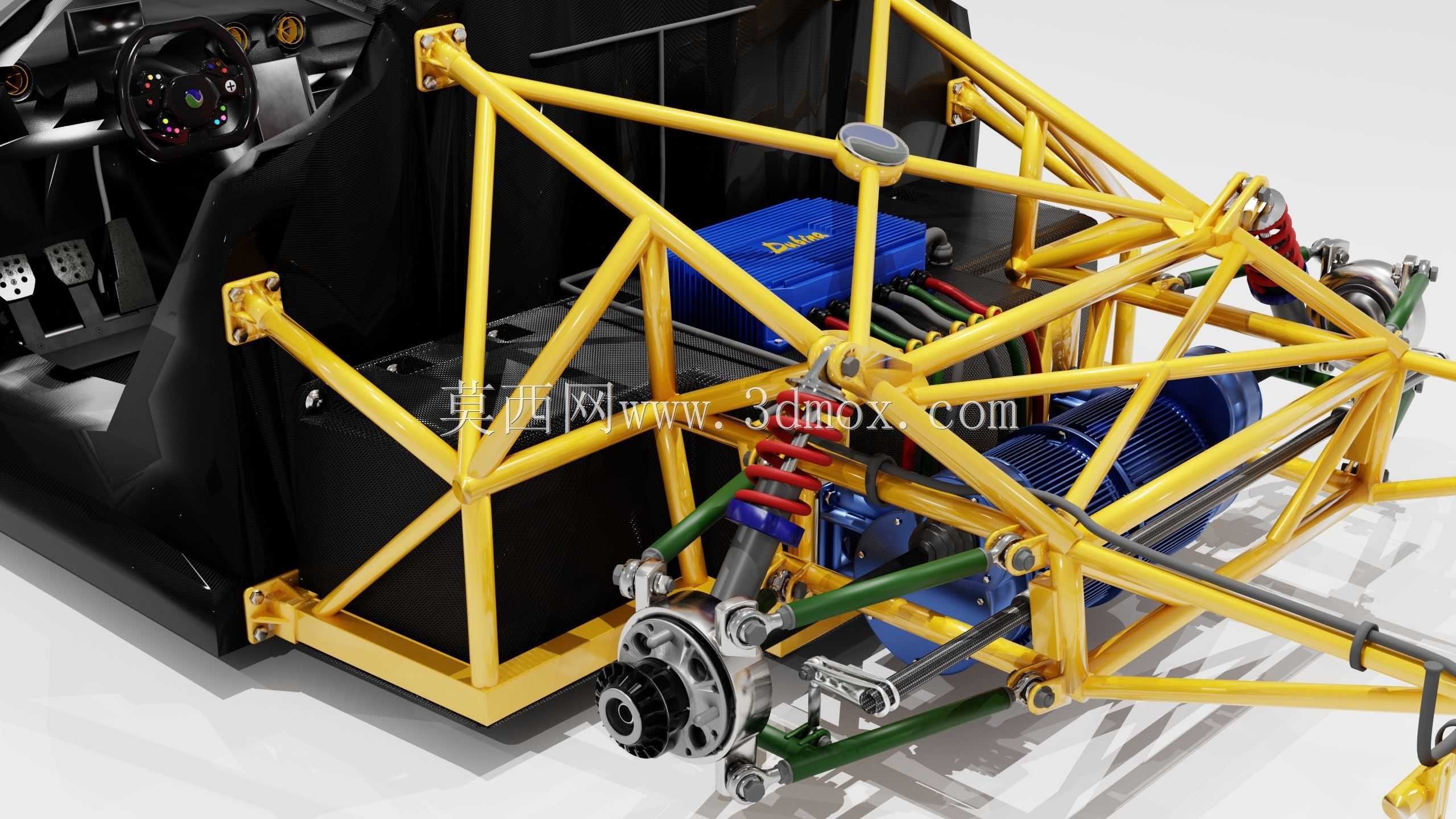

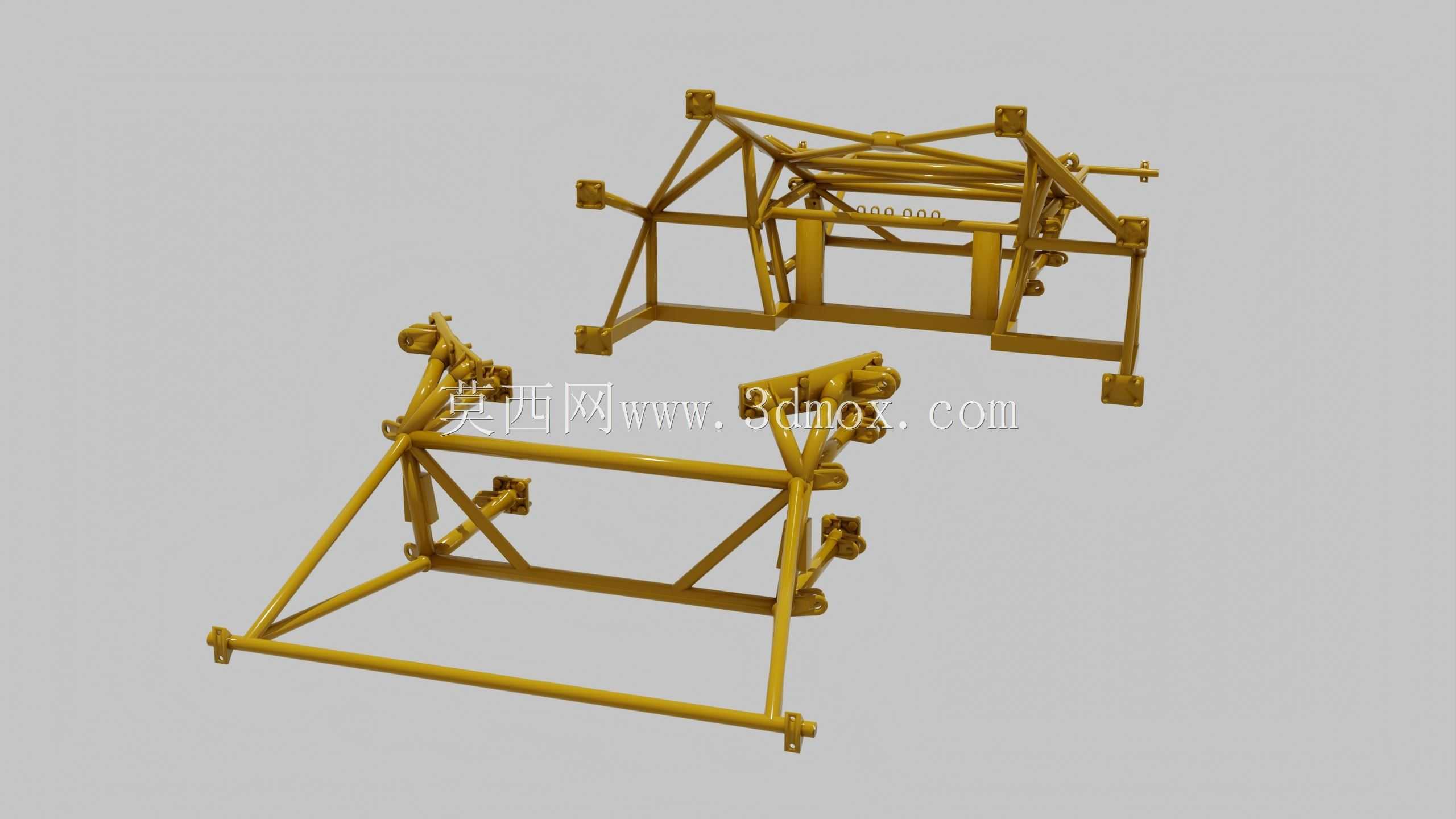

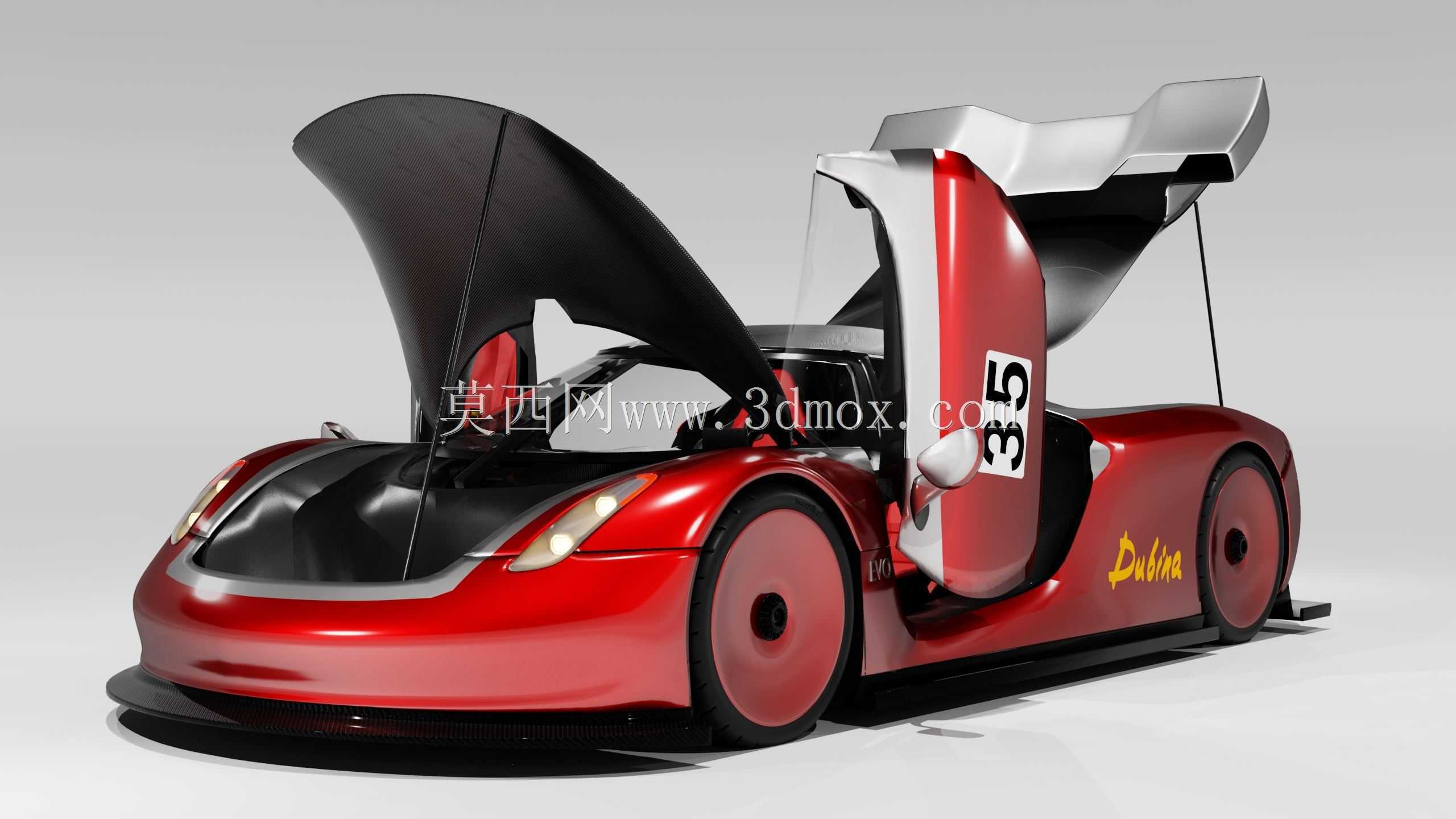

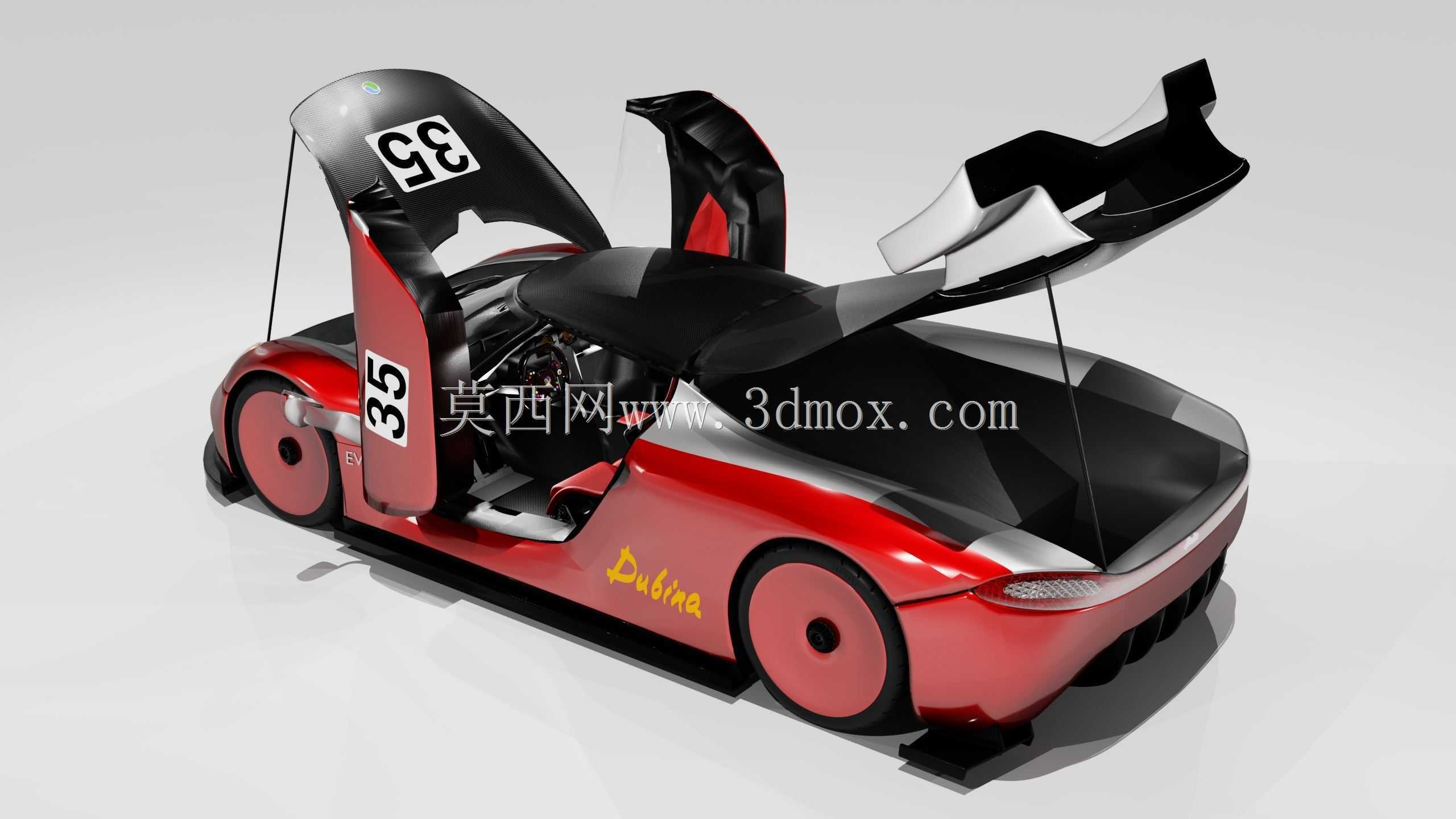

整体框架分为前舱、中部乘员舱和后动力舱三个受力区段。前舱围绕前悬架、转向机、前防撞梁和前部储物区域布置,主管路向前收拢并保留足够的轮跳空间;中部以全三角形稳定构形围合出座舱边界,两侧门槛梁、顶部斜撑、底部横撑和背部交叉管共同形成抗扭箱体,重点控制驾驶舱在侧向撞击和极限扭转下的变形量;后舱则围绕驱动电机、蓄电池组、后悬架、后防撞梁和后部行李区域展开,横梁位置兼顾动力总成吊装与维修拆卸路径。
管材选用6061结构铝合金,截面规格随载荷等级区分。高载荷路径采用外径40毫米、壁厚5毫米的圆管,主要承担悬架冲击、主环传力和前后碰撞载荷;次要支撑路径采用外径30毫米、壁厚3毫米的圆管,用于维持几何形状、传递辅助载荷并降低非关键区域质量。圆管截面在多向受力下没有明显弱轴,管架节点处能够把弯曲、拉压和扭转载荷较均匀地传递到相邻杆件。电池与电机等集中质量连接区域不直接依赖薄壁圆管局部受力,而是采用55毫米乘5毫米的方管形成刚性连接界面,通过方管平面提供螺栓贴合面,减少连接耳片在振动工况下的微动和偏心。

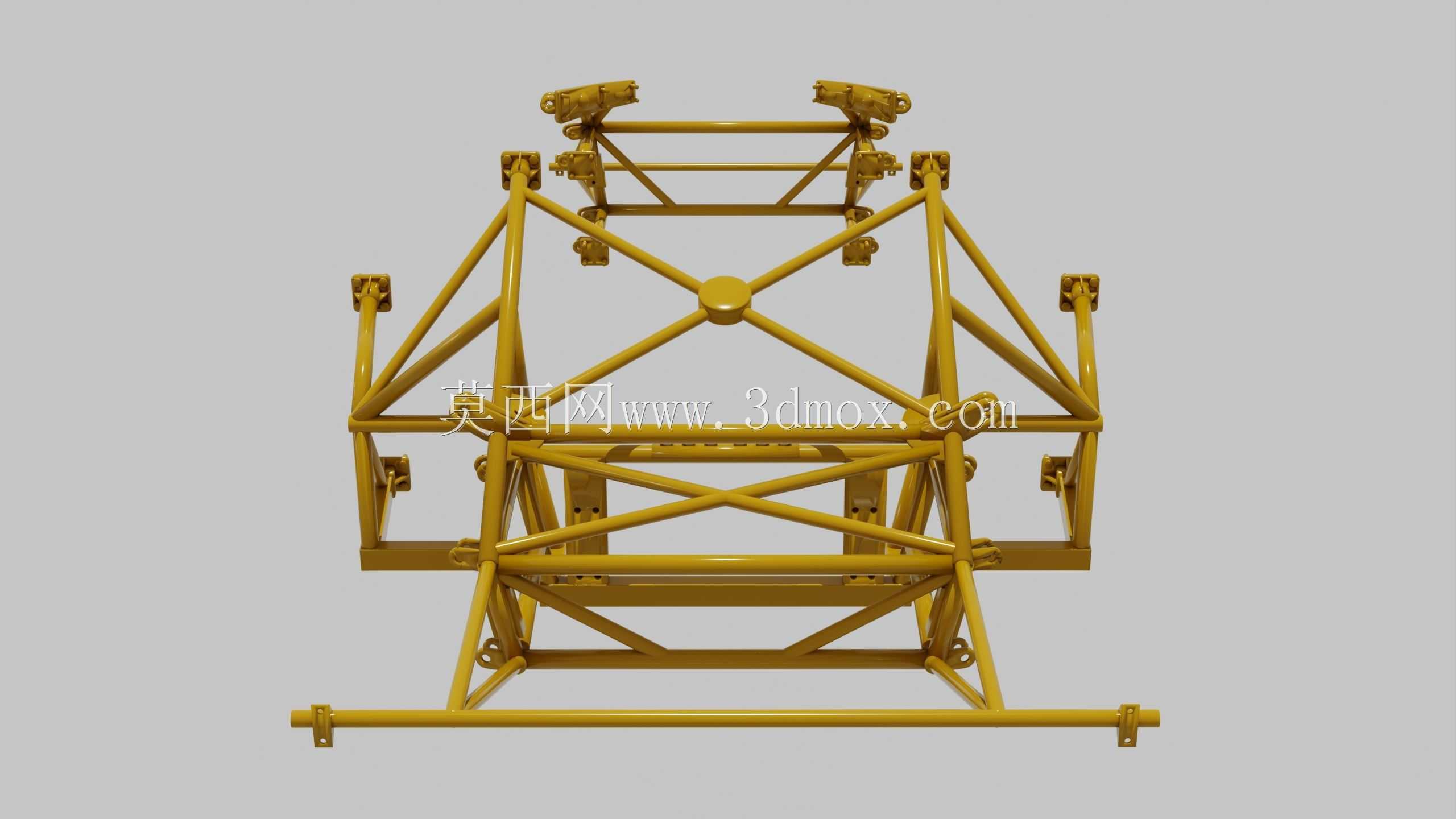

设计思路上,框架尽量采用三角形闭合单元。前舱斜撑从悬架安装塔位延伸至座舱前隔板,使前轮纵向力能够沿两条斜向路径向后传递;座舱侧围采用交叉杆抑制菱形变形,顶部和底部杆件共同约束乘员生存空间;后舱横斜杆把电机扭矩和后轮驱动力导向门槛与底部主梁。杆件交汇时需要控制相贯线角度和焊缝可达性,避免多根管件在同一小区域内重叠造成焊接热影响区集中。对于悬架摇臂、减振器、转向拉杆等接口,模型中保留了独立安装支座和螺栓孔位,这些位置在工程上通常需要根据硬点坐标进行局部补强,不能简单用管材外表面代替安装基准。
外形边界需要同时满足轮胎跳动、转向包络、乘员进出、电池包放置和外覆盖件安装。前部塔位高度决定减振器安装角度和发动机舱盖轮廓,后部横梁宽度影响电机、差速器及后围布置;底部横向杆件应避开电池包最低点和离地间隙要求,侧围杆件则要为车门开启、座椅侧护板和仪表台安装留出空间。建模过程中可先按悬架硬点、电池包轮廓、人机乘坐位置和碰撞吸能区建立控制线,再沿载荷路径生成主管,最后补充支架、踏板安装面、安全带固定点和附件焊接板。
在工程应用中,这类管架适合用于原型车试制、赛道车辆改装、轻量化教学验证和小批量电动底盘开发。数模可直接用于检查轮跳干涉、悬架运动空间、电池拆装顺序和焊接分总成划分;进入工艺阶段后,还能依据管段中心线生成弯管参数、切割相贯口和焊接夹具定位面。需要注意的是,铝合金管架对节点焊接质量、热处理状态和螺栓连接面平整度较敏感,实际制造时应把关键悬架支座、电机安装板和电池固定梁作为重点检验区域,在保证抗扭刚度的同时控制整车质量集中。
