电动汽车前后驱动半轴传动结构

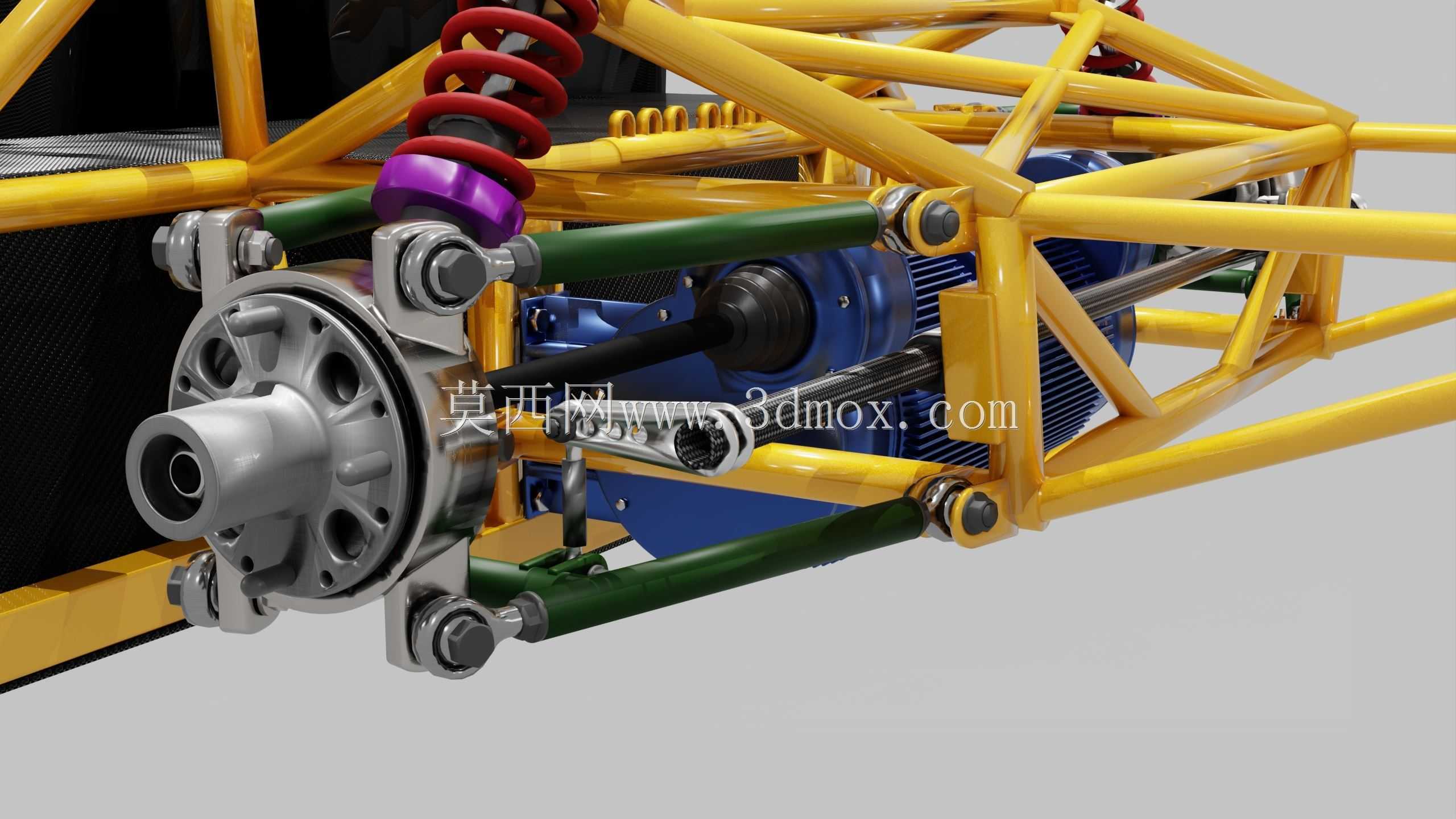

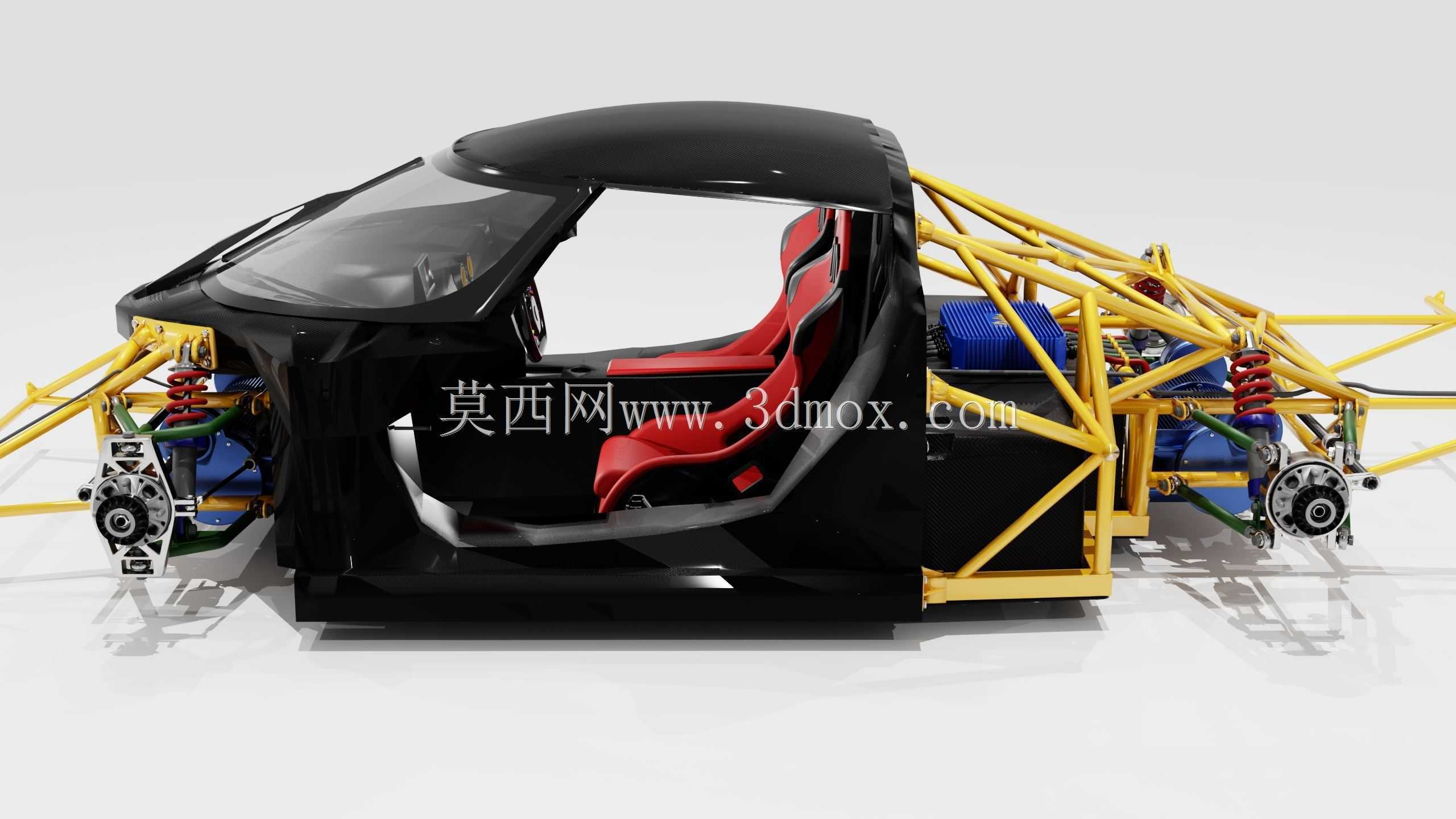

　　这套三维结构围绕电动汽车底盘中的动力传递环节展开，呈现前驱动轴与后驱动轴两类半轴总成，适用于具备全轮驱动能力的车型布置。驱动轴位于动力源输出端与车轮轮毂之间，核心任务是把减速器或差速器输出的扭矩稳定传递至车轮，同时在悬架跳动、转向偏转以及车身姿态变化过程中，持续保持可靠的传动关系。

　　从实际装车场景看，半轴并不是一根固定角度的刚性直杆。车辆行驶时，车轮会随路面起伏产生上下跳动，转向轮还会围绕主销轴线改变方向，轮毂端与动力端之间的距离和夹角都在动态变化。因此轴体两端需要设置万向节结构，通过关节内部球道、钢球或铰接构件的相对运动，补偿角度与轴向位置变化。模型中两端带波纹轮廓的部位对应防护套区域，用于包覆万向节、容纳润滑脂，并阻挡泥水、粉尘进入摩擦副。

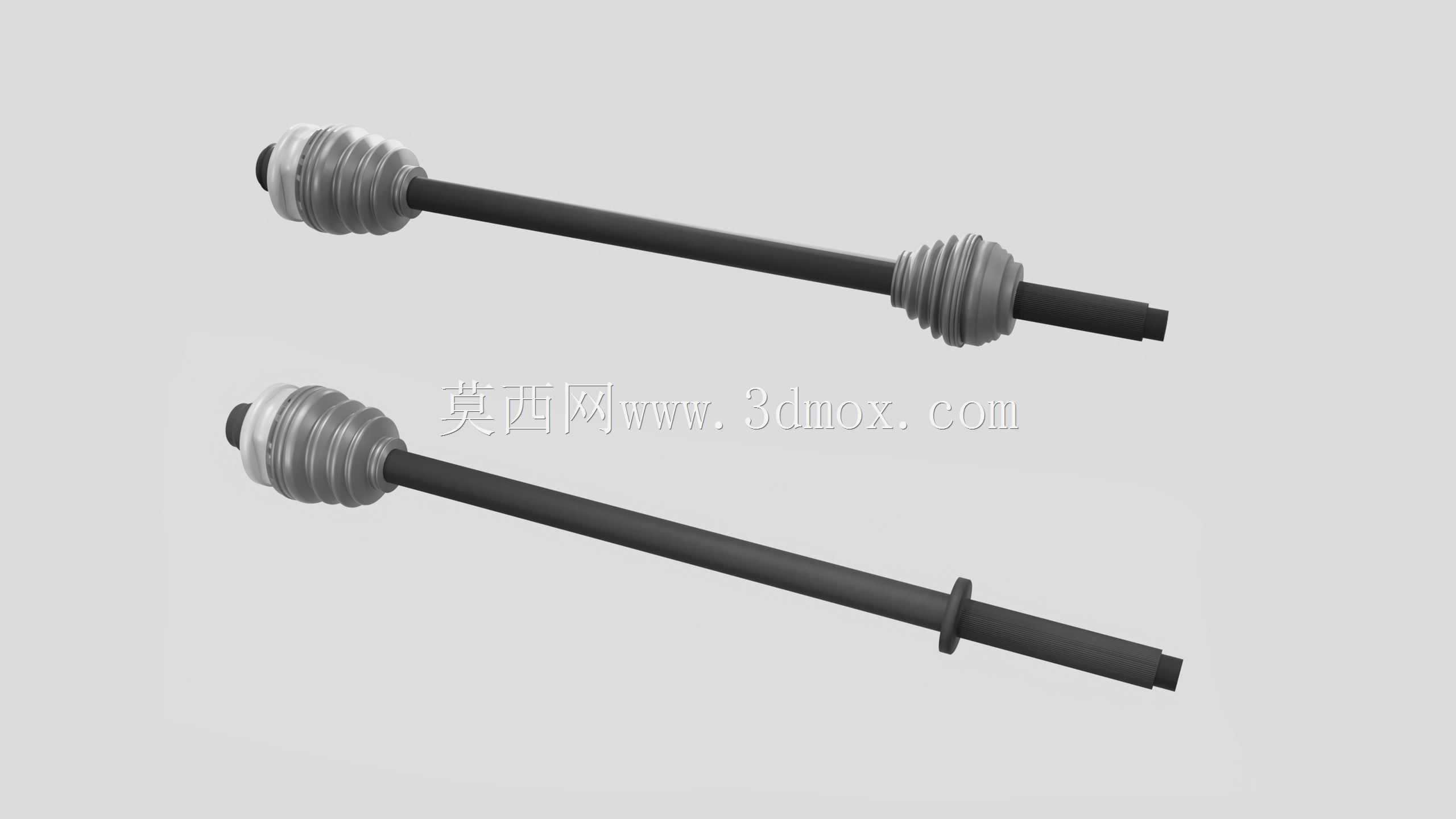

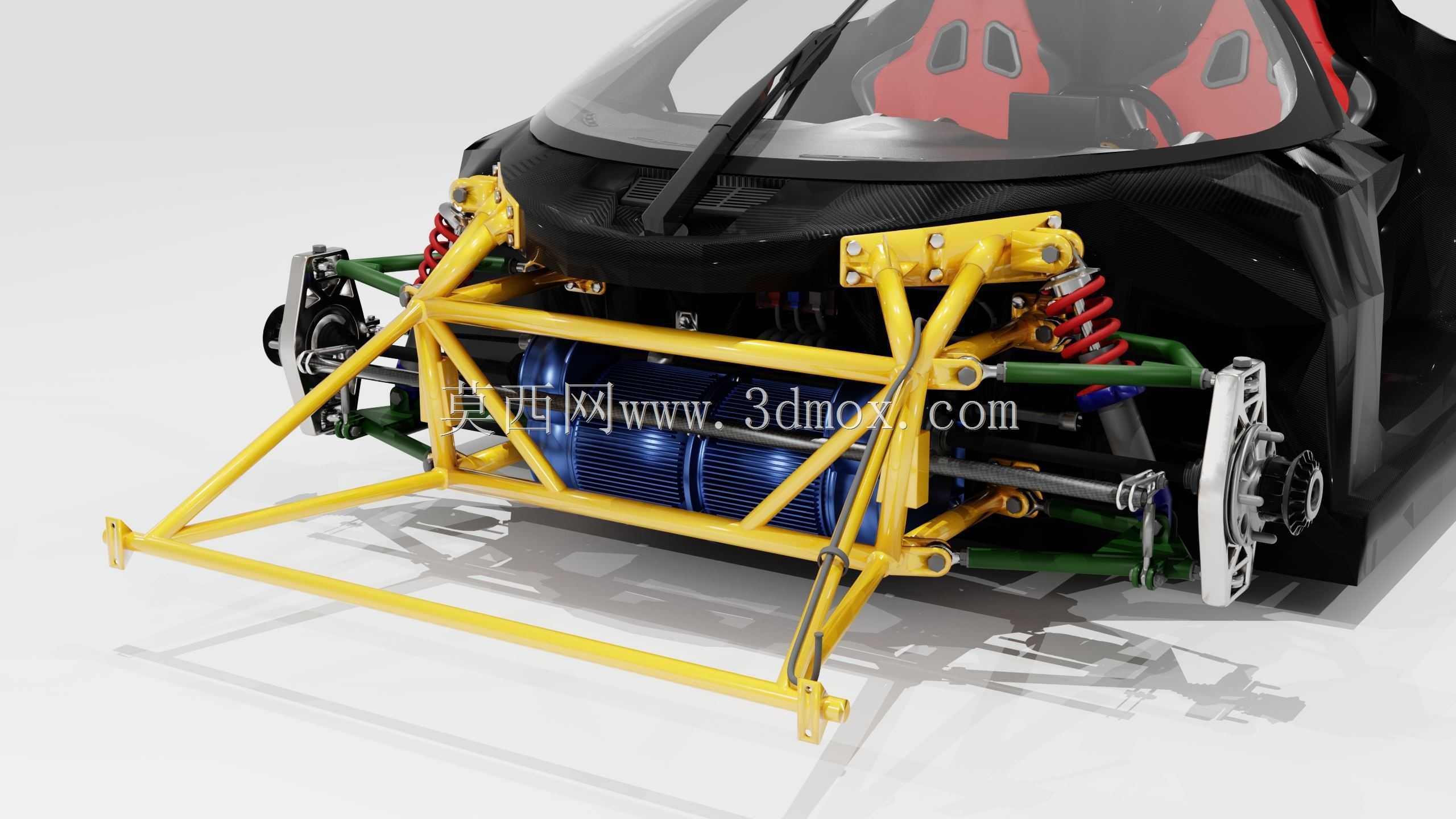

　　前驱动轴承担把动力传递至前轮的任务，其布置通常更受转向角、悬架行程和轮毂包络限制；后驱动轴则服务于后轮驱动，在全轮驱动模式下与前轴协同工作。车辆可根据驱动策略在两驱与四驱状态间切换，半轴在接合时传递驱动力，在断开或随动工况下仍需满足旋转、振动和密封边界。设计这类零件时，不能只关注轴杆本身，还要把万向节摆角、滑移量、防护套弯折半径、轮毂连接界面以及周边悬架杆件的干涉关系一起校核。

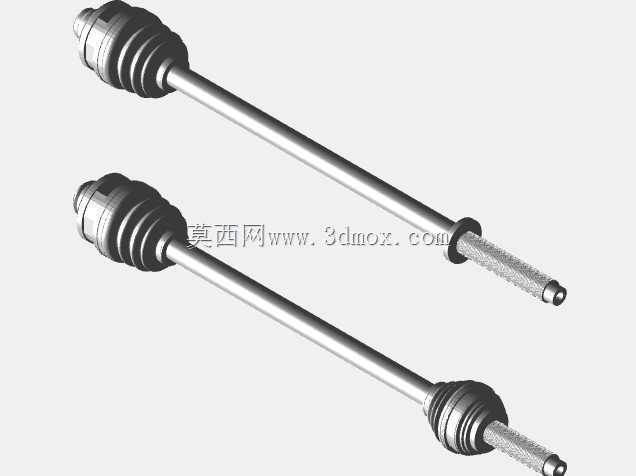

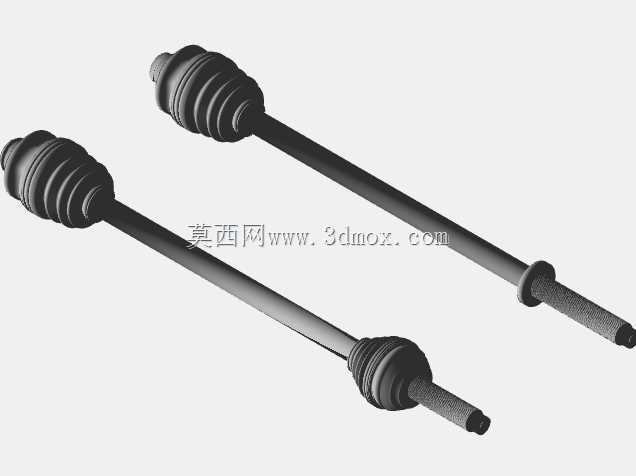

　　结构表达上，长轴杆采用细长杆件形态，两端关节直径明显增大，形成“细杆加两端关节”的典型半轴轮廓。轴杆中段可根据载荷路径设置等径杆身或局部加强、定位结构；靠近轮毂侧的关节需要适应较大的角度变化，靠近差速器侧的关节则常兼顾轴向滑移。防护套的波纹褶皱不是装饰特征，而是为了在关节摆动和长度补偿时提供伸缩余量，褶皱数量、波峰高度和材料厚度都会影响最小弯曲半径与疲劳寿命。

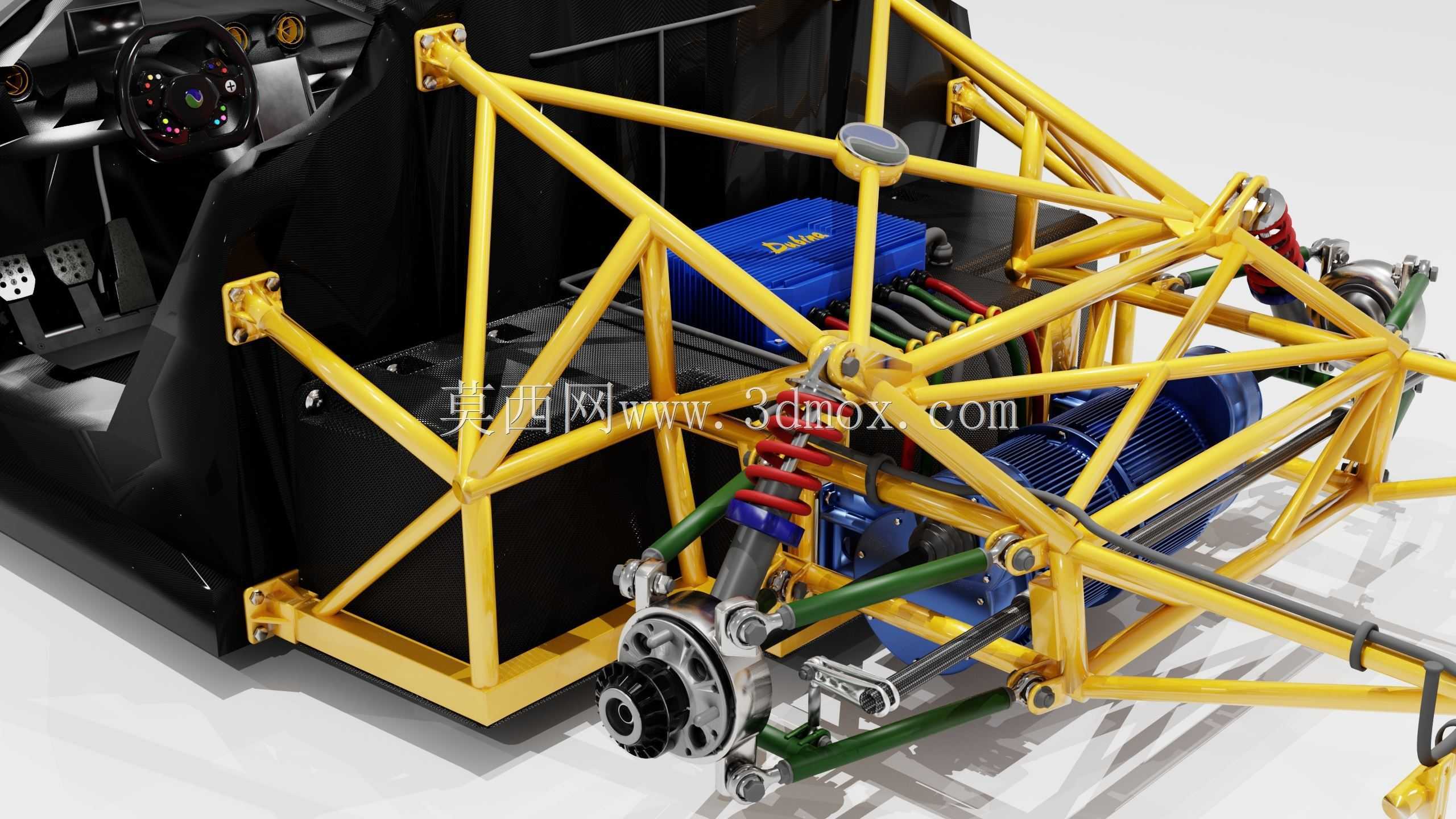

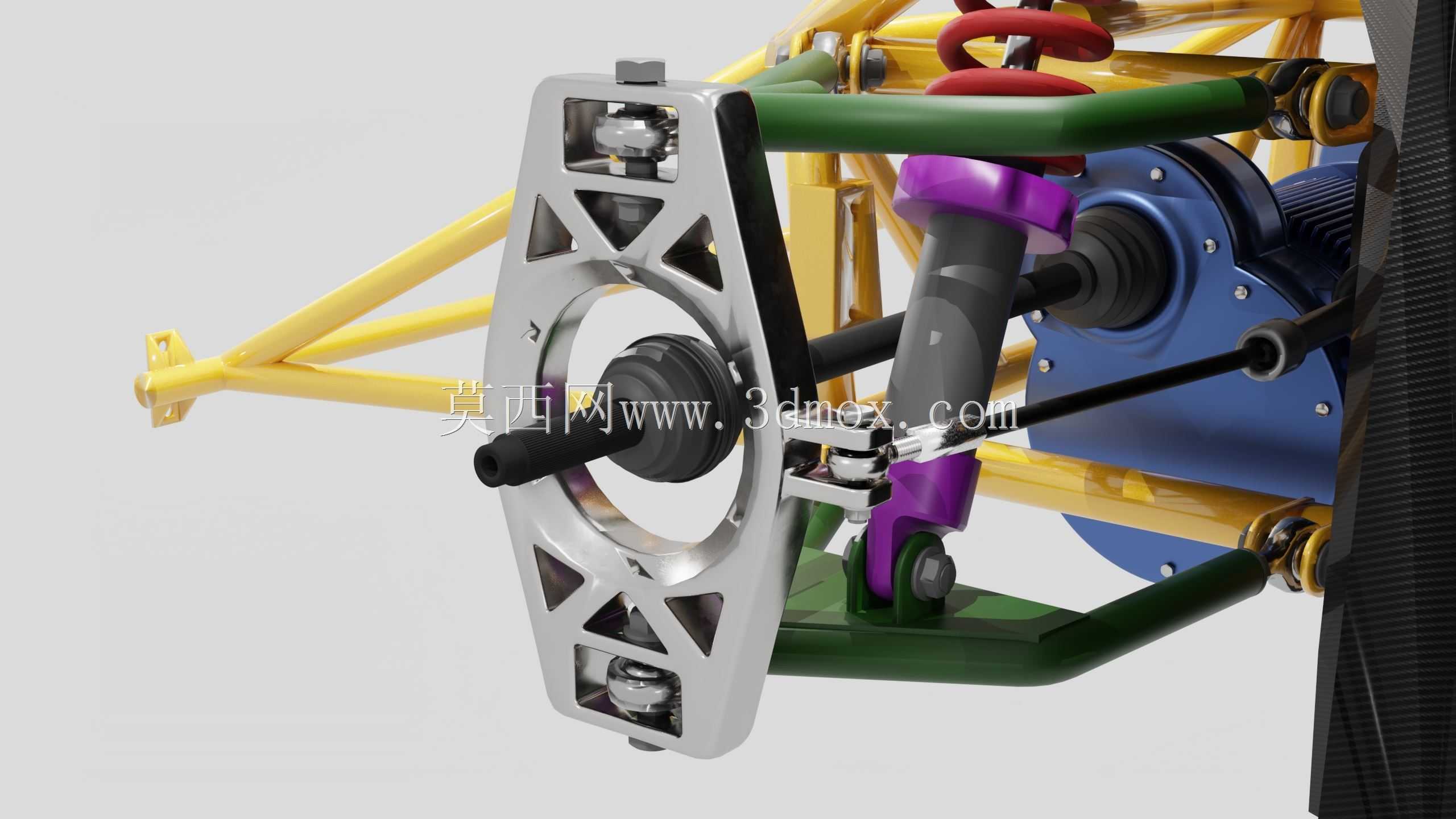

　　安装边界方面，半轴两端分别受差速器输出接口和轮毂轴承接口约束，轴长、花键规格、关节中心距以及防护套外径决定了其能否在既定底盘平台中装配。轴体在满载跳动、极限转向和最大扭矩工况下，都应与制动盘、减振器、下摆臂、车身底板及线束保持安全间隙。若轴杆过长，容易在高转速下产生弯曲振动；若关节摆角超出允许范围，则会引起温升、磨损和噪声；若防护套在极限行程中被拉伸或压缩过度，还会出现早期开裂。

　　建模时应重点还原轴杆中心线、两端关节包络、防护套褶皱、端部连接轴颈以及中间限位特征。曲面建模需保证回转体轮廓连续，褶皱区域的节距和深浅过渡应符合橡胶护套实际变形逻辑；关节外壳与轴杆相接处应体现台阶、倒角和装配分界。对于结构评审而言，这些特征可直接用于运动包络检查、拆装路径分析和底盘布置验证，帮助工程师在方案阶段判断半轴长度、关节角度与周边零件间隙是否合理。

　　驱动轴的性能直接影响整车起步、加速、制动能量回收以及湿滑路面牵引表现。前轴与后轴同时建模，有利于对比不同布置位置的长度差异、关节形式和防护套姿态，也便于在四驱车型中进行扭矩分配后的载荷梳理。整体结构虽看似简洁，却集中体现了传动效率、角度补偿、密封防护、振动控制和装配空间之间的工程平衡。
