电动汽车轮毂转向节连接结构

　　该轮端结构面向小型电动汽车底盘开发场景，核心承担车轮安装定位、悬架转向载荷传递以及制动系统接口匹配等任务。从整车布置角度看，轮毂位于悬架转向节的外侧区域，既要为轮辋提供可靠安装基准，又要在转向、起步、制动和经过不平路面时，把轮胎接地面产生的多向载荷传递到转向节与悬架杆件中。因此，模型在外形上并非单纯的圆盘式轮毂，而是集成了中心轴颈、环形安装法兰、周向螺栓柱、减重孔和局部加强凸台的复合轮端构件。

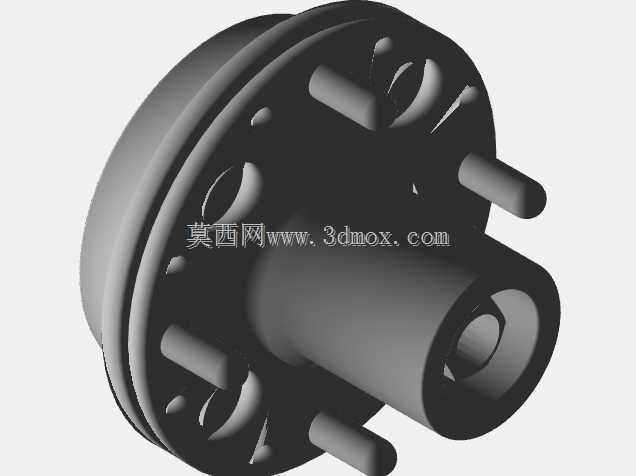

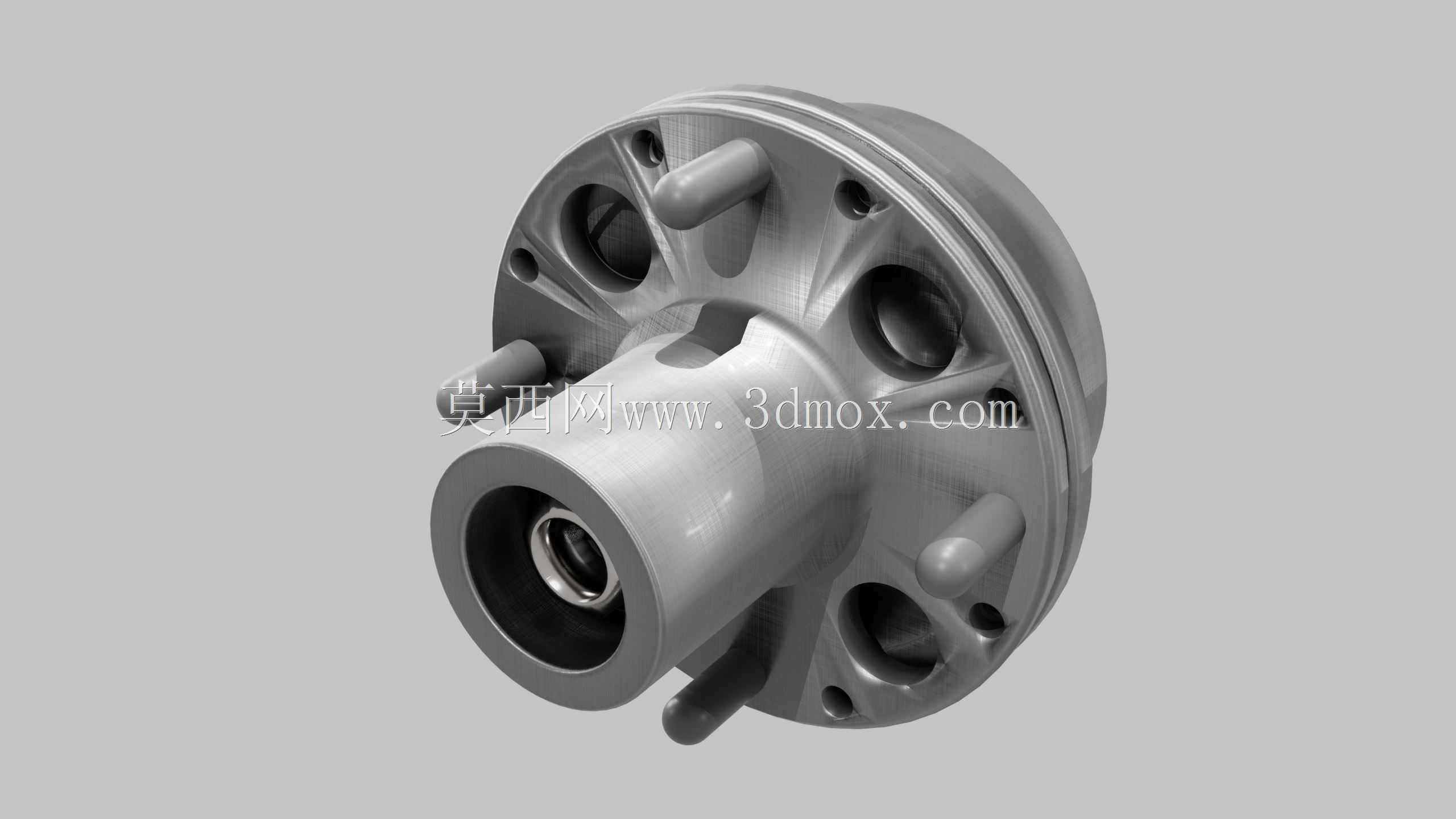

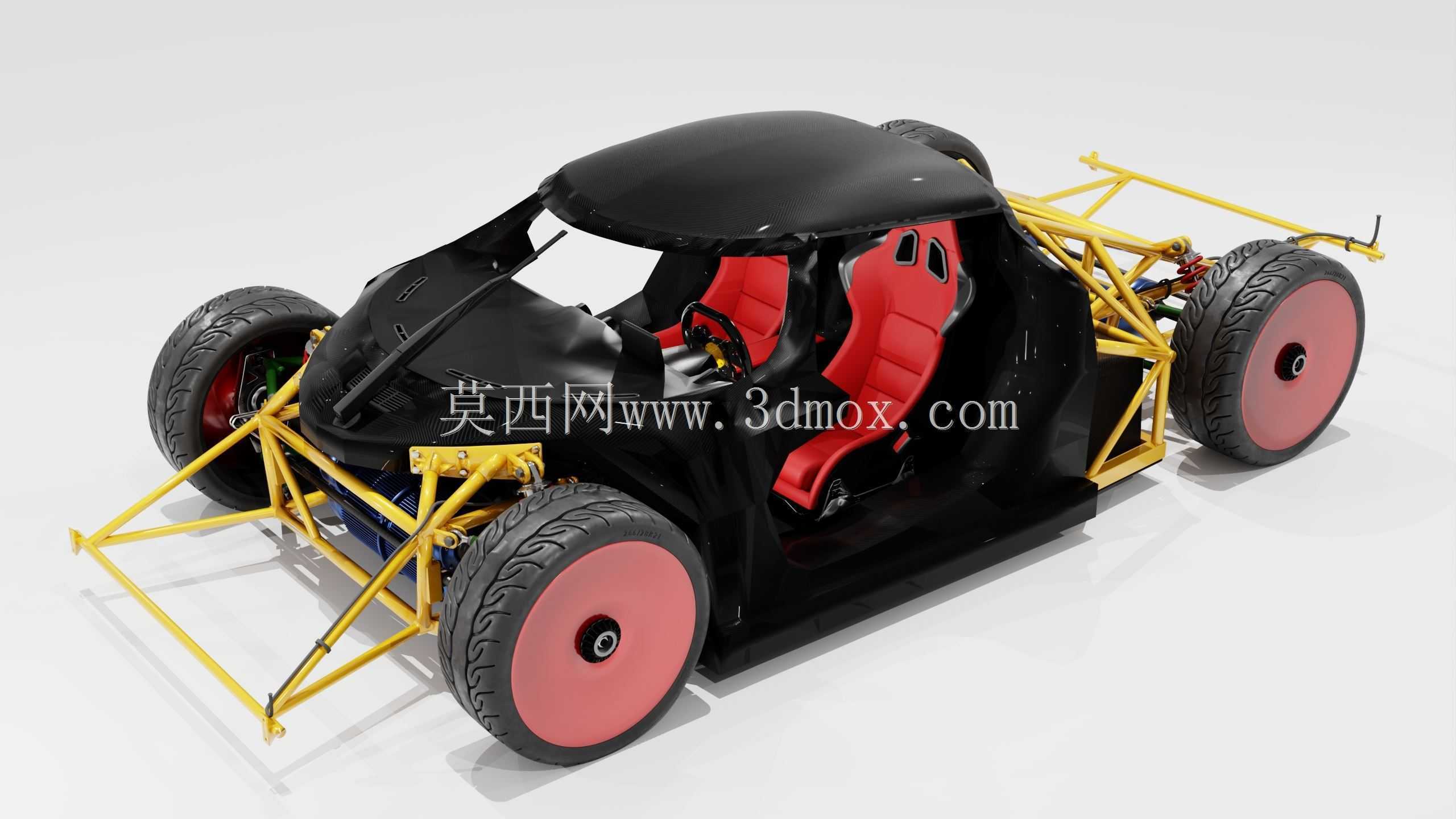

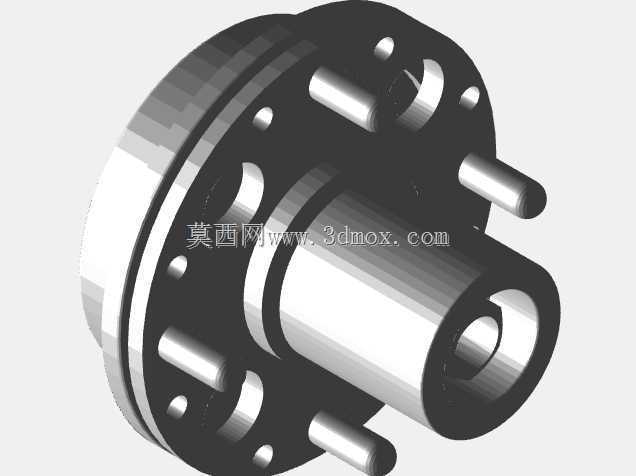

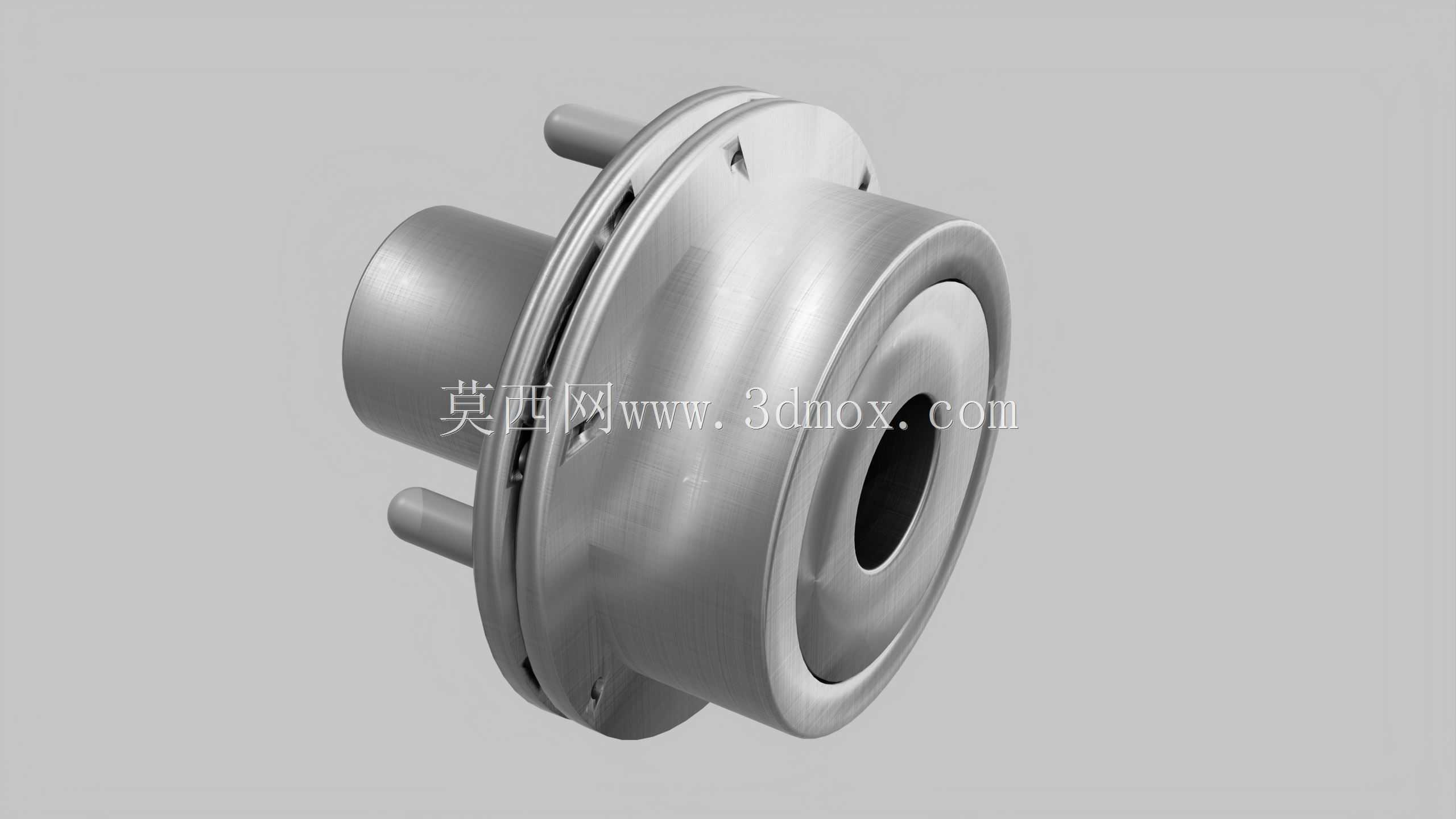

　　结构中心采用阶梯状轴颈形式，前段用于与轮毂轴承或转向节孔位形成配合，后段过渡到较大直径的法兰盘。轴颈外圆保留了较明确的同轴关系，便于在装配时控制轮端回转中心；端部内孔区域可作为轴承定位、防尘盖或锁紧结构的空间边界。法兰盘外缘布置多个向外伸出的柱状安装位，这些位置对应轮辋固定点，柱体根部与法兰之间做了圆滑过渡，以降低螺栓预紧和侧向冲击带来的应力集中。对于电动汽车而言，电机瞬时扭矩较大，轮端连接点在起步和能量回收制动时会承受反复交变载荷，柱根圆角和法兰厚度的处理直接影响疲劳寿命。

　　法兰盘面上分布有若干圆形通孔与凹腔，其作用并不只限于减轻质量。孔位在满足铸造或加工工艺可达性的同时，也为制动盘、防尘挡板、轮辋避让区以及装配工具提供空间。轮端区域空间紧凑，制动盘、卡钳、转向节、轴承和轮辋需要在很小的径向范围内共存，若法兰实体过满，容易与制动部件或轮辐内侧发生干涉；若开孔过大，又会削弱法兰刚性。因此，模型中孔位围绕中心轴线呈周向布置，孔间保留连续的金属承载带，使刚度传递路径从螺栓柱经过法兰环带再汇入中心轴颈，形成比较清晰的载荷闭环。

　　从安装边界看，该轮毂直径按180毫米级别建立，适合小尺寸车型、原型车或轻量化电动平台的轮端方案校核。实际使用时，中心轴颈需要与轴承内径、转向节安装孔以及锁紧件保持尺寸链一致；法兰端面则作为轮辋贴合基准，其平面度、螺栓分布圆直径和柱体伸出长度都会影响车轮装配后的跳动量。模型中多个安装柱沿圆周均布，能够保证轮辋受力均衡，也便于在三维装配中检查螺栓装入角度、工具操作空间以及轮辐背面的避让情况。

　　设计思路上，该结构强调一体化轮端连接。传统分体式轮毂往往通过较多垫片、衬套或转接板完成安装，零件数量增加后，公差累积会放大车轮偏摆，也会使维护点增多。此方案将主要安装柱、法兰和轴颈整合在同一构件上，减少了转接界面，使轮辋定位更加直接。曲面过渡集中在柱根、孔缘和轴颈肩部，这些区域正是应力流线容易发生转折的位置；采用连续曲面而非尖锐棱边，可以在不显著增加质量的前提下提高局部承载能力。

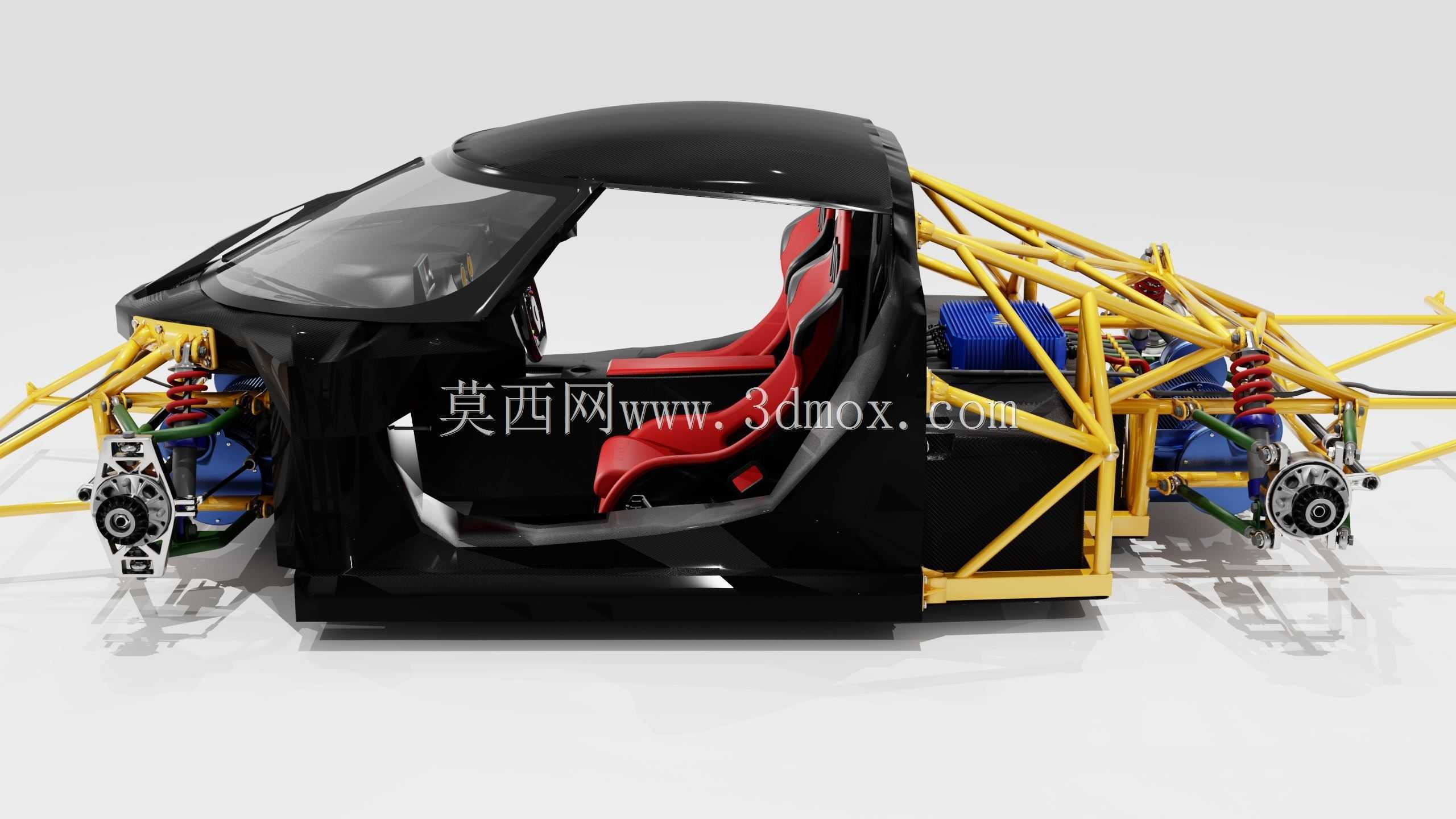

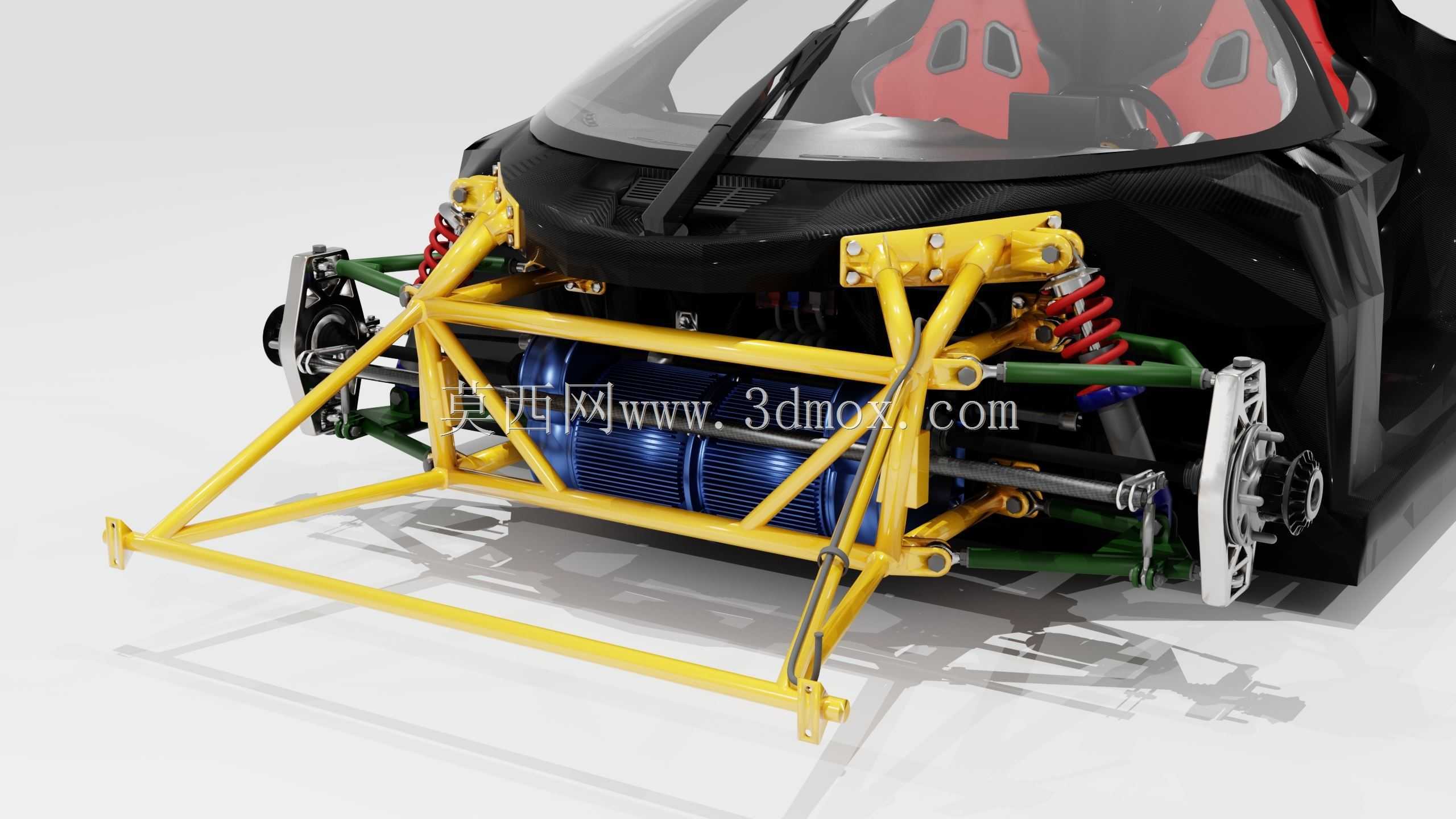

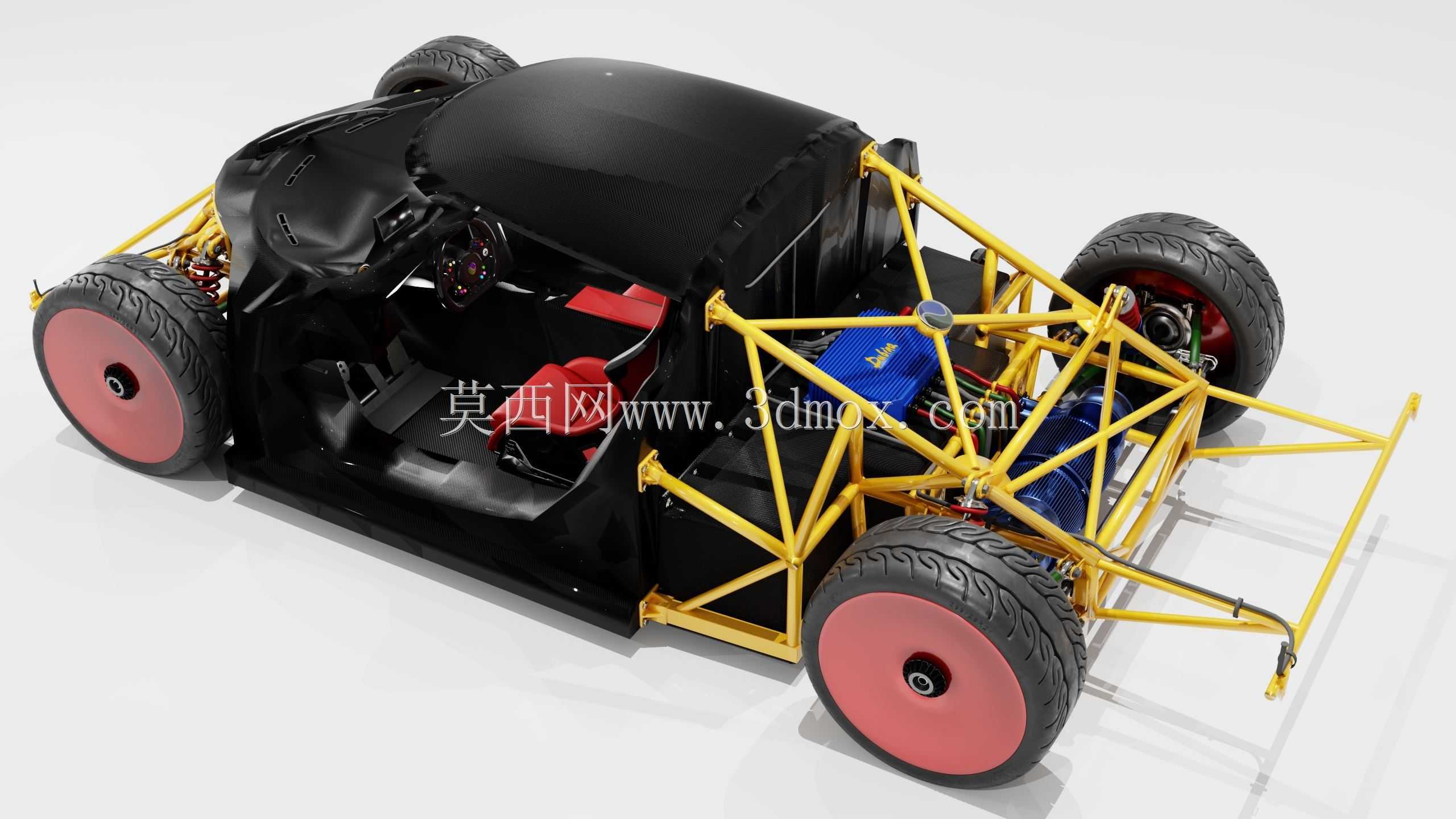

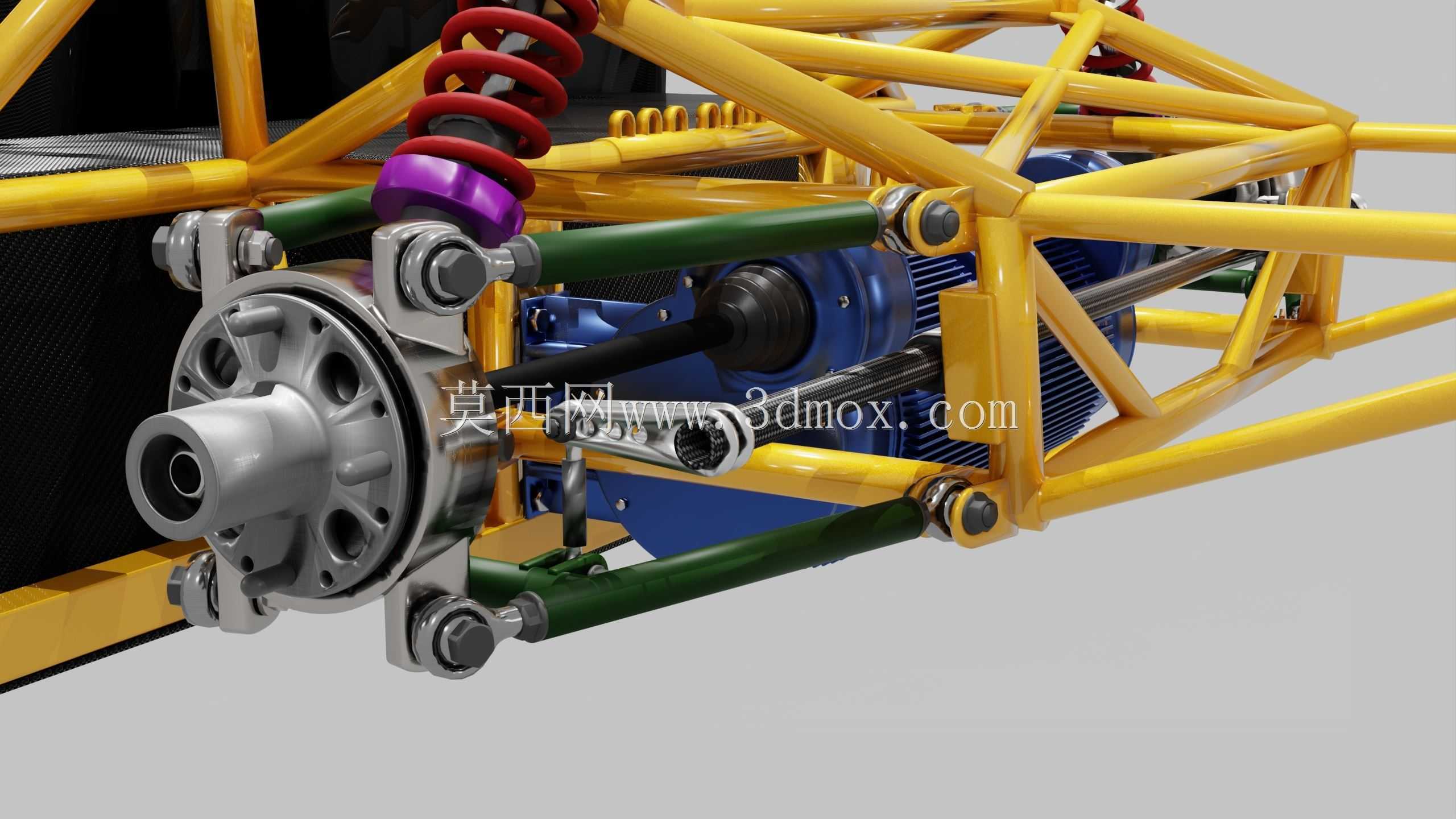

　　在底盘运动分析中，轮毂还需要与转向节的回转轴线保持正确关系。车轮绕主销偏转时，轮毂随转向节一同转动；车辆直行时，轮毂围绕轴承轴线高速旋转。该模型保留了较完整的外部几何特征，可用于检查轮辋内侧与悬架杆件的最小间隙、制动盘安装后的轴向位置、轮胎偏距对轮距的影响，以及转向极限位置下周边零件是否发生碰擦。对于结构设计人员，这类模型的价值不在于单一外观展示，而在于把轮端连接、轴承配合、螺栓分布和悬架边界放到同一三维空间中核对。

　　外形处理上，外侧法兰具有较宽的环形承载面，背面则通过凹腔减少不必要的实体体积。周向凸起柱体既承担紧固件定位，也在视觉和结构上形成加强肋效果。孔位边缘和凸台周围的曲面变化，使构件在旋转状态下仍保持较好的对称性。对于样机制造而言，这种几何可进一步转化为铸造毛坯、机加工基准和检验截面；中心孔、端面和螺栓位置可作为后续工程图中的关键控制要素。

　　总体来看，该轮毂结构围绕电动汽车轮端的真实装配关系展开，兼顾车轮固定、轴承支承、转向随动、制动避让和轻量化需求。其尺寸边界明确，承载路径连续，适合在底盘概念设计、悬架转向节匹配、轮辋干涉检查以及小比例电动车辆方案验证中使用。
