电动汽车悬架转向节轻量化承载结构

　　该结构件面向电动乘用车底盘悬架系统，属于车轮与悬架导向机构之间的关键传力节点。实际装车位置处于轮毂内侧、轮罩包络空间之中，上端与上悬架摆臂连接，下端承接下控制臂载荷，侧向还预留制动、转向或附属部件的接口，工作时同时承受垂向冲击、纵向制动力与驱动力、横向转向力以及制动反力矩。

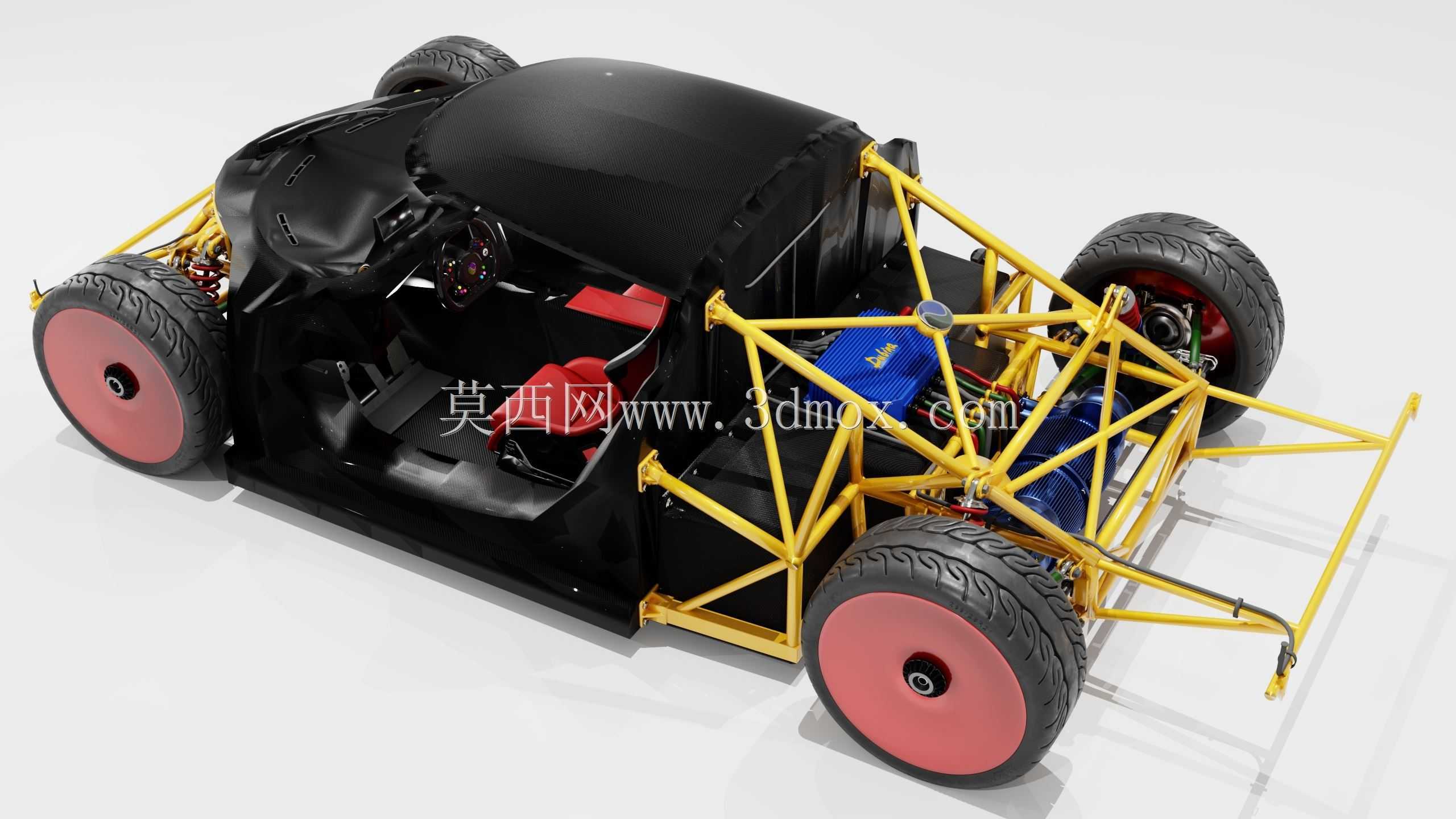

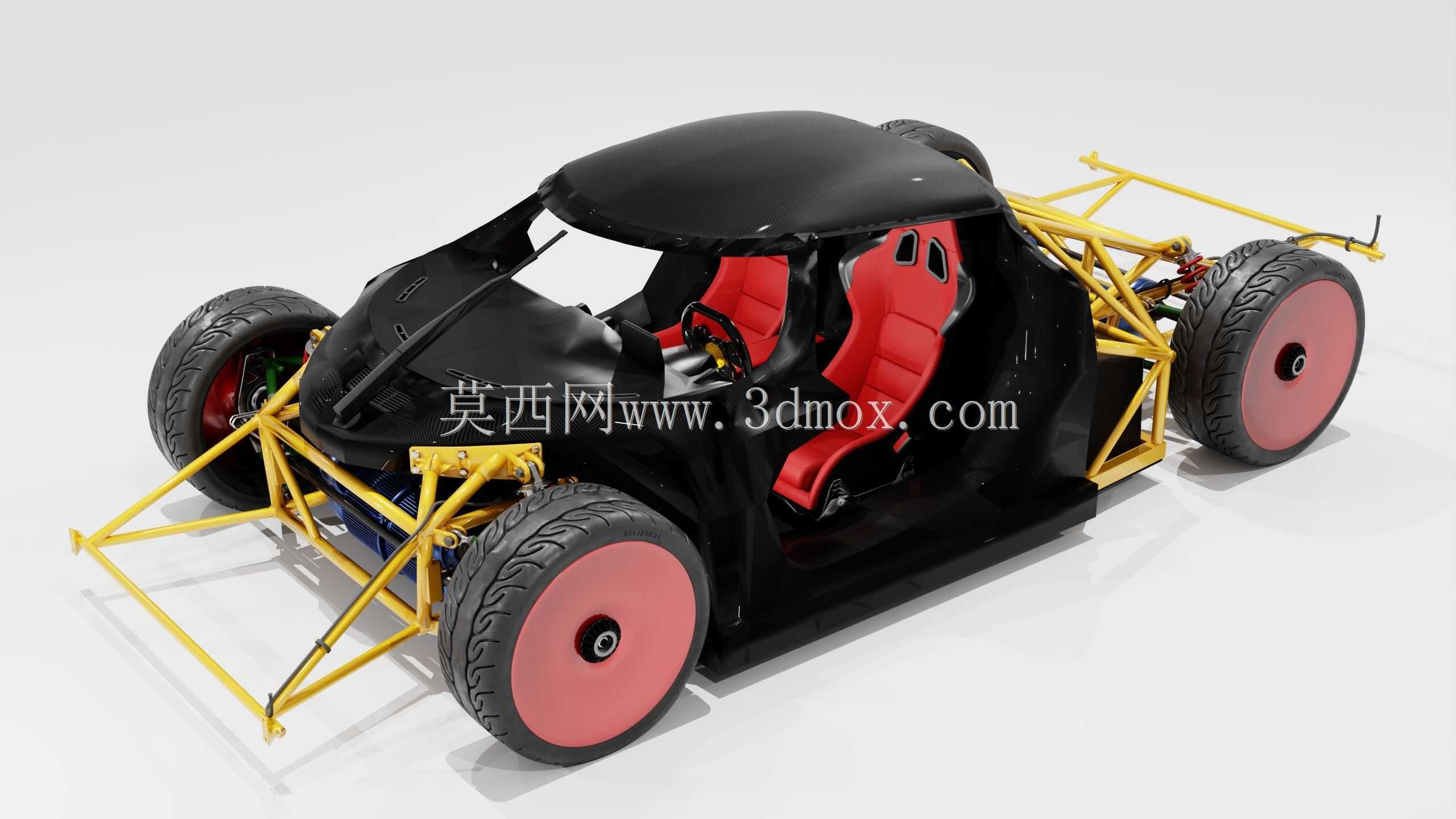

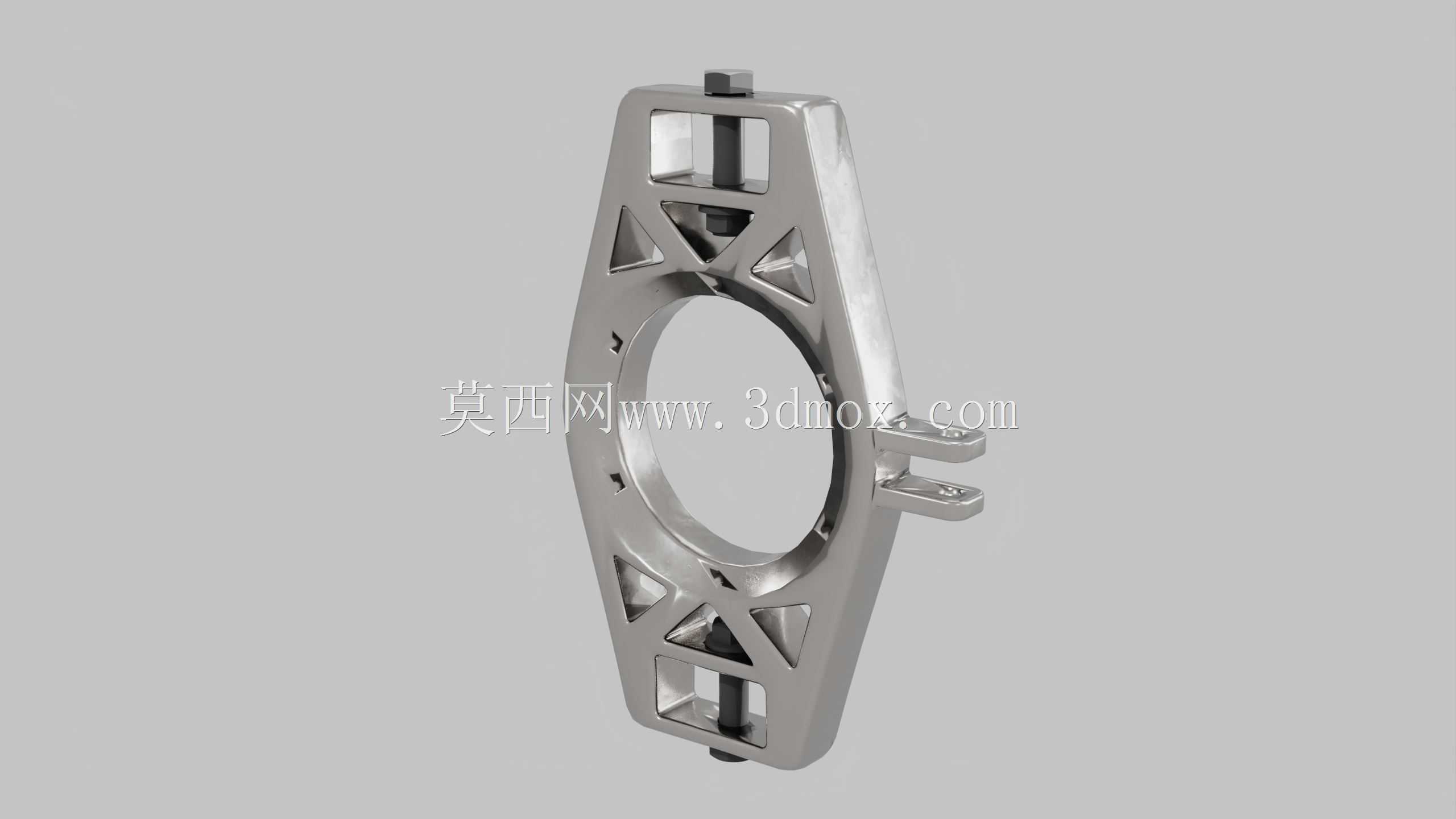

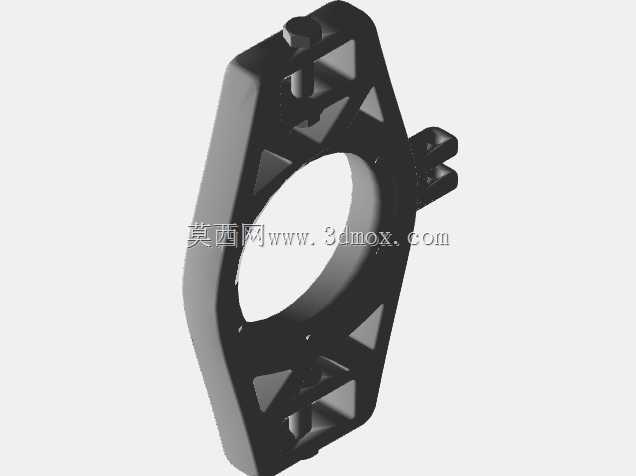

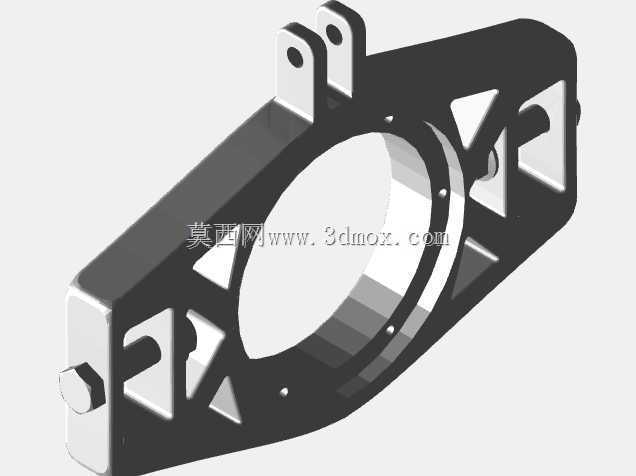

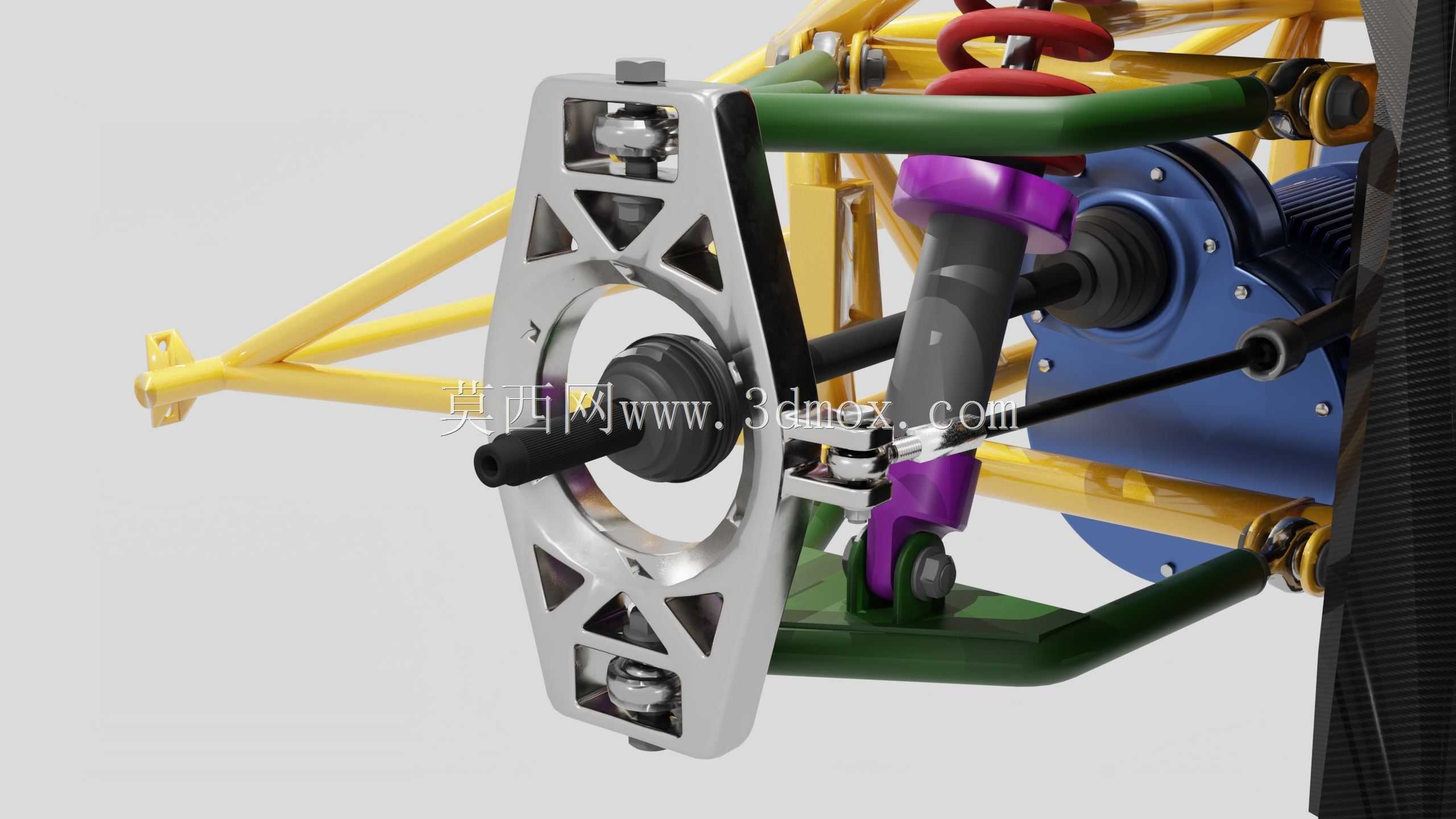

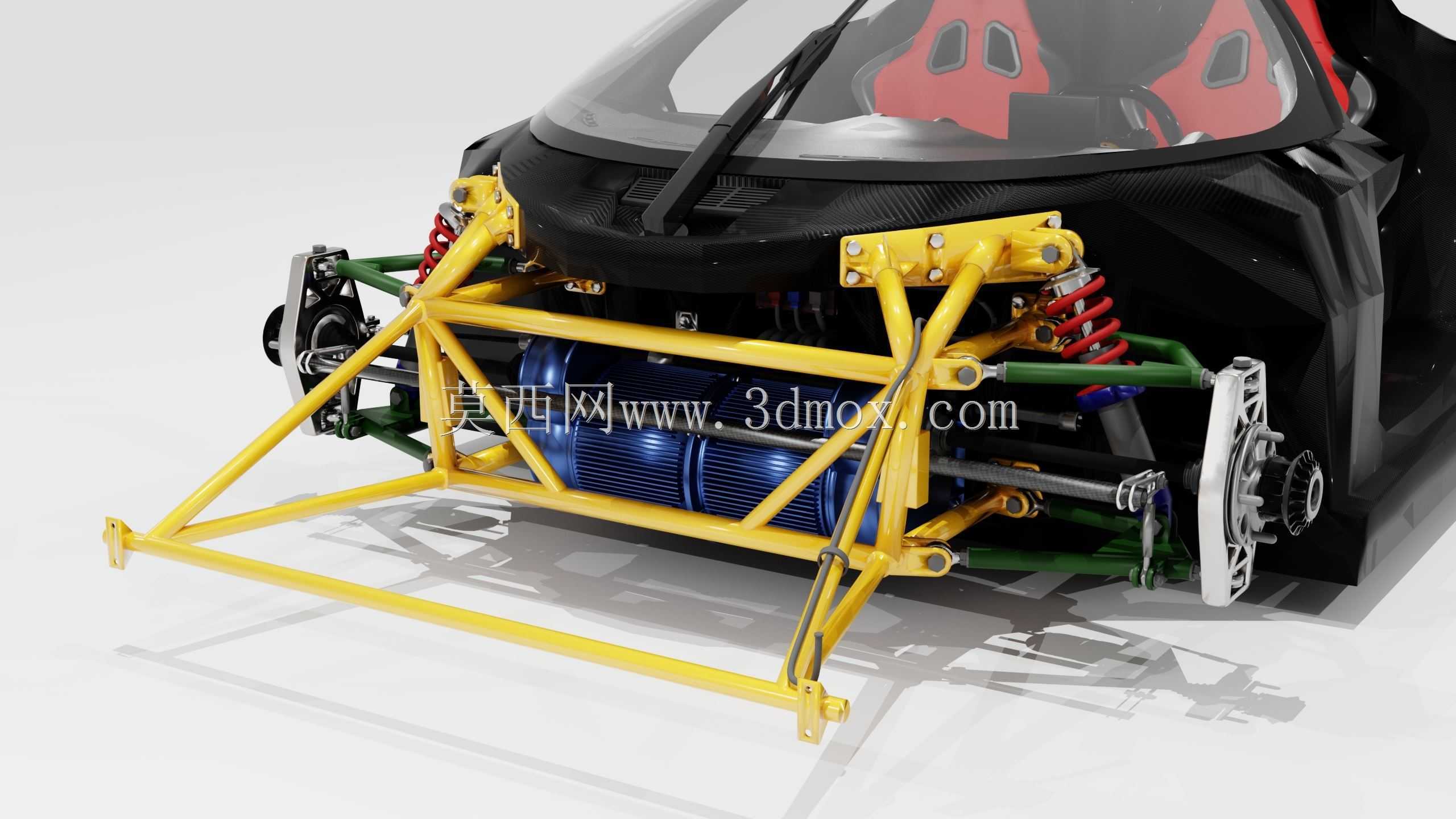

　　从外形上看，主体采用大尺寸中央环形承载区，环体周围布置多组放射状加强筋和镂空窗口。这种处理并不是单纯追求视觉轻量化，而是围绕载荷路径进行材料分配：中央圆环用于避让轮毂、轴承或制动相关部件，保证旋转件在全行程内不发生干涉；环壁承担轮毂附近的集中载荷，并通过斜向筋条把力分散到上下连接端。上下端部保留较完整的安装耳板和销轴孔位，使摆臂传来的冲击能够以较宽的接触区域进入构件，避免局部应力集中。

　　设计思路上，该转向节更接近小批量高性能电动车或原型车的集成式承载方案。传统铸造转向节常通过厚壁实体保证安全裕度，而该结构把低应力区域大量挖空，在孔窗之间保留三角形和梯形筋格。三角形筋格对弯曲和扭转载荷具有较高效率，能够在侧壁受扭时维持截面形状；梯形过渡区则适合连接环形主体与端部叉耳，降低截面突变带来的疲劳风险。构件外侧轮廓随轮罩内表面和悬架运动轨迹收窄，既给制动盘、半轴、线束和防护板留出间隙，也减少了非必要质量。

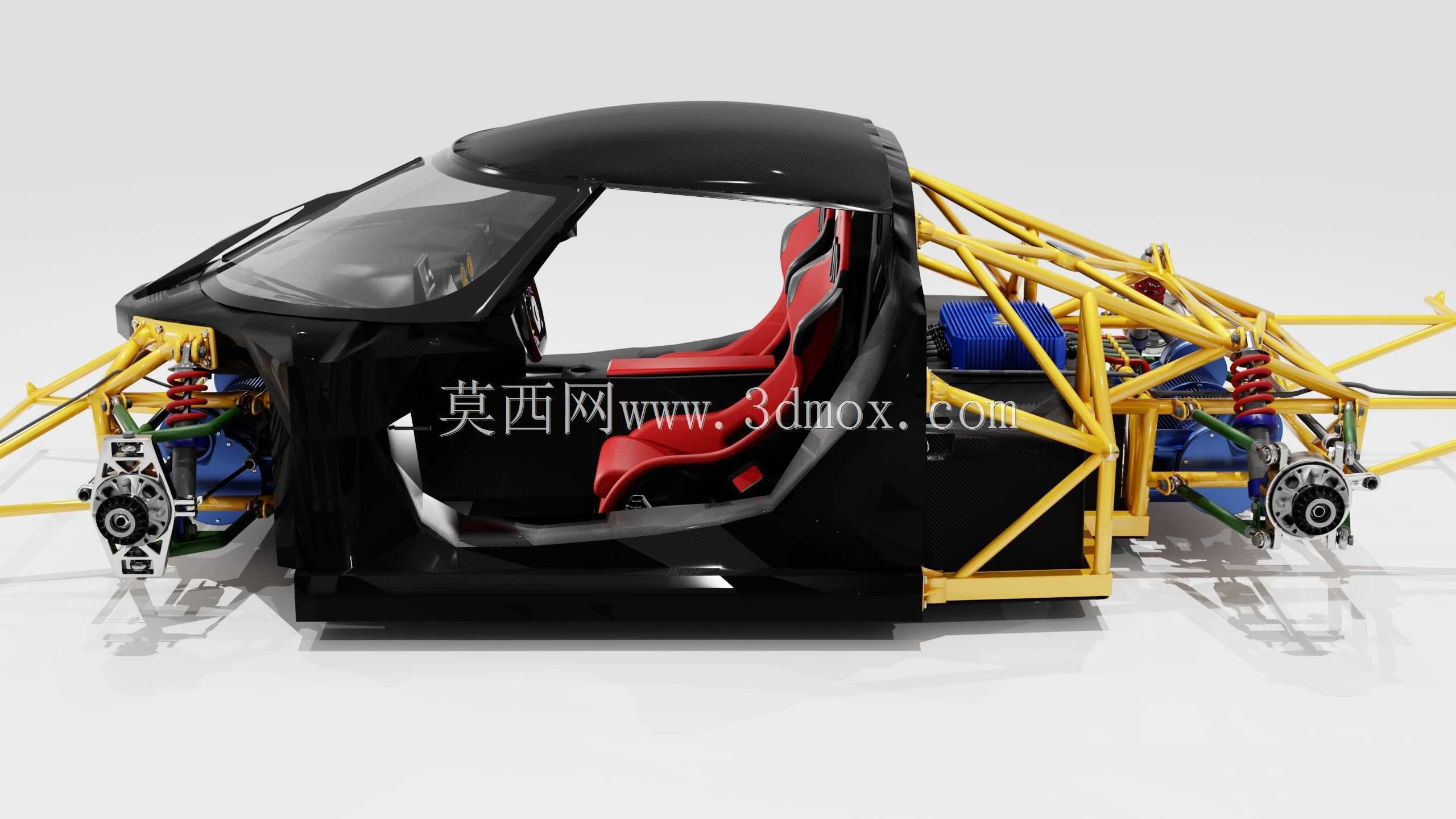

　　安装边界需要重点核对三类空间。第一是中央圆环与轮毂轴承单元的同轴关系，圆环内径、端面台阶和周边螺栓位置必须满足装配公差，否则会影响轮心定位和轴承寿命。第二是上下摆臂连接点的球铰或衬套轴线，孔位中心距、耳板开口宽度和销轴方向决定悬架硬点位置，硬点偏差会直接改变主销倾角、轮距变化和回正特性。第三是转向与制动极限工况下的动态包络，车轮在上下跳动、最大转向角以及制动卡钳浮动位移时，构件边缘都应保留足够安全间隙。

　　在底盘开发中，这类零件通常先由悬架硬点和轮心坐标确定关键接口，再根据K&C目标反推连接点刚度。模型中可见的上下叉形端部适合通过螺栓、球销或衬套与控制臂相连，侧向小耳板可用于固定制动管路、转速传感器支架或防护件。由于电动车整车质量较大，瞬时驱动扭矩和制动扭矩也更高，转向节不仅要满足静强度，还要关注反复冲击下的疲劳寿命。镂空筋条的宽度、根部圆角和孔边过渡不能只按外观处理，工程校核时应在制动、过坑、转向侧向加速度和极端垂向跳动等工况下查看应力分布。

　　制造层面，该形态适合采用五轴加工、精密铸造后加工或增材制造后热处理等方式实现。若选用金属切削，毛坯余量需覆盖环形端面、销轴孔和安装面；若采用铸造，筋条交汇处应考虑拔模方向和壁厚均匀性，防止缩松；若用于竞赛或验证车型，一体化加工可更快获得高一致性样件。无论采用哪种工艺，销轴孔、球头贴合面和轮毂相关端面都是后续机加工的关键基准。

　　使用该三维结构进行设计评审时，可先在装配环境中检查轮心、摆臂、制动卡钳、减振器和半轴的相对位置，再结合悬架运动分析确认全行程间隙。随后可将实体模型导入有限件前处理环境，以连接点为载荷输入，以轮毂安装区或硬点为约束边界，评估圆环、筋格交汇区和耳板根部的应力水平。对于结构设计人员而言，该件的价值在于清晰展示了轻量化转向节如何把环形承载、镂空加强、多接口安装和轮内空间约束整合在同一零件中，也为电动平台底盘件的结构优化提供了可参考的建模样例。
