电动汽车无刷电机速度控制器结构

　　该速度控制器面向电动汽车动力系统中的反向无刷电机控制场景，主要承担电机转速调节、车辆起步介入、制动能量协调以及倒车工况切换等任务。它不是单一的接线盒，而是连接驾驶员操作指令、电池动力输出与电机执行动作之间的核心电控单元，在低速代步车、实验电动车、改装电驱平台以及小型电动车辆的动力布置中都具有明确的工程使用价值。

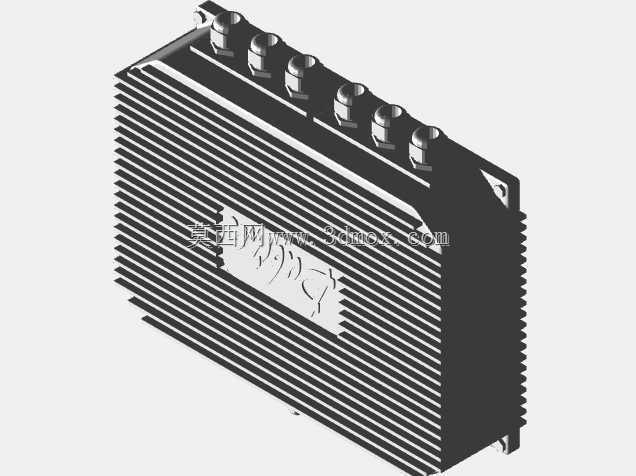

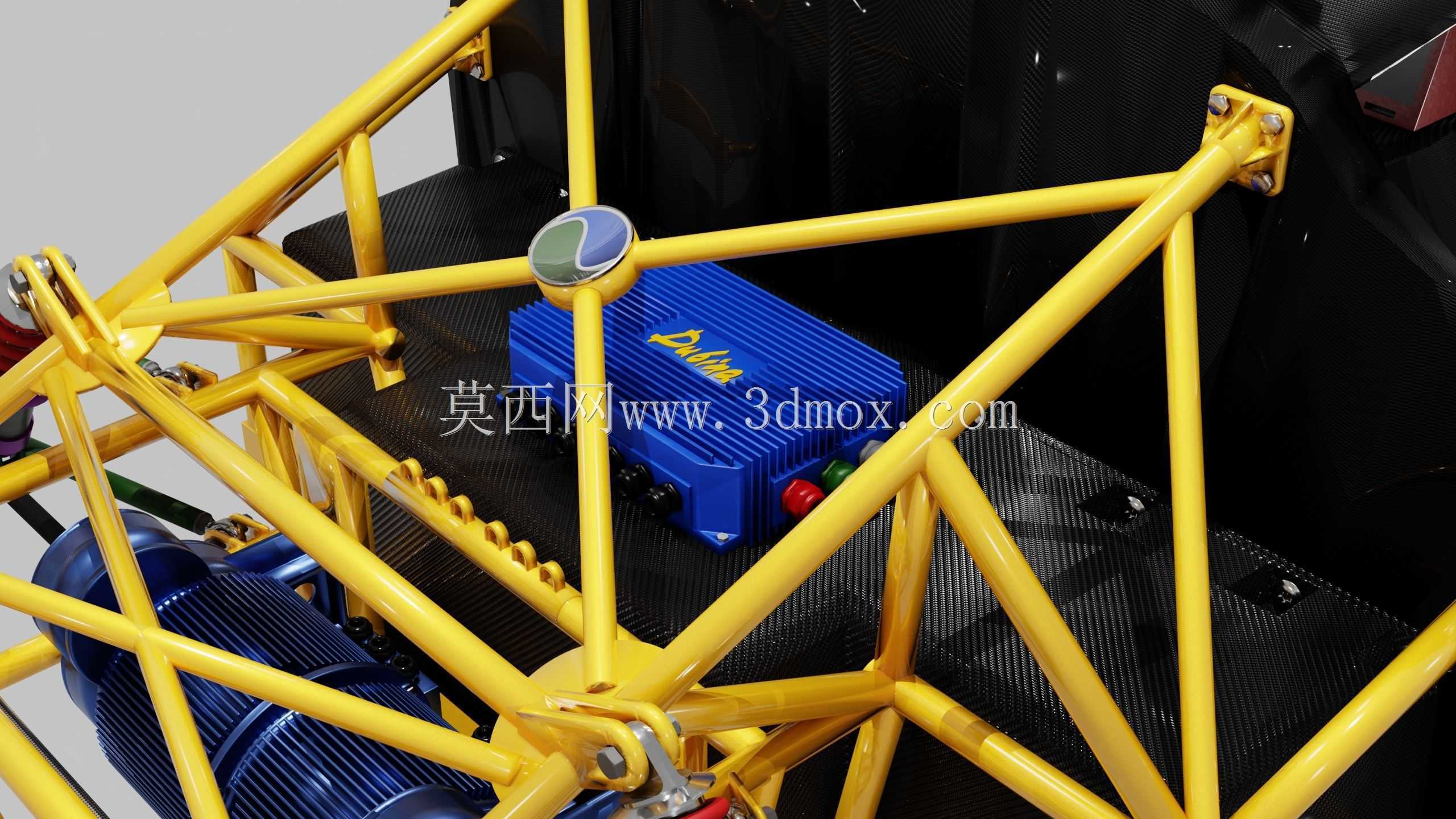

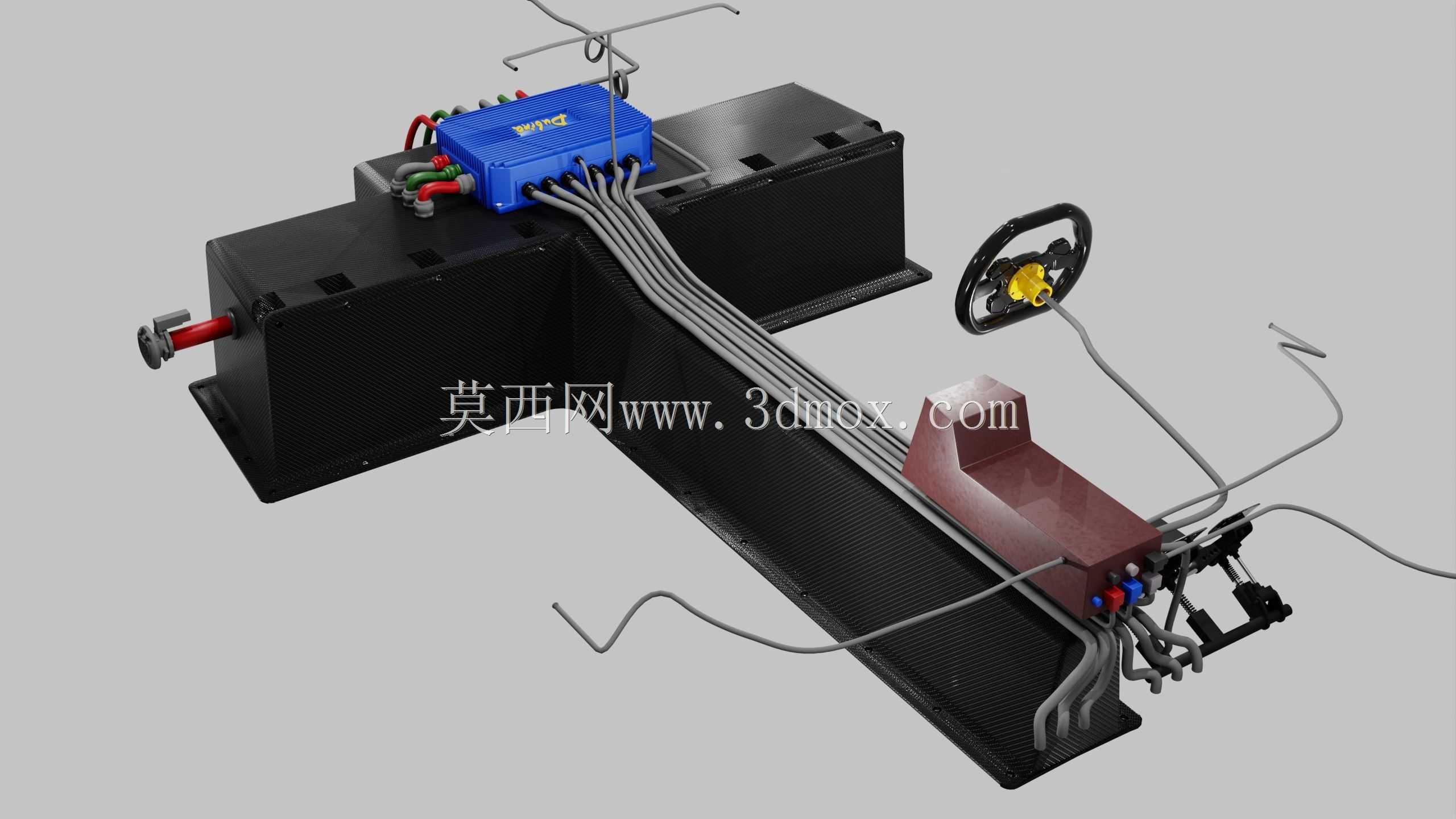

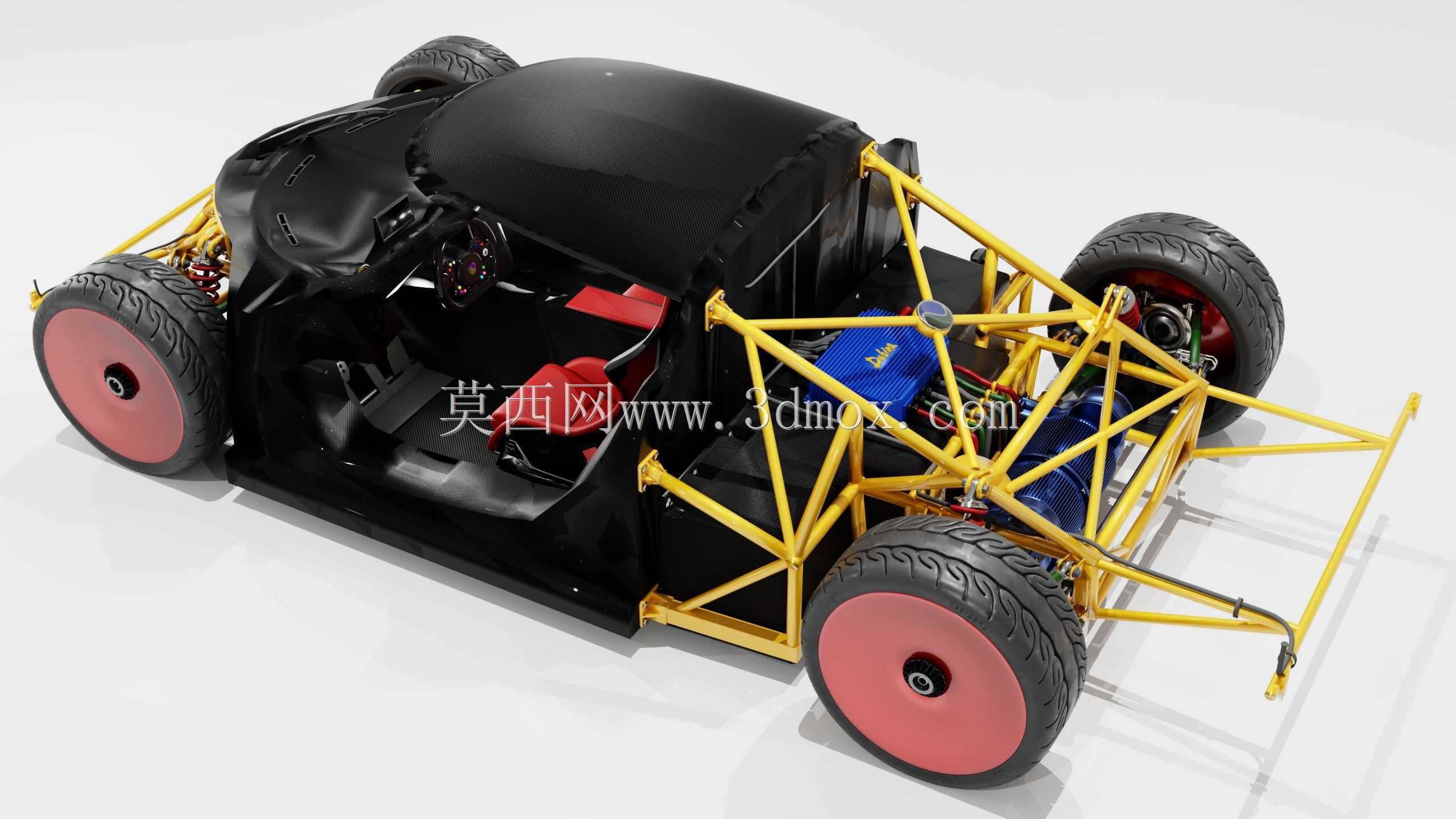

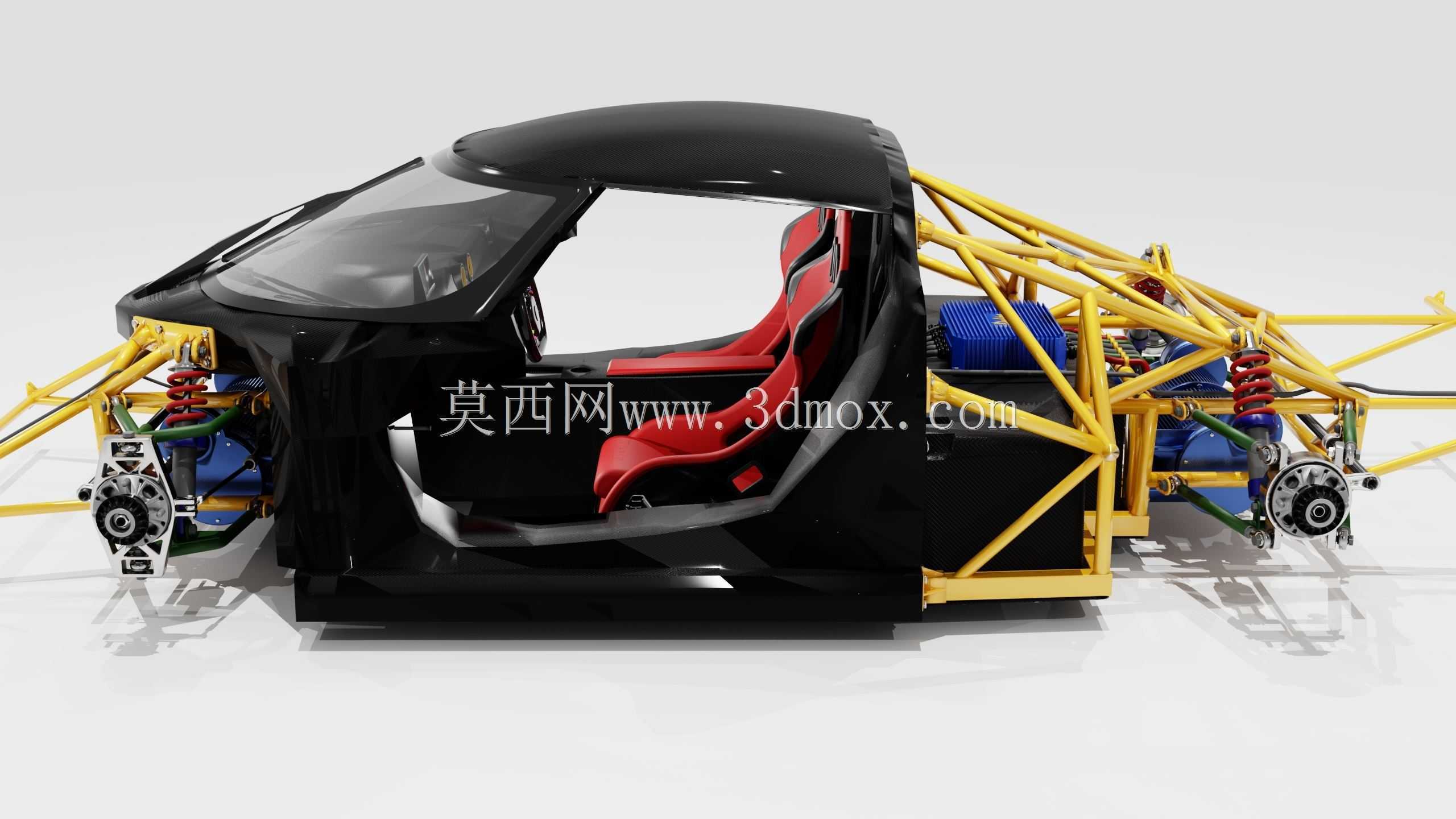

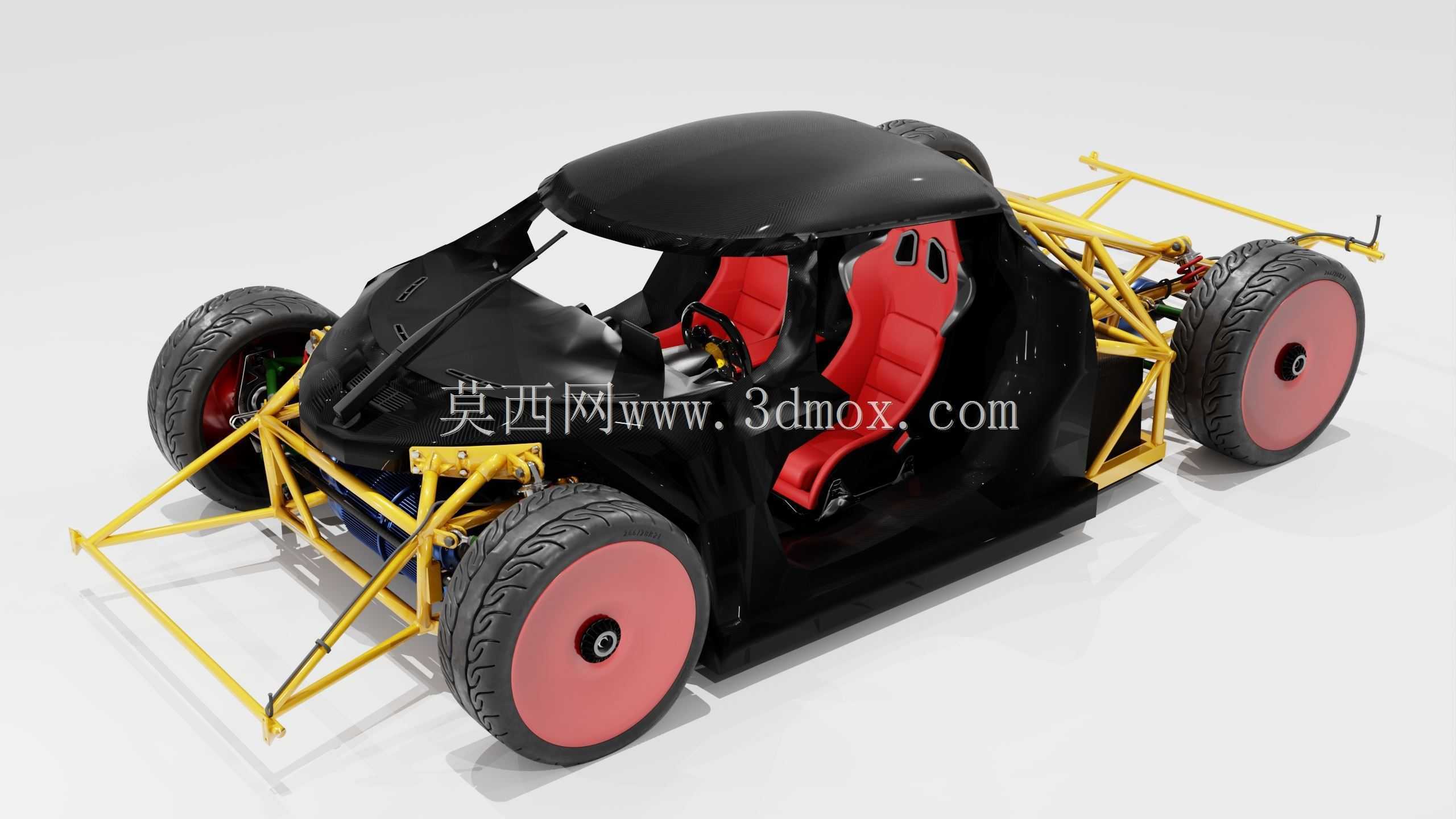

　　从实际装车角度看，控制器通常布置在电池组与驱动电机之间，靠近电机或车架中部的干燥通风区域。外壳采用带密集平行散热鳍片的封闭式结构，上表面鳍片沿长度方向连续展开，能够在车辆行驶过程中利用自然对流带走功率器件产生的热量。对于频繁起步、爬坡、制动回收等负载波动较大的工况，散热面积和壳体导热能力直接影响控制器持续输出的稳定性。模型在外观上保留了鳍片高度、间距、端部过渡和壳体侧壁厚度关系，可用于校核电控单元在整车装配中的空间占用、气流方向以及与周边线束、支架、护板的干涉情况。

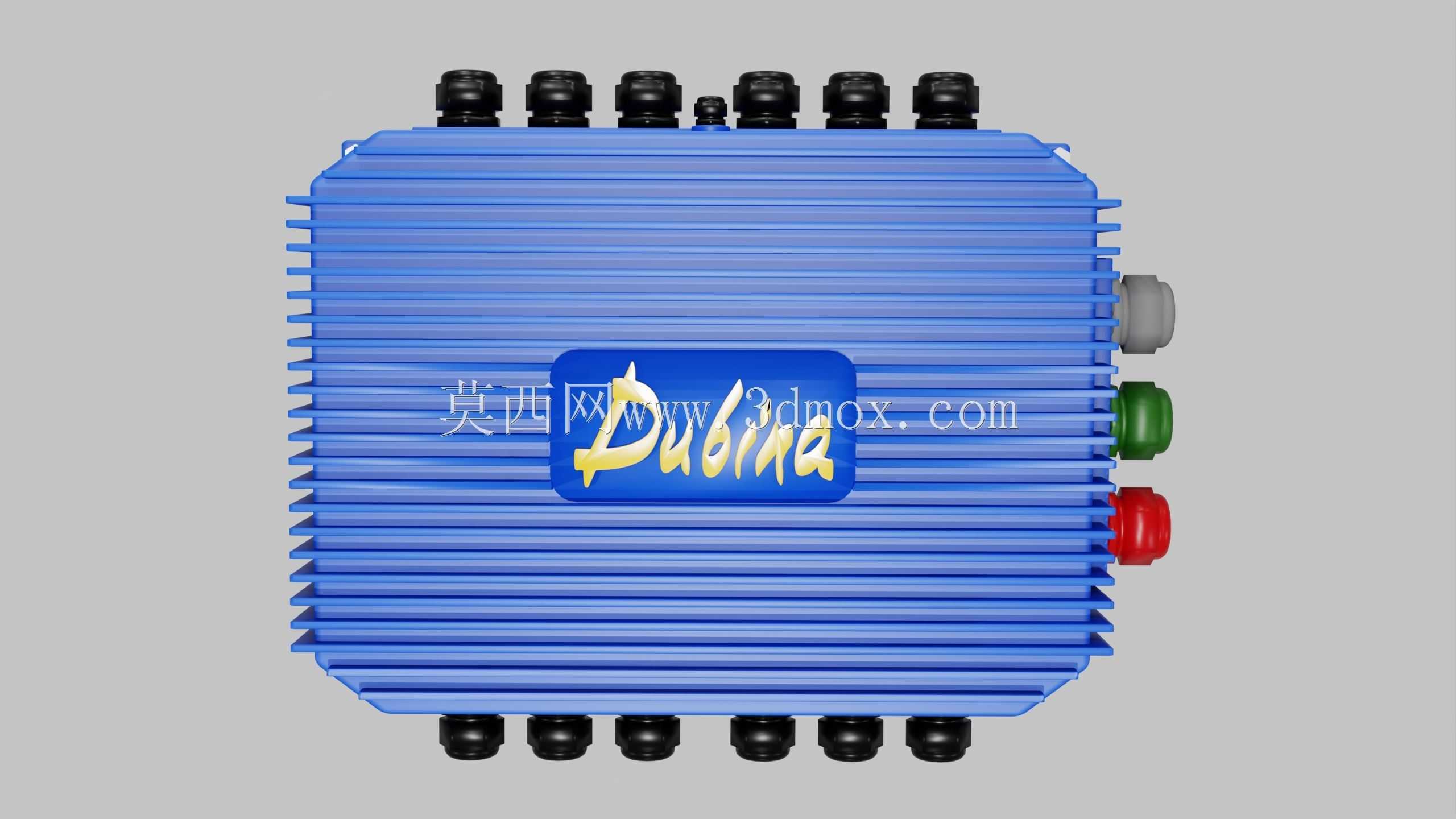

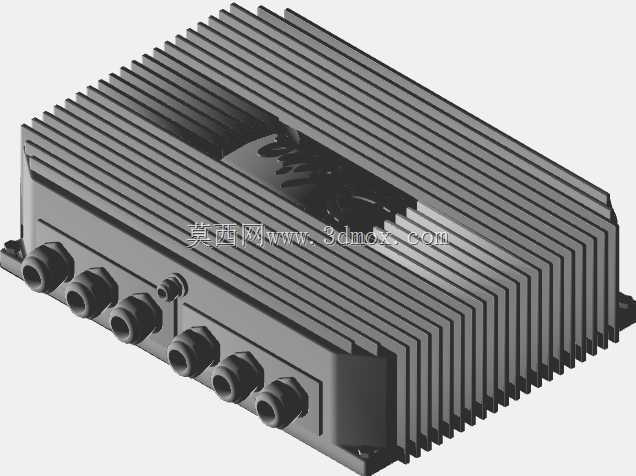

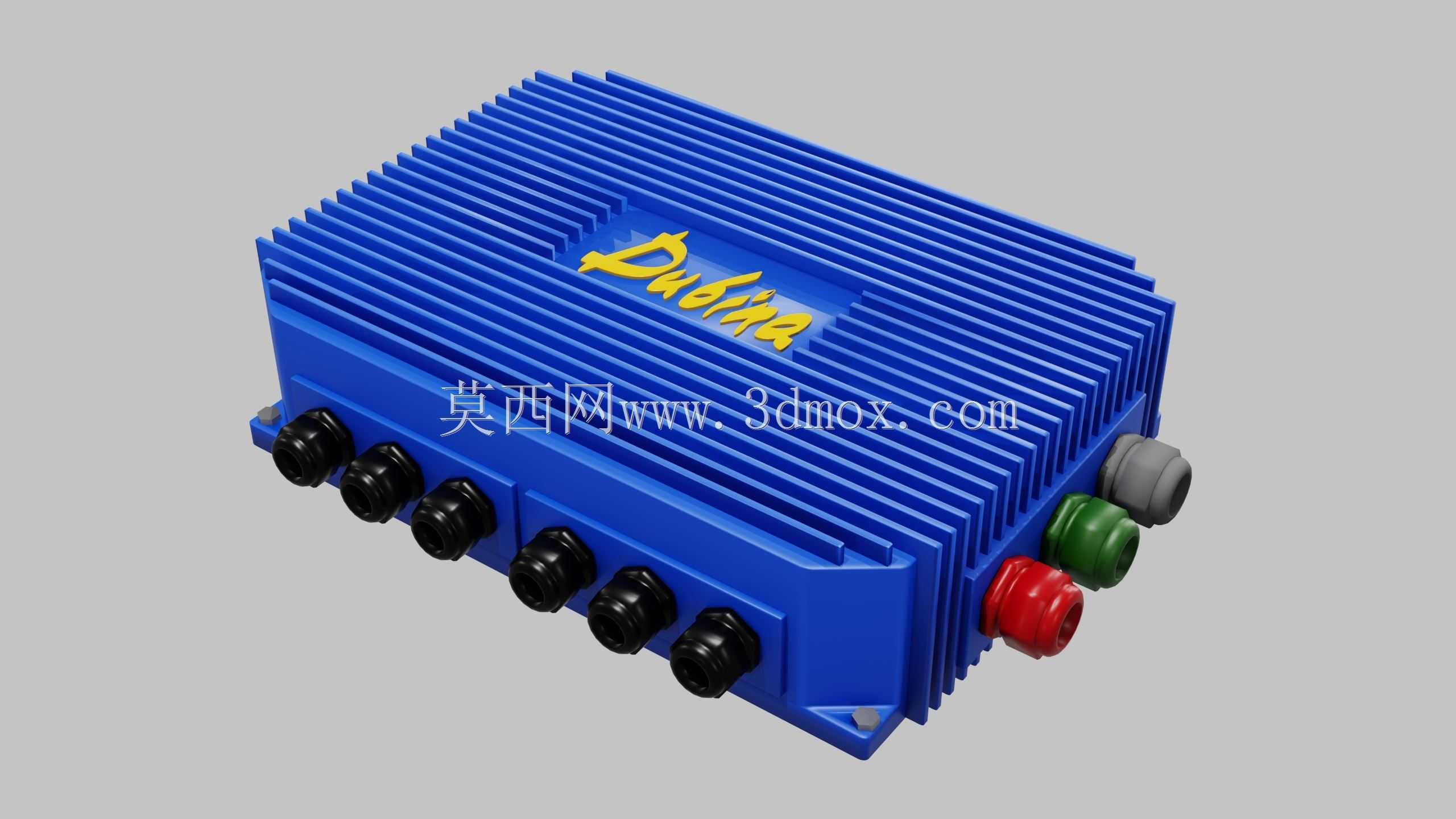

　　壳体侧面布置有多组防水接线端口，其中一侧排列多个黑色圆形连接器，用于电机相线、霍尔信号、辅助电源或控制信号接入；另一侧设置红、绿、灰等不同颜色的大尺寸端口，便于区分主电源、电机相线或关键功能回路。端口采用外伸式圆柱接头结构，配合螺母锁紧形态，能够体现车载电控设备对防尘、防松、防误插的设计要求。进行三维布置时，需要重点保留接头外侧的插拔手空间和线束弯曲半径，不能只按壳体本体轮廓预留安装位置。若端口距离车架纵梁、电池箱体或车身覆盖件过近，实际装配中会出现电缆无法弯曲、锁紧工具无法操作、后期维护拆卸困难等问题。

　　模型的外形比例按实物1:1关系建立，主体长宽高约为460mm、370mm、110mm，整体呈扁平矩形箱体。底部带有安装固定耳位，孔位位于壳体边角附近，适合通过减振垫或螺栓固定在车架安装平台上。结构设计人员在利用该模型进行整车布局时，应同时考虑控制器本体轮廓、散热鳍片顶部安全间隙、侧向连接器长度以及底部安装面高度。扁平壳体有利于降低布置重心，但较大的长宽尺寸对安装平面平整度提出要求；若支架焊接后存在明显翘曲，紧固时可能使壳体承受附加应力，长期振动下影响密封和内部电路板可靠性。

　　产品功能上，该控制器通过功率变换回路调节无刷电机运行状态，使电机在不同油门开度下输出相应转速和扭矩。车辆启动时，控制器需要完成低压信号检测与动力回路平稳投入，避免突然冲击；正常行驶中，它根据加速指令持续改变输出；制动或减速时，可参与电机反拖与能量回馈逻辑；倒车工况则通过控制策略改变电机运行方向。由于这些过程都伴随大电流切换，壳体内部通常容纳功率管、母线电容、驱动板、电流采样和保护电路，外部鳍片壳体不仅是防护件，也承担热管理结构的作用。

　　在建模思路上，外观结构以规则箱体为基础，先建立底部容纳腔和侧壁，再叠加顶部大面积散热鳍片。鳍片数量较多、节距均匀，适合采用阵列方式构建，但端部与侧壁交接处需要保留真实倒角和连续过渡，避免模型呈现生硬的薄片堆叠。侧面连接器应单独建立接头本体、密封段和锁紧螺母形态，不同颜色端口可通过材质区分，以便在总装评审中快速识别线束走向。安装耳、底脚孔和壳体加强区域也需要保留，因为这些特征决定了控制器与车架支架的连接方式。

　　应用于结构设计时，该模型可用于电控系统布置校核、线束走向验证、维修空间分析和散热环境评估；用于设备选型时，可根据端口数量、壳体尺寸和安装孔位判断其是否适配特定车型平台；用于三维教学或方案展示时，它能够清楚表达车载电机控制器的外部形态、接口关系和热防护设计重点。整体结构强调可靠安装、便于接线、持续散热和车载环境适应，是电动车辆电驱系统中具有典型参考意义的电控部件。
