电动汽车DubinaEvo仪表板总成结构

　　该仪表板总成面向小型电动汽车驾驶舱内部布置，属于乘员舱前部核心承载与人机交互部件，模型按实车1.0比例构建，外廓尺寸为1470mm×810mm×375mm，覆盖从驾驶员一侧到副驾驶一侧的整个前端横向空间。在整车装配关系中，仪表板通过螺钉固定于单体车身前部，上缘贴近前风挡下沿，后侧朝向驾驶员与前排乘员，下部与转向管柱、空调风道、线束及副驾安全气囊区域形成接口。

　　从实际用途看，该部件并不是单一外覆盖件，而是将驾驶员显示屏、多媒体显示屏、通风导流板、安全气囊、手套箱以及相关安装支架整合在同一总成内。仪表板上表面需要承受阳光直射、视野遮挡校核和日常清洁接触；正面区域负责信息显示、空调出风导向和中控操作；副驾驶侧手套箱提供储物空间；安全气囊区域则要求外形连续、弱化线及安装边界在结构上预留准确。对于结构设计人员而言，这类件的重点不只在外观曲面，还在于内部空间能否容纳屏幕、风道、气囊模块、线束接插件和固定点，同时保证装配顺序可行。

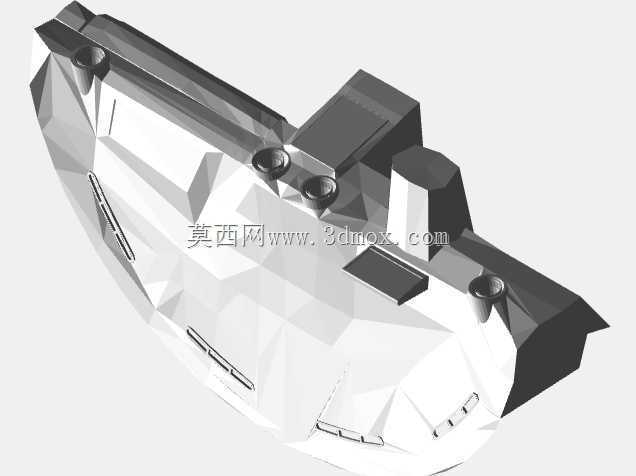

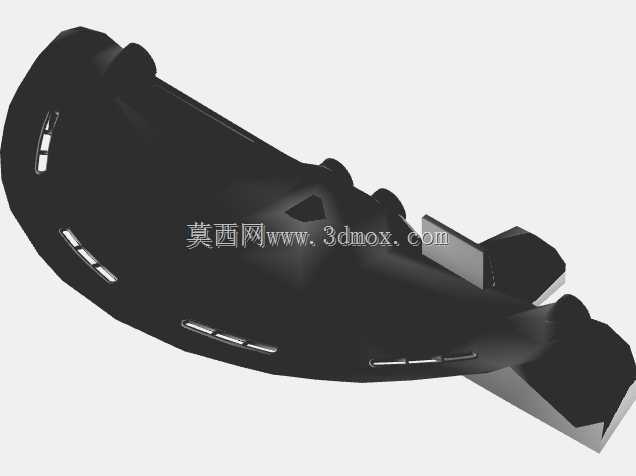

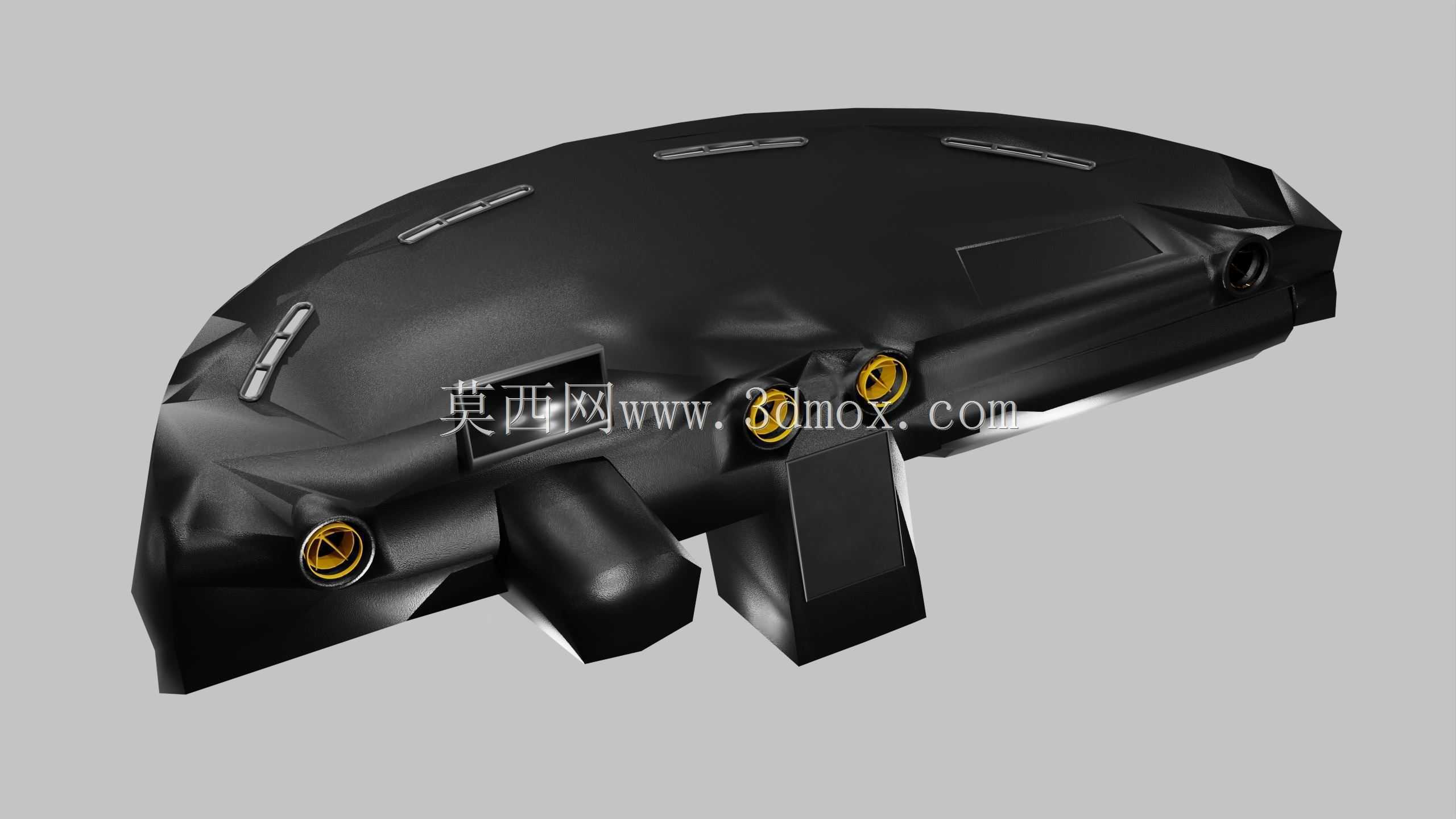

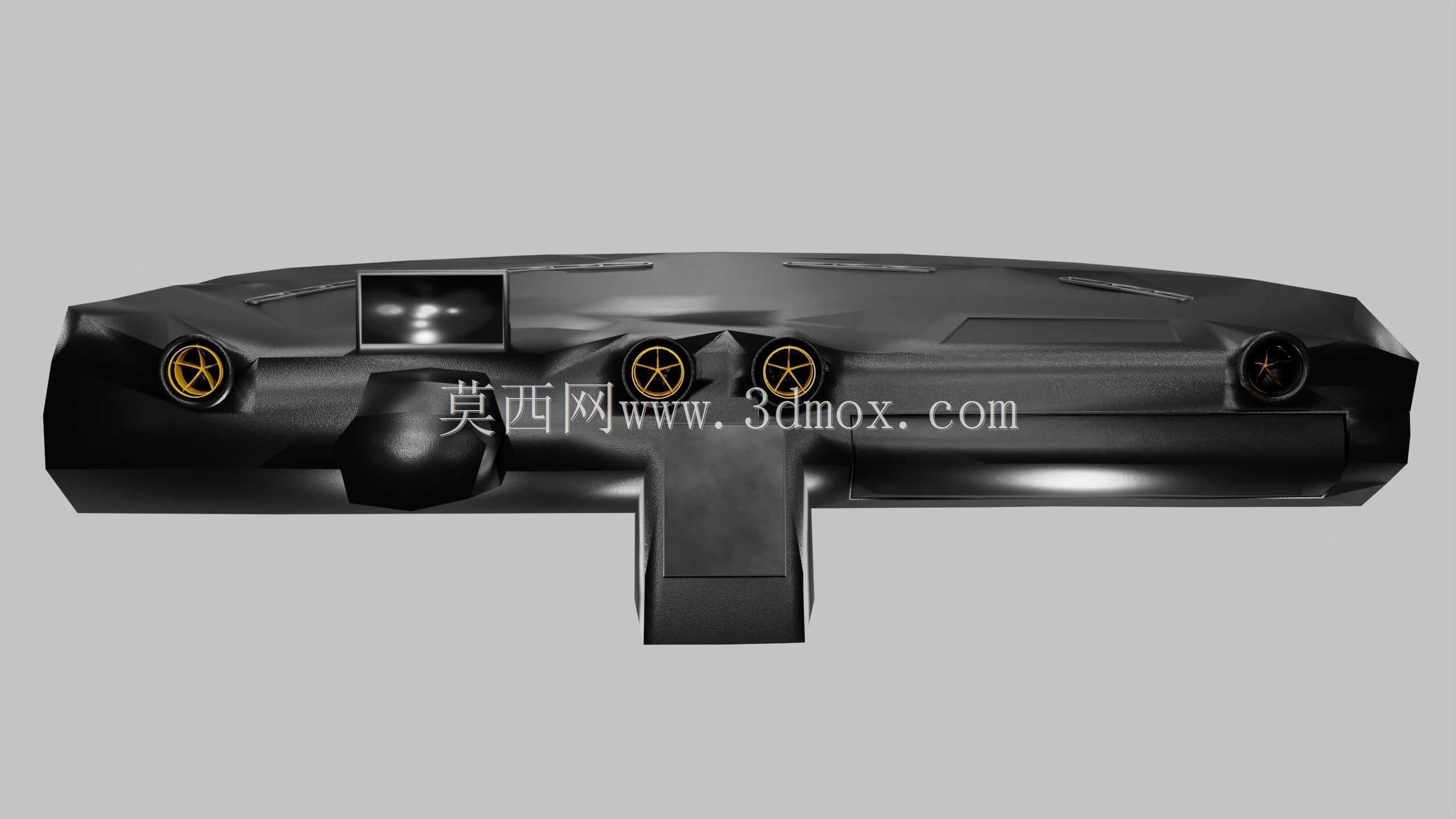

　　建模思路上，曲面主体采用连续大面控制仪表板上盖与前脸的过渡，顶部横向弧度跟随风挡玻璃下缘和整车宽度方向变化，两侧向下包络至A柱及门板相邻区域。前部造型保留了较明显的分块特征：驾驶员区域围绕显示界面和转向视野形成独立轮廓，中控区域向乘员侧延伸，副驾区域则兼顾手套箱开启空间和气囊布置。圆形接口与出风口位置在模型中以独立结构表达，便于后续核对风道对接、装饰圈装配以及周边件间隙。下部伸出的安装柱、支脚和盒状结构，可作为与车身横梁、支架或附属模块连接的参考边界。

　　在工程应用中，该三维数据可用于驾驶舱总布置校核、内饰造型评审、安装点位分析以及零部件干涉检查。进行整车布置时，需重点检查仪表板上沿与驾驶员视线的关系，避免反光或遮挡道路视野；核对转向盘、组合开关、显示屏与仪表罩之间的安全距离；确认空调风道从HVAC单元到出风口的路径是否顺畅，避免因背部筋位或支架造成风量损失；还要检查气囊展开路径、手套箱开启角度以及膝部空间是否满足乘员保护要求。

　　安装边界方面，1470mm的横向宽度决定了该件基本占据座舱前端全宽，设计时不能只看本体外形，还要给左右端盖、门密封条、A柱饰板和线束过孔留出配合余量。810mm的纵深关系到仪表板与风挡、中控扶手及乘员膝部之间的距离，375mm的高度则影响仪表视野、屏幕安装倾角和上部储物或除霜通道布置。螺钉固定点应与车身前端钣金或横梁支撑位置对应，若支撑跨距过大，塑料本体在受热和振动条件下容易出现异响、下垂或配合间隙不均。

　　对于塑料仪表板而言，壁厚、加强筋、安装柱根部圆角和脱模方向都需要在曲面完成后进一步细化。大面外观应避免突变褶皱，背部则需要通过筋板提升刚度，但筋位不宜直接导致外观缩痕。出风口、屏幕框和气囊门周边属于刚度与精度要求较高的区域，通常需要局部加强或与独立支架配合。手套箱开口周边要兼顾门板运动轨迹和锁扣安装，安全气囊区域则不能随意布置高刚性结构阻挡展开。

　　该模型把仪表板外部造型、主要功能开口和下部安装形态集中呈现，适合作为电动汽车内饰开发阶段的数字样件参考。使用时可围绕人机工程、装配工艺、模具分型和周边系统匹配继续深化，使外观曲面与内部结构、车身接口及功能模块形成一致的工程方案。
