电动汽车碳纤维防侧倾稳定杆总成

　　这套防侧倾杆总成面向电动汽车底盘悬架开发场景，主要用于在车辆转弯、变道、紧急避让以及单侧路面起伏时抑制车身侧倾。它并不承担全部垂向载荷，而是通过左右悬架之间的扭转载荷传递，把一侧车轮受到的车身姿态变化部分分配到另一侧，从而降低车身 roll 角，改善轮胎接地状态，也让转向响应更稳定。对于电池包布置在地板下方、整车质心和重量分布与传统燃油车不同的电动平台，这类横向稳定件在底盘调校中具有比较明确的工程价值。

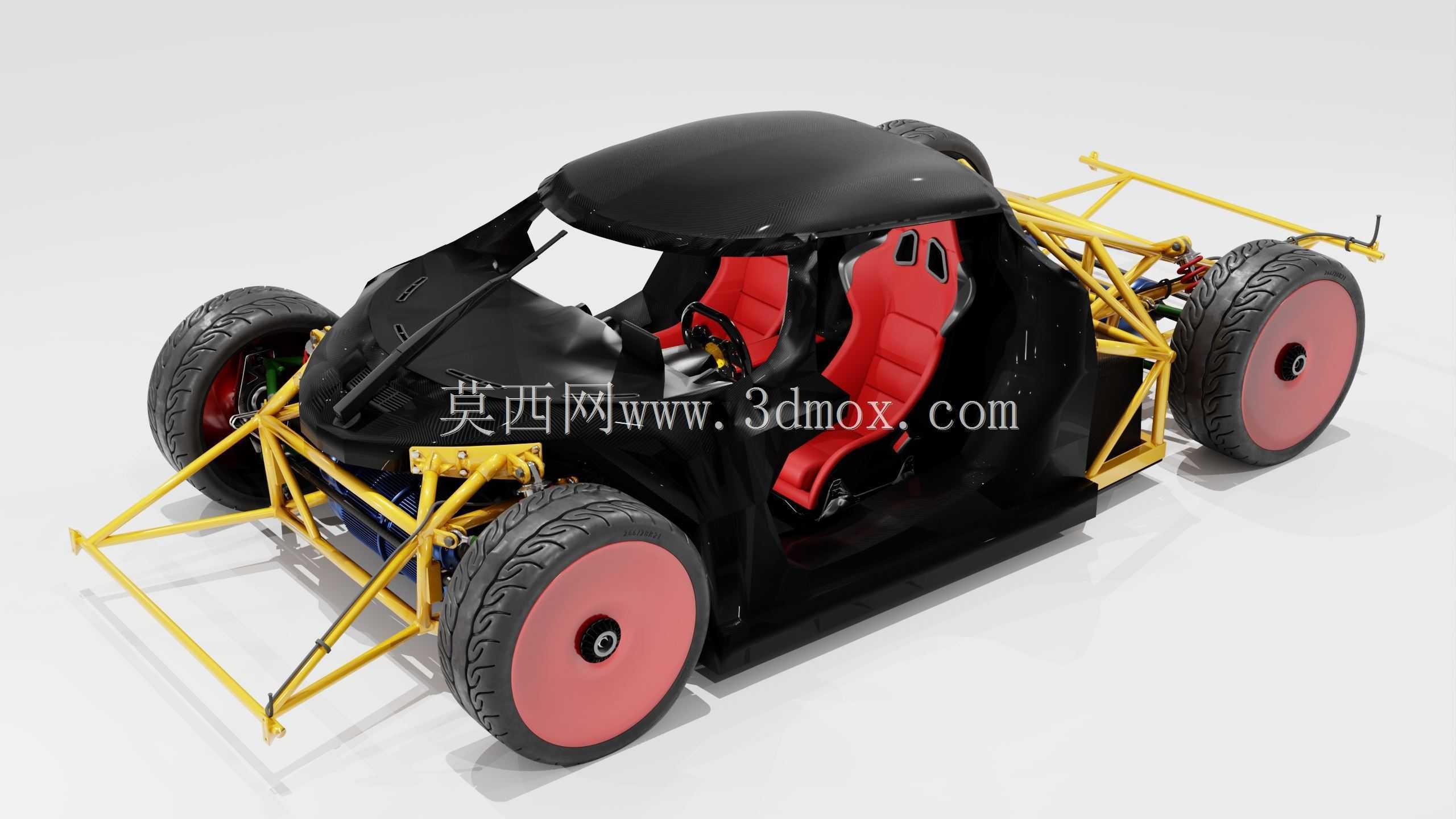

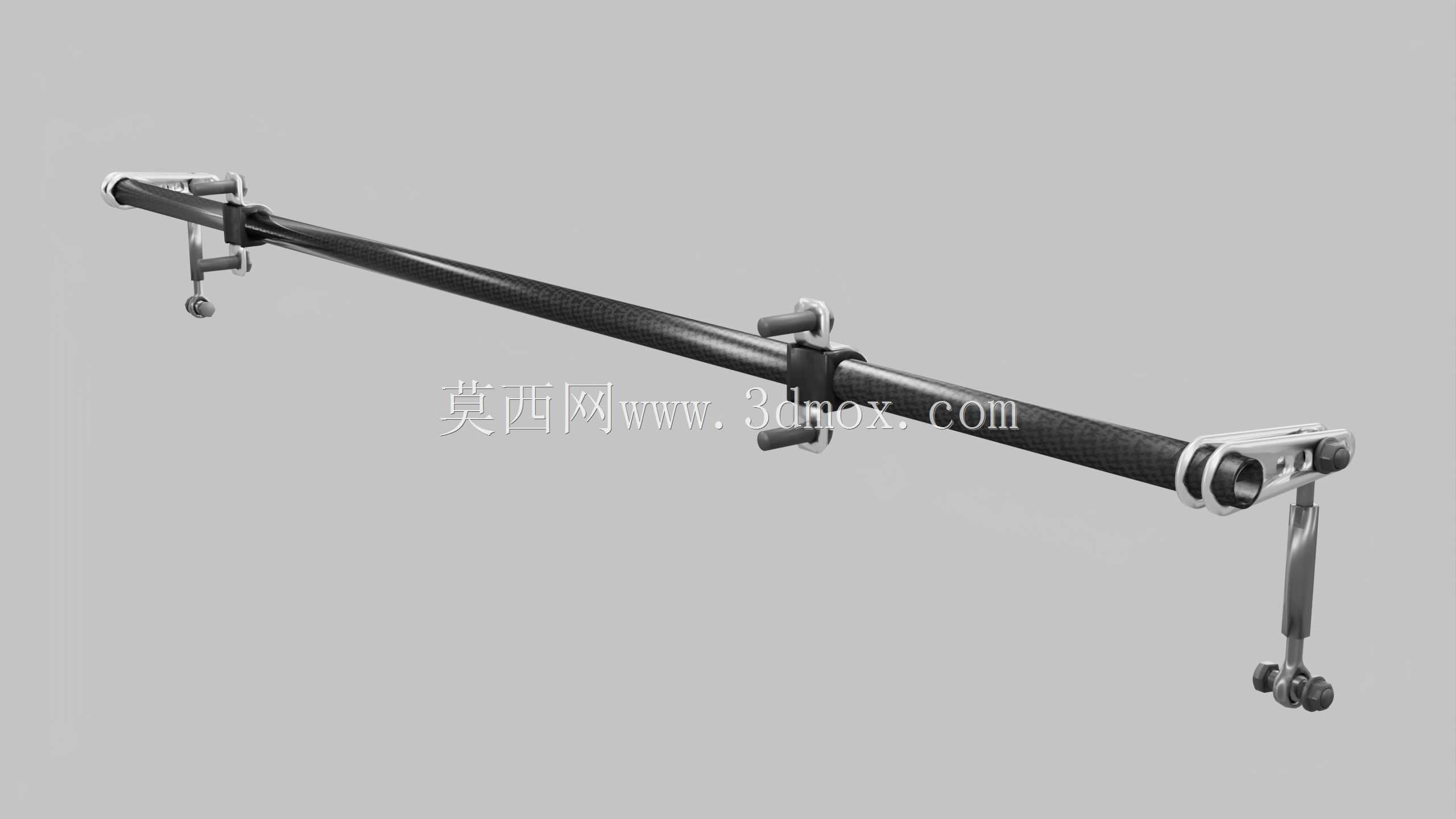

　　模型主体为一根长约1.7米的横向稳定杆，整体呈U形布置，杆身截面为圆形。中段长杆通过两个抱箍式安装座与车架或副车架区域连接，端部则通过连杆、球铰和下臂支架相连。结构上可以看到碳纤维杆身与金属端部接头、夹具、销轴、垫片、锁紧件之间的装配关系。碳纤维材料用于主杆部分，优势在于较高的比刚度和较轻的质量；金属接头则负责提供铰接、夹紧和载荷传递界面。这样的材料组合在建模时不能只做外观表现，还需要把杆体、夹套、端座、连杆和球头之间的同轴、避让和安装方向表达清楚。

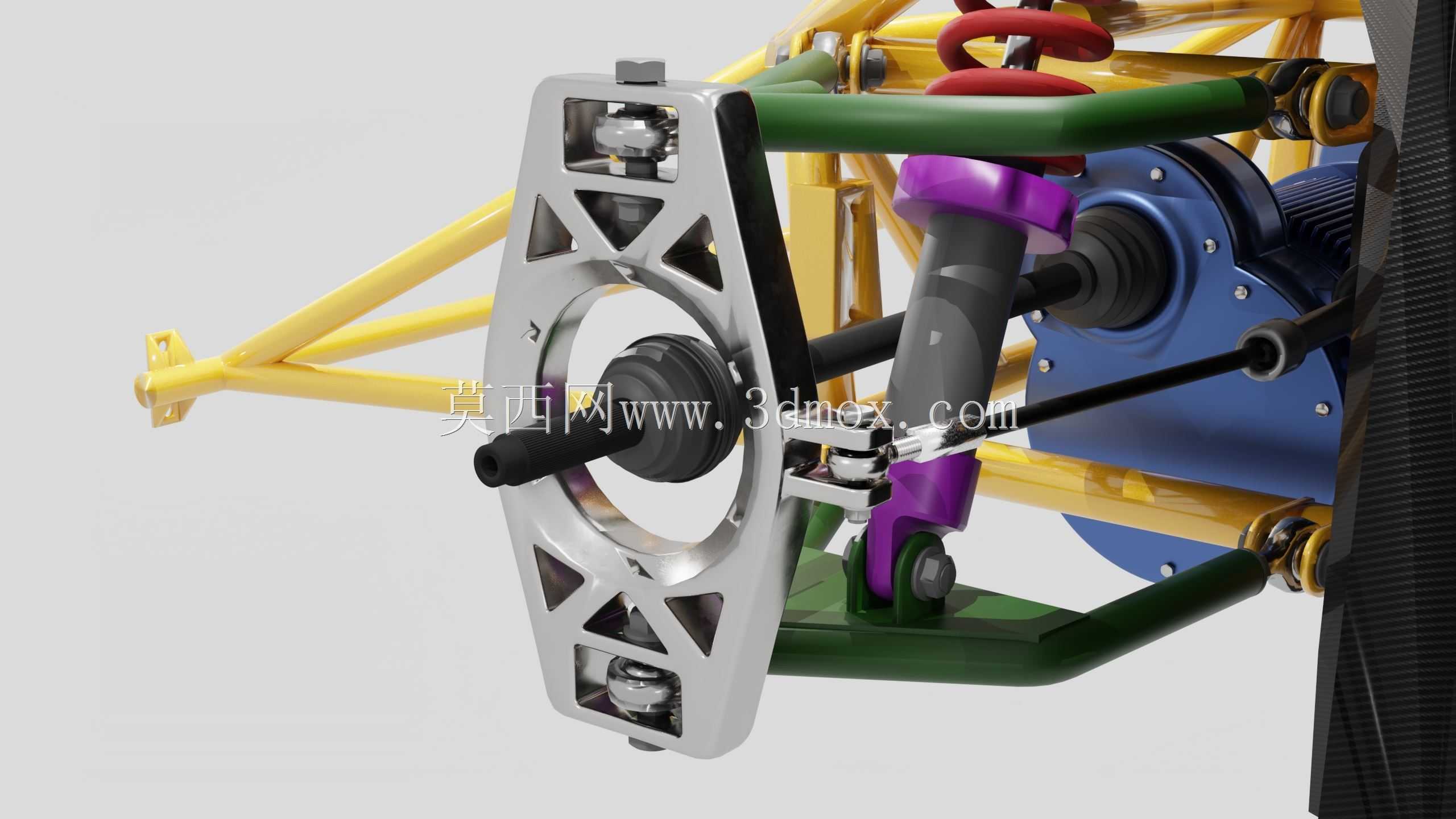

　　从实际功能看，稳定杆的核心不是单纯“把两侧连起来”，而是利用杆身扭转产生回复力矩。车辆两侧悬架同向跳动时，稳定杆扭转较小，对舒适性的干预有限；当两侧悬架反向运动，例如过弯时外侧压缩、内侧拉伸，杆身被强制扭转，弹性反力矩会限制车身继续倾斜。端部连杆的长度、球铰角度和安装点位置会直接影响运动传递效率。若连杆在极限跳动时与下摆臂、制动管路、驱动轴或电池包护板发生干涉，即使杆身刚度计算合理，实车也会出现异响、磨损或卡滞。因此，三维设计中需要保留端部关节的摆动空间，并校核车轮上跳、下落和转向组合工况下的边界。

　　建模思路上，杆身可按中心线驱动方式建立，再沿路径生成圆形截面；U形弯折区和端部过渡区要保持连续，避免出现曲率突变导致的应力集中。碳纤维复合材料构件在真实工程中还会涉及铺层方向、缠绕工艺和接头连接方式，但在结构方案阶段，模型至少应准确表达外径、弯曲半径、夹箍位置、端座轴线以及连杆安装孔位。金属抱箍不宜简单贴在杆身上，应体现衬套或夹紧间隙，因为实车装配中稳定杆通常通过橡胶衬套或复合材料衬套与支架连接，既允许杆身扭转，又能隔振并限制横向窜动。

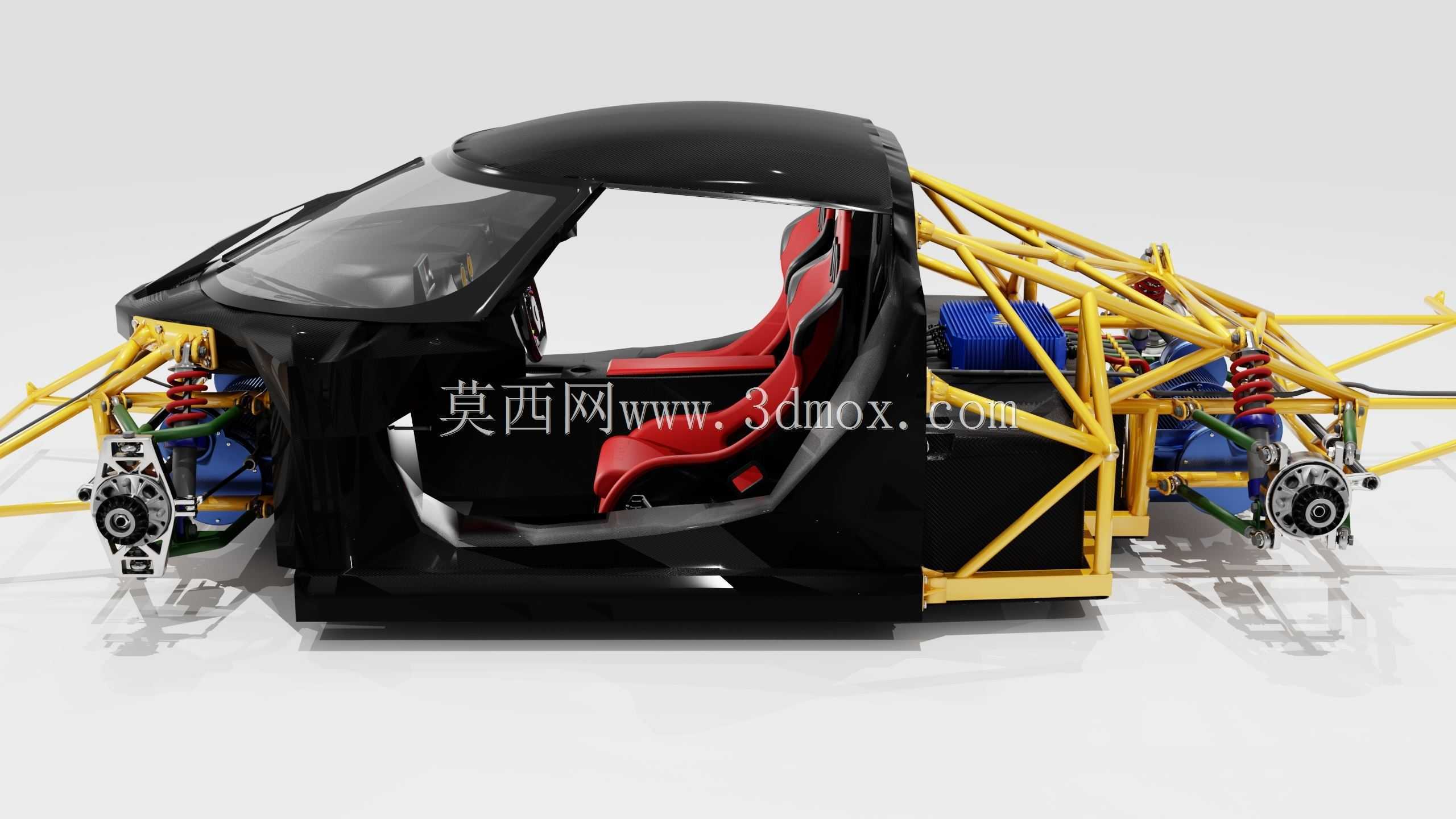

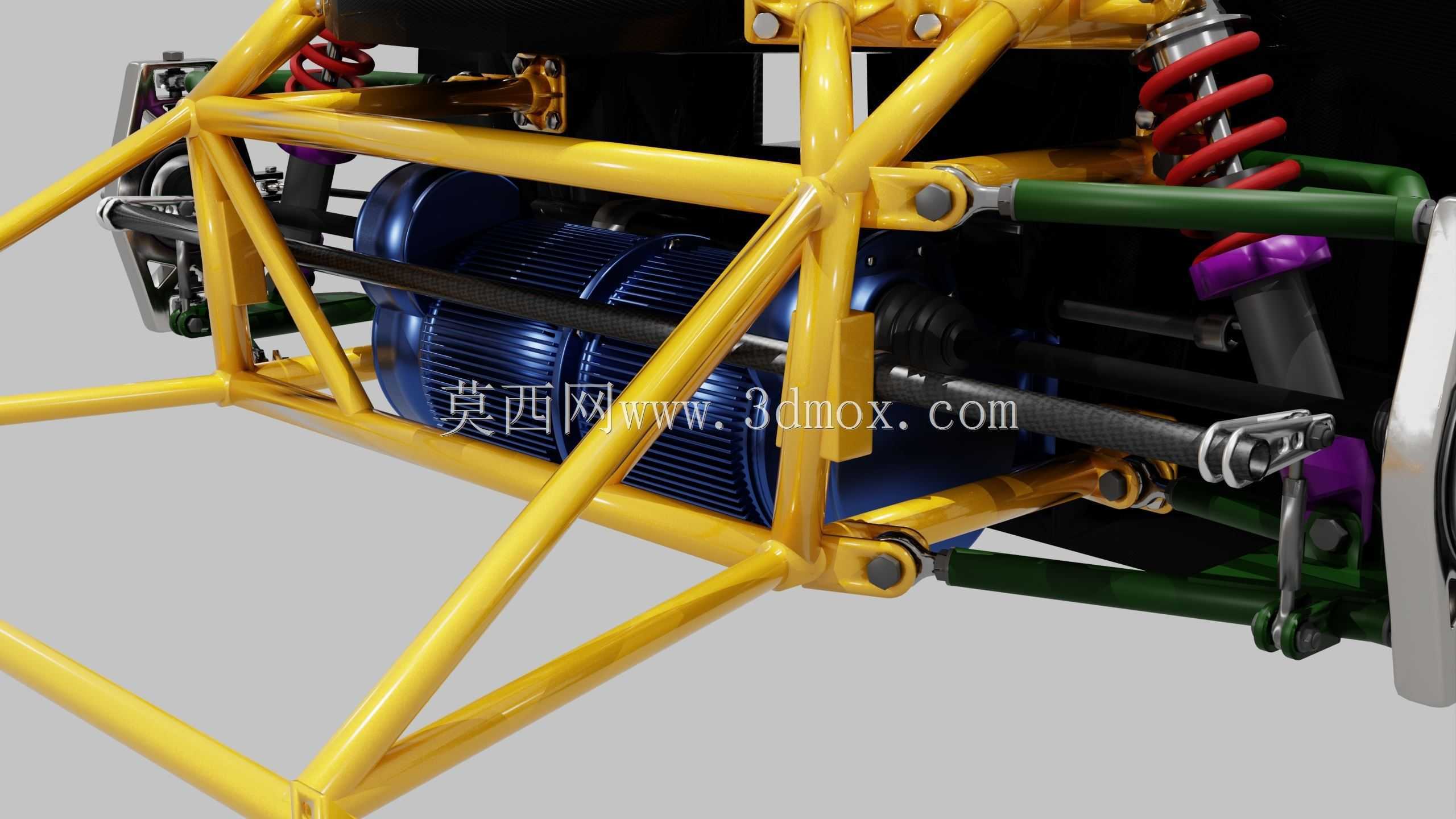

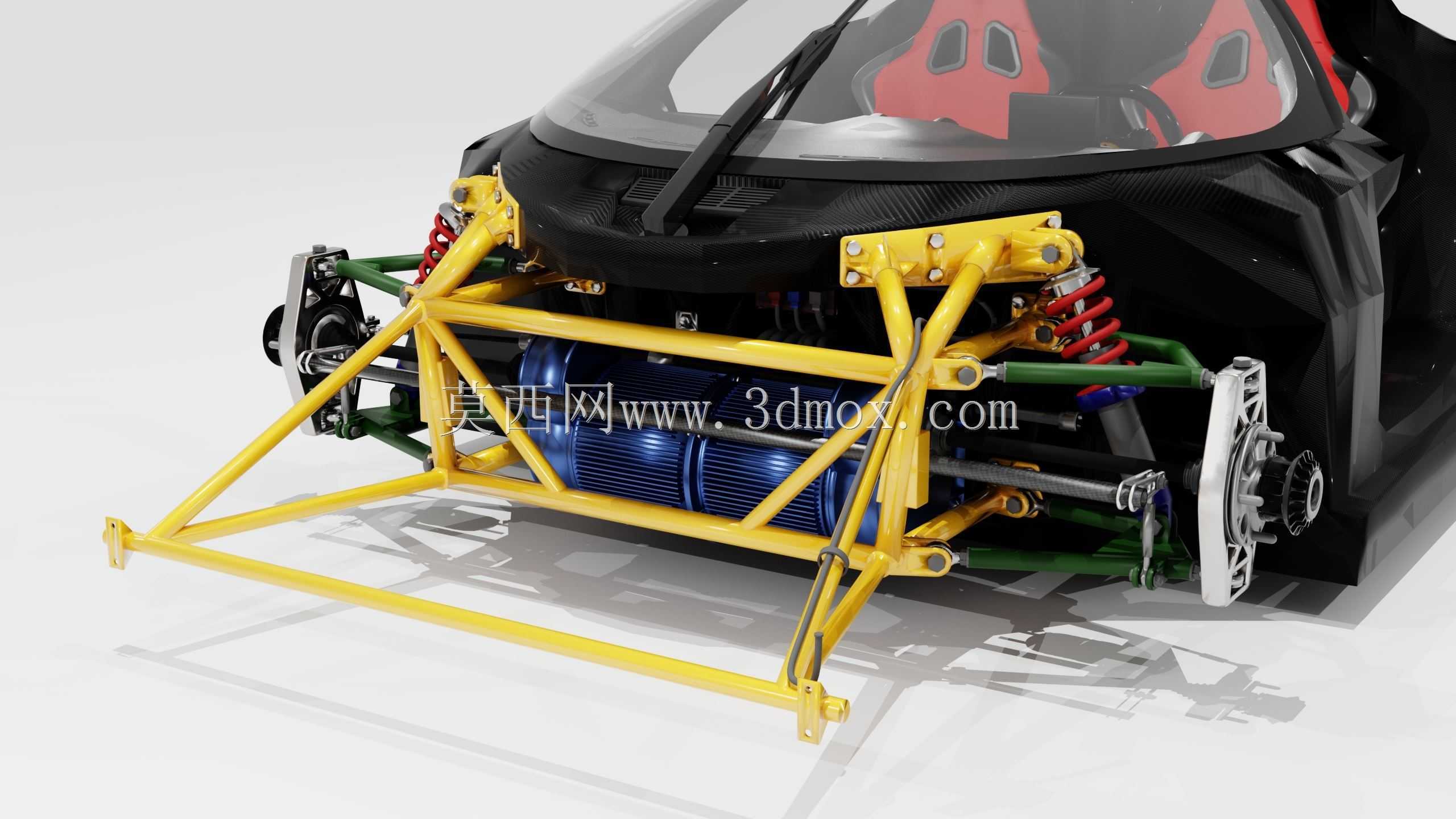

　　安装边界方面，中段两个固定点决定了杆身在底盘上的横向位置和旋转基准，端座通过小连杆连接到下臂支架，连杆两端球铰的中心距需要与悬架硬点匹配。设计时应关注三类间隙：其一，杆身与车架、电池包外罩、底板加强梁之间的静态间隙；其二，悬架全行程运动时杆体、连杆与周边件的动态间隙；其三，维修装配时抱箍螺栓、球头螺母和工具所需的操作空间。若模型用于底盘总布置，这些边界比单纯外观曲面更重要。

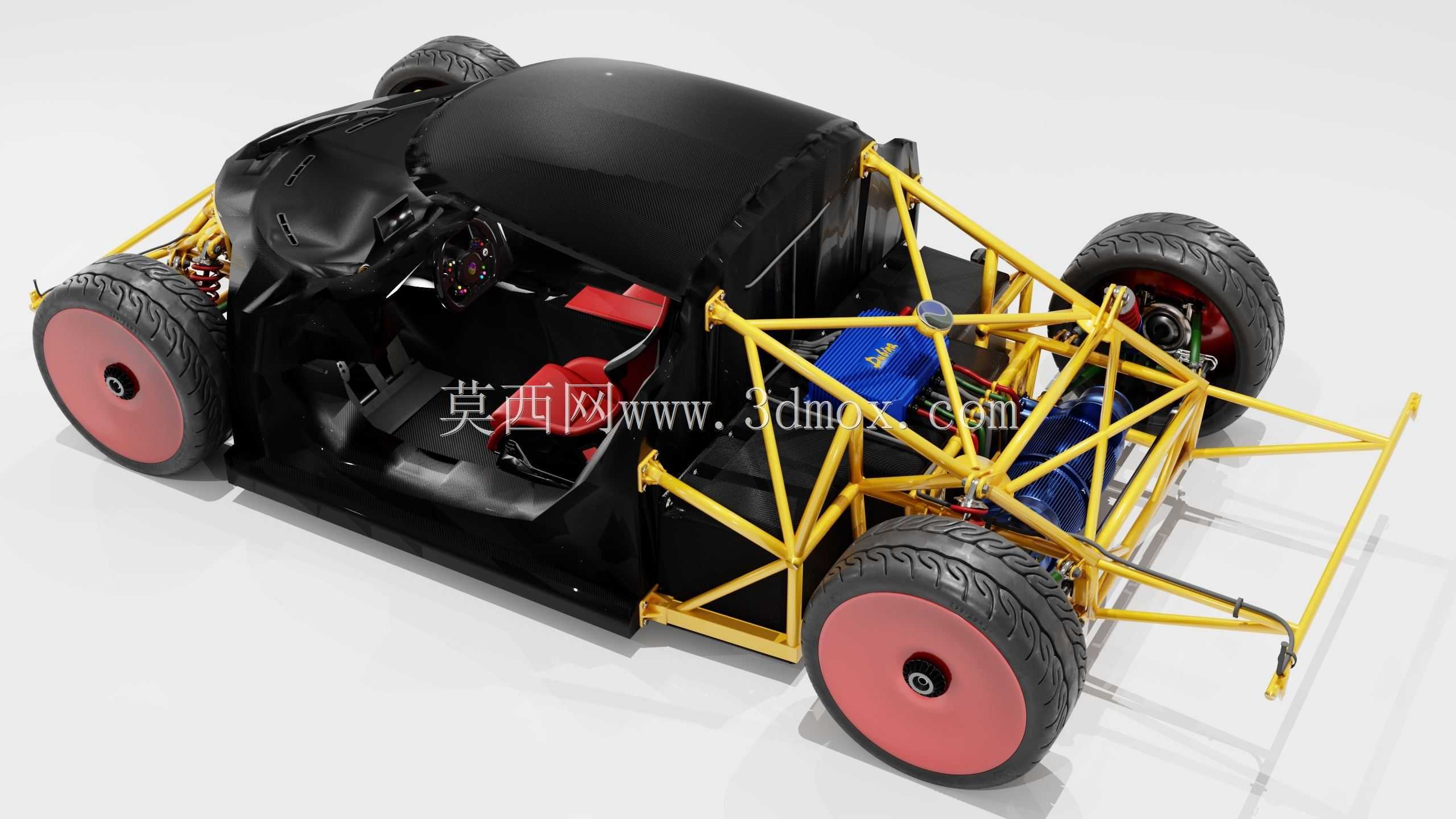

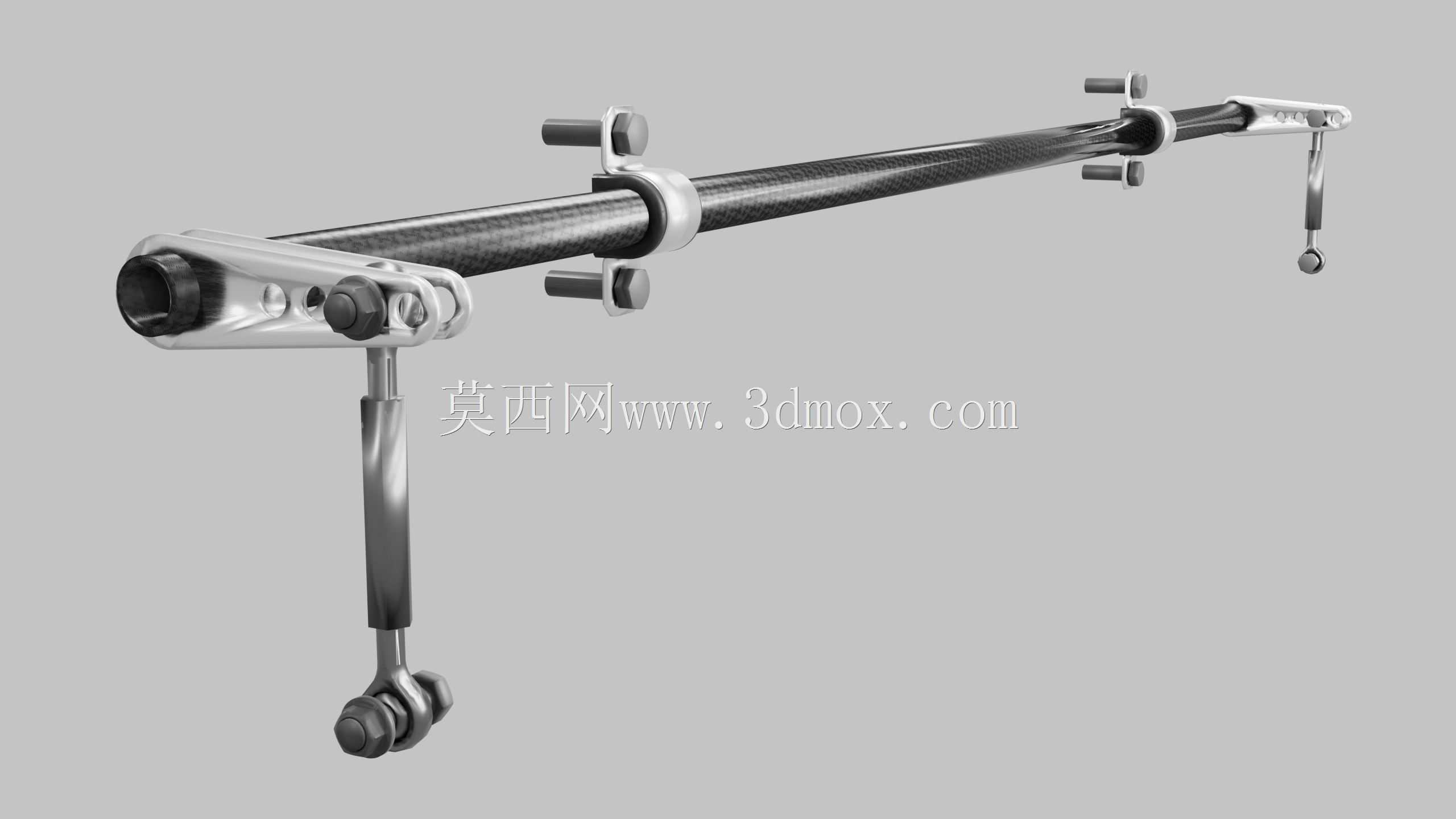

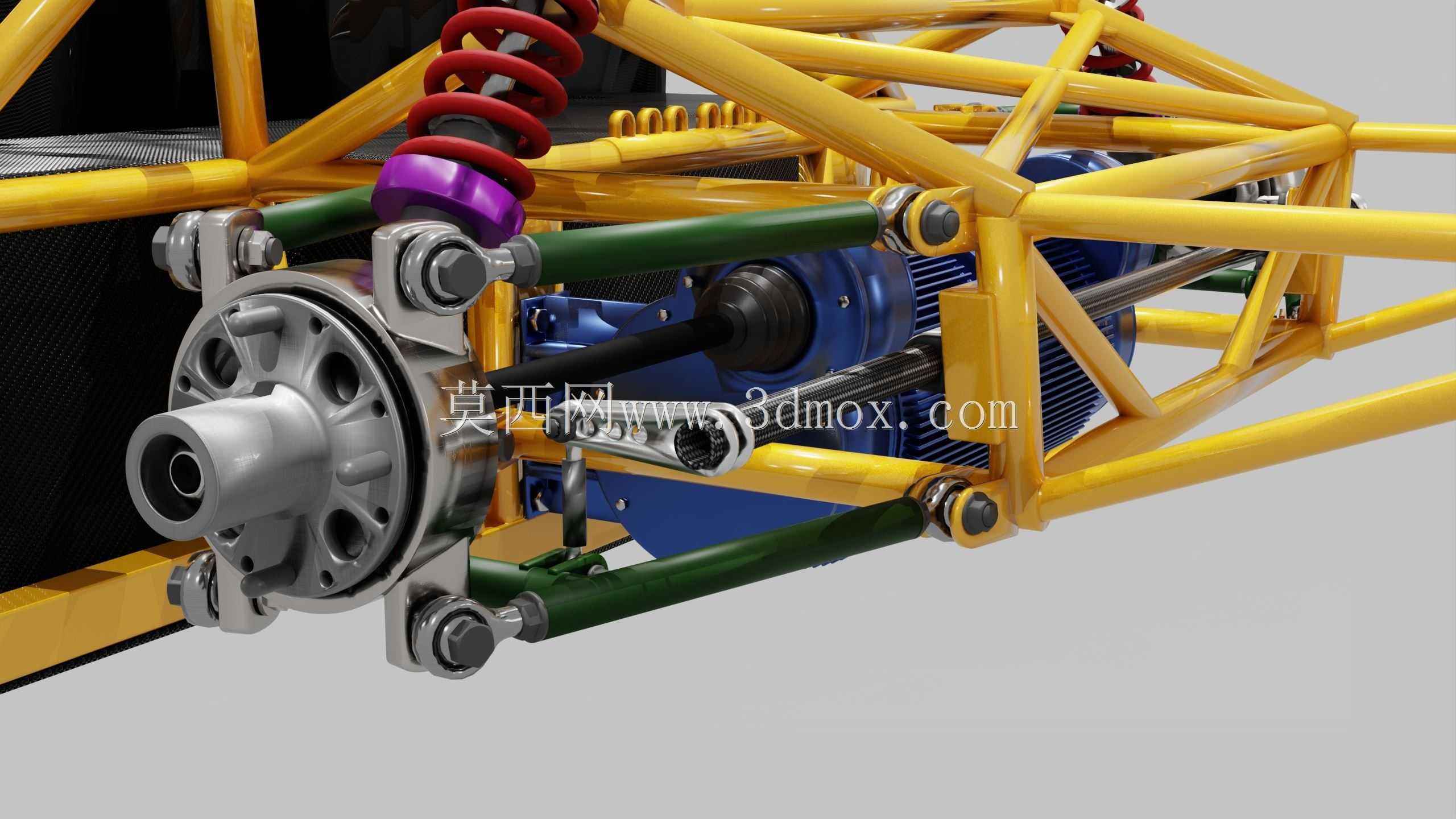

　　外形上，长杆横向贯穿，两端向下或向悬架侧延伸，形成典型的U形稳定杆布局。杆体表面采用碳纤维纹理，端部金属件包含银色机加工接头、黑色衬套座、圆柱形销轴以及带球形关节的垂向连杆。夹箍位置对称布置，既承担固定作用，也作为杆身扭转支撑点。端部小连杆下端通过球头与下摆臂支架连接，能够适应悬架运动中的角度变化，减少纯刚性连接带来的附加弯矩。

　　在汽车底盘开发中，该模型可用于悬架硬点校核、稳定杆布置评审、装配工艺讨论以及教学演示。结构工程师可以据此检查杆径、跨度、固定点间距和连杆角度之间的关系；总布置工程师可以关注其与电池包、副车架和下控制臂的空间关系；建模人员则可通过该案例练习长杆类零件、复合材料外观、金属铰接组件和装配约束的综合建模。整体结构并不复杂，但对安装位置、运动间隙和载荷传递路径的表达要求较高，属于汽车悬架系统中典型而关键的横向稳定部件。
