平行齿直齿圆柱传动齿轮结构

　　直齿圆柱齿轮是机械传动系统里应用最广泛的基础传动零件之一，这类零件的核心特征是轮齿方向与齿轮自身轴线完全平行，不存在螺旋升角，在平行轴动力传递场景中承担转速变换、扭矩传递、运动方向匹配的核心作用。从实际设备应用场景来看，这类齿轮大量出现在小型减速箱、机床进给机构、轻工传动设备、电动工具传动组、家电动力输出单元以及普通输送设备的平行轴传动链路里，和斜齿轮相比，直齿圆柱齿轮在啮合过程中不存在轴向分力，支撑轴系不需要额外配置承受轴向载荷的止推结构，轴和轴承的选型计算可以简化，中小载荷、中低速传动场景下的装配维护成本更低。

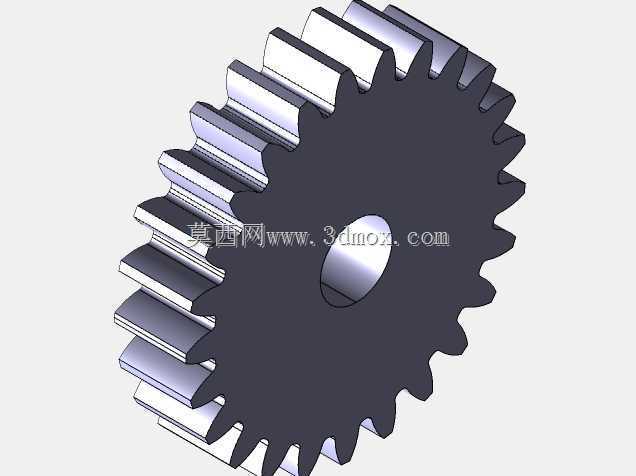

　　从结构设计思路层面拆解，这款齿轮采用最经典的盘式齿轮构型，中心设置贯通式安装轴孔，用于和传动轴形成周向固定配合，实际工程设计中，轴孔和传动轴的配合公差通常根据载荷特性选取过渡配合或者小间隙配合，重载冲击场景下会在轴孔位置加工键槽，通过平键实现扭矩的可靠传递，轻载定位场景也可以采用过盈配合或者顶丝锁紧的固定方式。齿轮轮缘部分均匀分布渐开线齿形，渐开线齿廓的设计优势在于啮合过程中传动比恒定，轮齿进入啮合和退出啮合的过程平稳，不会出现刚性冲击带来的传动比波动，齿廓的渐开线参数由模数、齿数、压力角三个核心参数共同确定，模数直接决定单齿的厚度和轮齿的承载能力，齿数决定齿轮整体分度圆直径，标准压力角通常选用20度，兼顾齿根抗弯强度和齿面接触强度。

　　齿轮的本体结构分为轮齿、轮缘、腹板、轮毂四个部分，这款齿轮没有设置额外的减重孔，整体腹板为实心盘式结构，这种构型适合齿宽较大、传递扭矩较高的工况，实心腹板的刚性更好，在交变载荷下不容易出现腹板共振变形，小尺寸齿轮直接采用棒料加工成型即可，大尺寸版本如果需要控制自重，也可以在腹板位置均匀开设减重孔，在保证整体刚性的前提下降低零件转动惯量，减少传动启停过程中的惯性冲击。齿轮两端的端面加工平整，和轴线保持垂直，装配时可以通过轴肩或者套筒实现轴向定位，保证齿轮在轴上的位置精度，避免运转过程中出现轴向窜动导致轮齿啮合偏载。

　　从安装边界和尺寸匹配的角度来看，齿轮的轴向安装空间只需要略大于齿轮自身齿宽即可，因为轮齿和轴线平行，啮合的两个齿轮轴线必须保持严格平行，中心距需要和两个齿轮分度圆半径之和的理论值匹配，中心距偏差过大会导致齿侧间隙不合理：间隙过大时传动反向空程量大，正反转切换时会产生冲击噪音；间隙过小时轮齿啮合卡滞，运转阻力上升，齿面磨损加快。安装时两个啮合齿轮的端面需要处于同一平面，轴向错位量不能超过齿宽的合理比例，否则会导致轮齿有效接触面积下降，局部齿面载荷集中，过早出现断齿或者点蚀失效。

　　功能特性方面，平行齿直齿轮的啮合接触线是沿齿宽方向的整条直线，轮齿进入啮合时沿全齿宽同时接触，退出啮合时同时分离，相比斜齿轮的渐进式啮合，它的加工工艺更简单，用普通滚齿、插齿设备就可以完成高精度加工，检测环节只需要测量公法线长度、齿圈径向跳动、端面跳动几个核心参数就可以控制加工精度，不需要额外检测螺旋角偏差，制造成本在所有齿轮类型里属于最低的一档。日常维护中，直齿传动的润滑方式选择灵活，低速轻载场景可以采用润滑脂润滑，中速工况采用油浴润滑即可，不需要复杂的喷油润滑结构。设计建模过程中，渐开线齿廓的精准生成是核心环节，需要先根据参数计算基圆直径，生成渐开线曲线后阵列得到全部轮齿，再对齿根位置做圆角过渡，降低齿根应力集中，保证零件的抗弯疲劳寿命，整体结构完全适配平行轴动力传递的各类常规传动场景。
