法兰式手动蝶阀控制组件结构设计

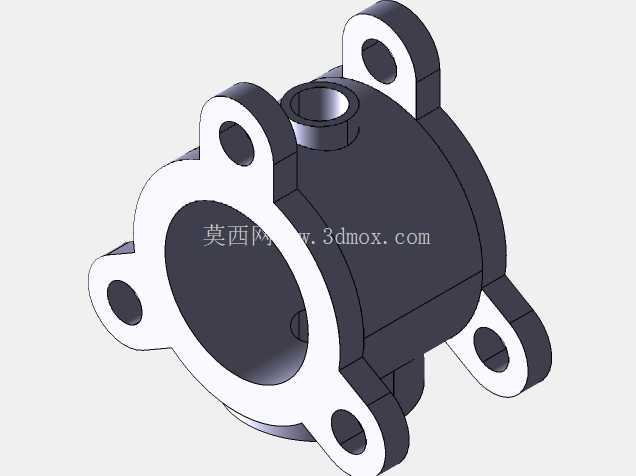

　　在民用给排水、工业循环水、低压流体输送管路系统中，这类蝶阀组件是管路通断与流量调节的核心执行部件，相比同通径的闸阀、截止阀，蝶阀结构长度更短，安装占用空间更小，启闭行程仅需阀板旋转90度即可完成全开到全关的动作，操作力矩更低，非常适合大口径管路的现场手动操作场景。从结构设计来看，该组件采用法兰式连接结构，阀体一侧设置带均布安装孔的三耳法兰对接端，另一侧为对称双吊耳结构的法兰对接面，安装孔位沿法兰端面圆周均匀分布，能够匹配对应压力等级的管路法兰标准，安装时通过螺栓穿过法兰孔完成与上下游管路的刚性连接，密封面贴合后可承受低压工况下的流体压力，避免介质泄漏。

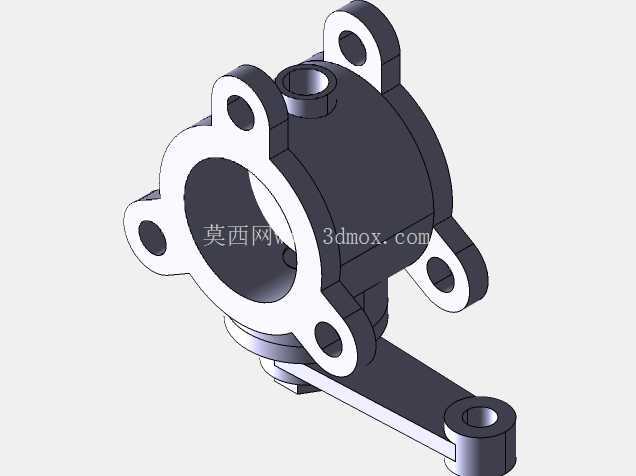

　　阀体中部为圆柱形流道腔，内部装配可绕轴旋转的蝶板，阀轴从阀体上部的轴孔穿出，连接外部的驱动摆臂，也就是图中延伸出的带孔操作臂，现场操作时可在摆臂端部的安装孔加装手柄或者连杆机构，通过转动摆臂带动阀轴旋转，从而驱动阀板在流道内转动，实现流量调节或者通断控制。设计过程中需要重点考虑阀轴与阀体轴孔的配合间隙，既要保证阀轴转动灵活无卡滞，也要设置对应的密封结构避免介质从轴孔处外漏，通常会在轴孔位置加装O型密封圈或者填料密封结构，适配常温水类介质的密封需求。

　　从安装边界来看，该组件的结构长度远小于同通径的截止阀，法兰端面的安装孔位公差需要符合对应管路法兰的标准要求，保证现场安装时螺栓能够顺利穿入，不需要额外扩孔调整；上部的驱动摆臂转动范围内不能有其他管路或者结构件干涉，保证操作时摆臂可以完成90度的全行程转动，不会被周边部件阻挡。实际应用中，这类蝶阀组件多用于低压输送场景，工作压力通常不超过1.6MPa，适用介质为常温清水、无强腐蚀性的工业流体，在暖通空调循环水管路、建筑给排水管路、小型工业设备冷却水回路中应用十分广泛。设计时还需要考虑流体经过阀板时的流阻特性，蝶板边缘做圆弧过渡处理，减少全开状态下的流体压损，同时阀板与阀体密封面的贴合精度要满足密封要求，全关状态下无明显内漏。

　　阀体的壁厚设计需要满足对应压力等级的强度要求，在承受管路额定压力时不会出现变形或者开裂，法兰部位的厚度要考虑螺栓预紧力下的挤压强度，避免螺栓锁紧时法兰面出现压溃变形。驱动摆臂的长度设计经过力矩核算，保证手动操作时不需要过大的操作力即可完成阀门启闭，摆臂端部的连接孔可以适配标准的阀门手柄，也可以根据现场需求加装连杆实现远距离操作。整体结构没有复杂的异形曲面，零部件加工工艺性好，阀体可采用铸造工艺成型后再进行机加工，加工工序主要包括法兰端面车削、安装孔钻削、阀轴孔镗削，加工难度低，适合批量生产，零部件通用性强，后期维护更换密封件或者阀板时拆装方便，不需要将整个阀门从管路上完全拆下即可完成部分易损件的更换。在三维建模过程中，需要重点保证法兰安装孔的位置度、阀轴孔与流道的同轴度、蝶板转动时与阀体内腔的间隙配合，避免出现运动干涉，装配时要验证摆臂转动全行程内的运动轨迹，确认蝶板在0到90度转动范围内不会与阀体内壁发生刮擦，保证动作顺畅。
