汽车车门玻璃升降器钣金安装支座

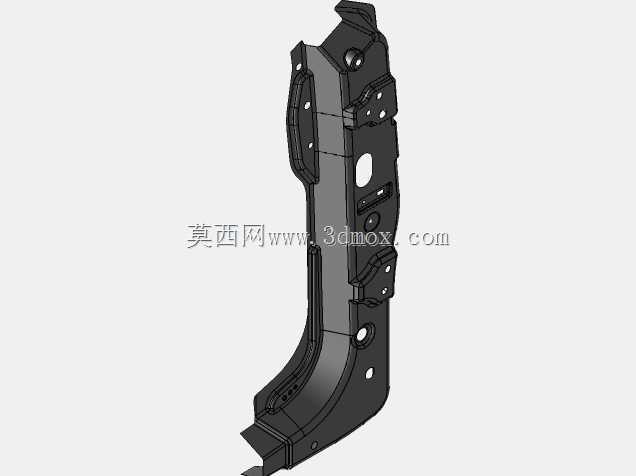

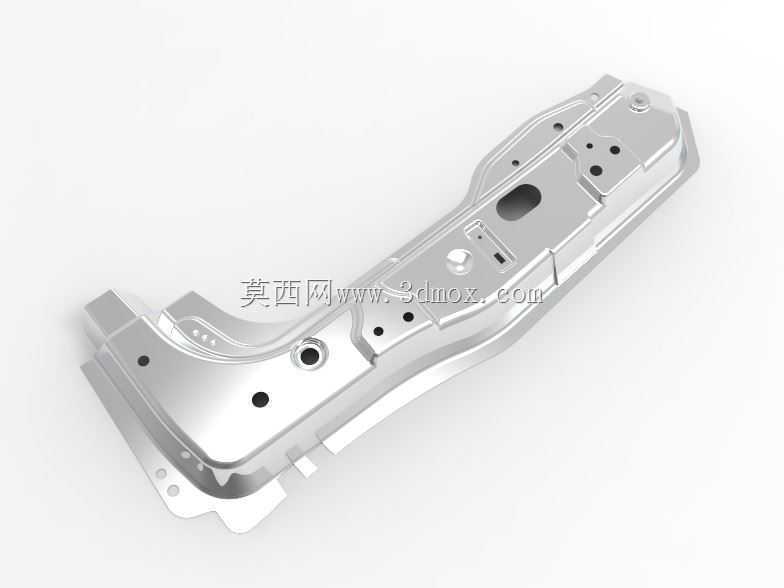

　　车门玻璃升降系统在整车白车身装配中属于高频运动部件，其承载基板既要承担玻璃导轨、升降臂、驱动电机或摇机的固定载荷，又要在车门内板有限的封闭腔体内完成定位、避让与密封协调。该钣金支座围绕车门内腔的实际布置展开，主体采用薄板冲压成型，轮廓随车门内板走向呈狭长异形，边缘多处翻边用于提高抗弯刚度，避免玻璃升降过程中因基板颤振导致卡滞、异响或导轨偏磨。

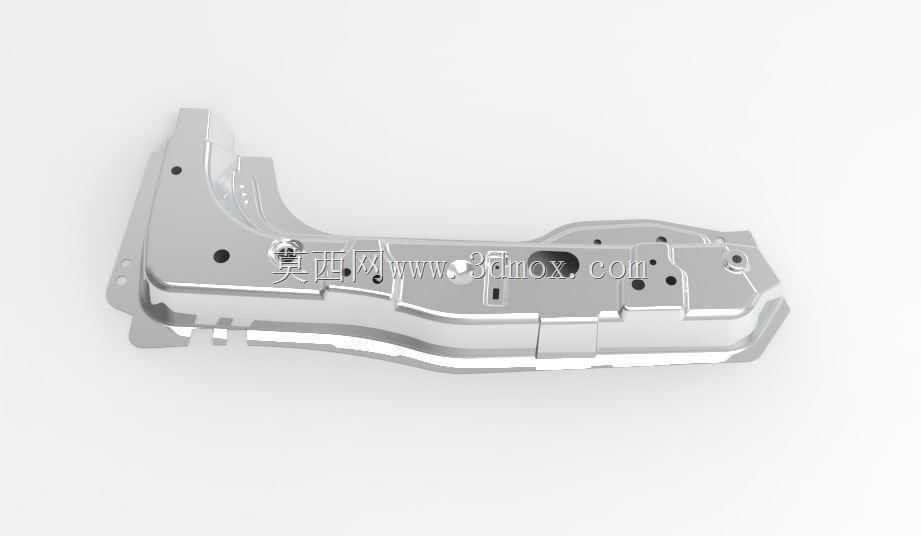

　　从结构功能看，板件上分布有不同直径的圆孔、异形孔与局部凸台。大孔主要用于驱动机构、线束或摇臂轴的穿越与检修；小孔承担螺栓、铆钉或卡扣定位；局部沉台和凸包则为螺母板、限位块、导轨支架提供贴合面。冲压时通过拉延、修边、冲孔、翻边和整形控制平面度，关键安装孔位之间的位置度需要与车门内板、玻璃导轨和升降器总成保持一致，否则在总装线上会出现螺钉无法对孔、运动件干涉等问题。

　　设计思路上，这类零件并非孤立建模，而是先依据车门断面、玻璃运动轨迹和密封条包络确定可用空间，再反推支座外形。板件外缘需要避开玻璃下降行程、门锁机构、防水膜和线束走向；靠近车门铰链一侧通常要预留与内板焊接或螺接的搭接边；靠近扶手和扬声器区域则需控制凸起高度。模型中多处折弯角度并非单纯为造型服务，而是为了在薄料条件下获得足够的截面惯性矩，使支座在承受玻璃侧向偏载时仍能保持导轨平行度。

　　安装边界方面，基板与车门内板之间多通过点焊、螺栓或抽芯铆钉连接，贴合面应尽量选择在内板加强区域，避免固定点落在易凹陷的大面积薄板上。与升降器连接的孔位需考虑装配公差，通常主定位孔采用圆孔控制双向位置，副定位孔采用长圆孔吸收焊装误差；若电机直接安装在板件上，还要在电机脚位附近增加翻边或加强筋，降低启动扭矩造成的局部变形。

　　在运动校核中，需要把玻璃处于上止点、下止点和中间位置三种状态分别检查。玻璃托架、升降臂、平衡弹簧、拉线或齿板在运动中会扫过一定空间，支座上的凸台、孔边和翻边不能侵入该包络；同时，门板内饰、防水膜、隔音棉和线束插件也要保留安全间隙。对于前门车型，还需关注后视镜安装座和A柱下方线束的避让；后门则要考虑三角窗、儿童锁及后门铰链区域的空间限制。

　　从冲压工艺角度，异形板件的展开尺寸要结合折弯系数和材料回弹进行修正。深拉延区域不宜出现急剧截面变化，孔边到折弯线需保留足够距离，防止冲孔后折弯产生撕裂；焊点面和螺栓贴合面应保持平整，过焊孔或漏液孔可在不影响刚度的前提下布置在低应力区。表面处理通常配合车门电泳与涂装流程，因此材料厚度、镀层和搭接间隙要满足防腐要求，避免夹层积液。

　　三维建模时，应优先建立可用于工艺核对的实体特征：基准面贴合车门内板，安装孔按整车坐标定位，折弯半径、翻边高度和加强筋形状与冲压方向一致；对于运动机构，则用简化装配体检查玻璃升降全行程。这样输出的钣金件不仅是外观板件，更承担定位、承载、防干涉和维护可达性等综合作用，能够直接服务于车门系统结构评审、工装夹具设计以及白车身装配协调。
