汽车后车门内板钣金冲压结构设计

　　这套后车门内板钣金件属于白车身开闭件总成中的核心承载骨架，在整车开发流程里归属于车身覆盖件与结构件交叉的设计范畴。从现场装车逻辑来看，它并非外露的外观蒙皮，而是后门总成的内侧基体，外侧需要包边扣合车门外板，内侧则要承接玻璃升降器、门锁、扬声器、防水膜、线束卡扣、内饰板以及密封条等一整套附件。

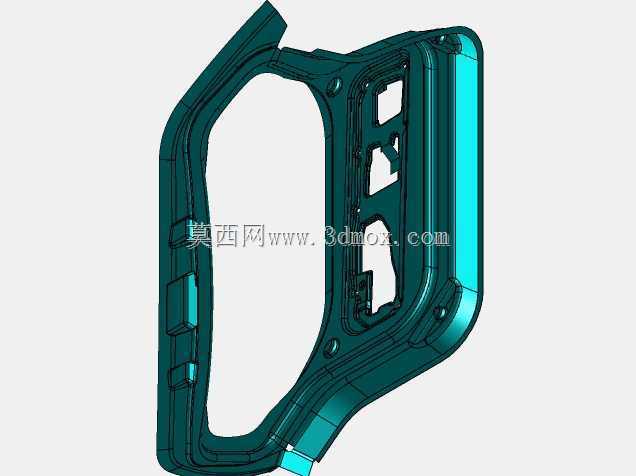

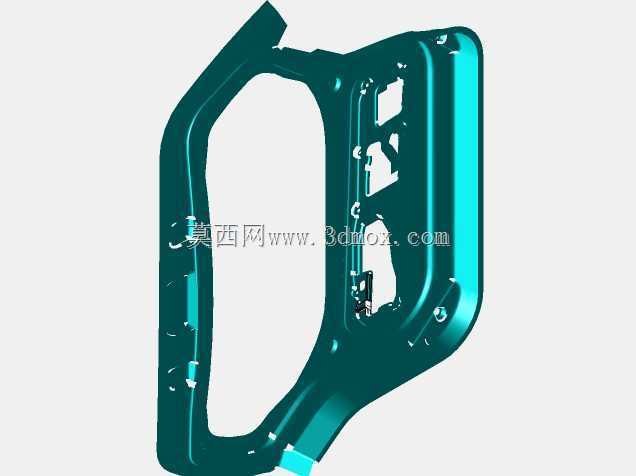

　　先从安装边界说起。该件整体轮廓跟随后门门洞曲线走形，上部开出大面积的窗口，用于避让车门玻璃升降行程和窗框区域；下部预留了多个形状各异的安装孔与凸台，分别对应门锁机构、玻璃升降器导轨固定点、线束过孔以及内饰卡扣座。建模时这些孔位不能随意布置，孔边到板料边缘的距离、孔与孔之间的桥宽都要满足冲压成形和模具强度要求，过小的搭接区会在拉延阶段出现开裂，后续维修拆装也容易造成局部变形。

　　板件采用薄钢板冲压成形，型面并非简单平板，而是通过拉延形成深浅不一的腔体、加强筋和台阶面。这种起伏结构的目的很明确：在有限料厚下提升截面惯性矩，让门板在承受侧向挤压、窗框扭转以及关门冲击时不至于发生大面积凹陷。上部窗框周边的翻边和加强槽主要用于约束玻璃导槽并提升窗框刚性，下部大面积的封闭腔体则配合防撞梁安装点，构成后门侧面碰撞时的传力路径。

　　功能特性上，内板需要同时满足刚度、强度、密封和装配多重要求。四周连续翻边用于与外板进行包边连接，包边面的平整度直接影响门缝均匀性和外板表面质量；边缘布置的密封面要保证车门关闭后密封条压缩量一致，避免高速风噪和漏水。内板上的局部凸台一方面为附件提供安装基准，另一方面控制与内饰板、玻璃之间的安全间隙，防止升降过程中发生干涉。

　　设计思路上，开闭件工程师通常会先依据主断面确定窗框、腰线、门锁和铰链侧的边界，再结合附件布置图反推内板型面。料厚选择要在轻量化和抗凹陷性能之间平衡，过薄会导致关门声空洞、内饰板按压时连带变形，过厚则增加成本并影响冲压回弹控制。拉延方向、压料面和工艺补充面虽然属于模具阶段内容，但在结构数模阶段就要提前考虑：过陡的侧壁、过深的反拉延和急剧变化的圆角，都会增加开裂和起皱风险。

　　从焊接总成分工看，后车门内板还要与车门防撞梁、铰链加强板、门锁加强板等点焊或螺栓连接。关键安装点附近通常会设计局部加强结构，因为门锁承受反复开闭载荷，铰链侧承担车门自重，玻璃升降器固定点则承受电机和玻璃的交变作用力。若这些区域只依赖单层薄板，长期使用后容易出现孔位磨损、螺钉松动甚至局部撕裂。

　　在三维建模过程中，需要重点检查外板包边半径、内板冲压圆角、焊点可达性以及焊枪与周边型面的空间关系。玻璃升降轨迹扫略面与内板窗口之间应保留稳定间隙，门锁拉杆和线束在腔内走线时要有固定卡扣，避免车辆颠簸产生异响。防水膜安装面则要求型面连续、孔位集中，便于丁基胶密封并减少漏水隐患。

　　现场试装阶段，这类件常见问题集中在三类：一是窗框刚性不足，玻璃升到顶端时内板出现明显鼓动；二是附件孔位与夹具基准不统一，导致升降器装配后卡滞；三是冲压回弹使包边面与外板贴合不良，门缝段差难以调整。因此数模阶段就要把安装孔、定位孔和主基准面统一到车身坐标系中，并通过截面检查持续校核料厚间隙。

　　总体来看，后车门内板虽然表面上只是一块形状复杂的钣金件，但它实际上承担了车门总成的骨架、安装基体和碰撞传力结构三重角色。合理的腔体布局、加强筋走向、孔边距离和翻边高度，决定了后门的开闭品质、密封性能、附件寿命以及整车侧面安全表现。
