汽车白车身B柱内加强钣金结构

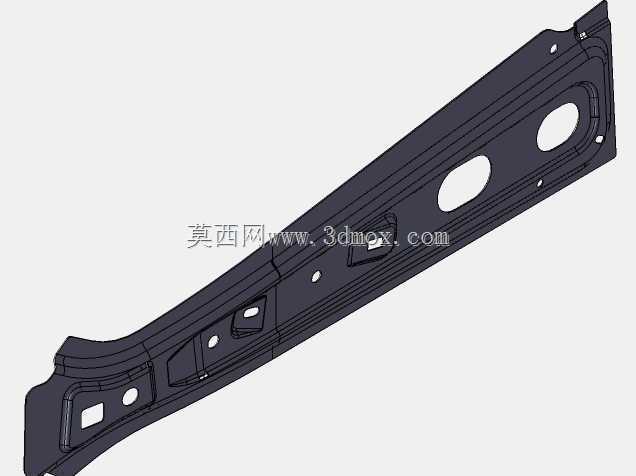

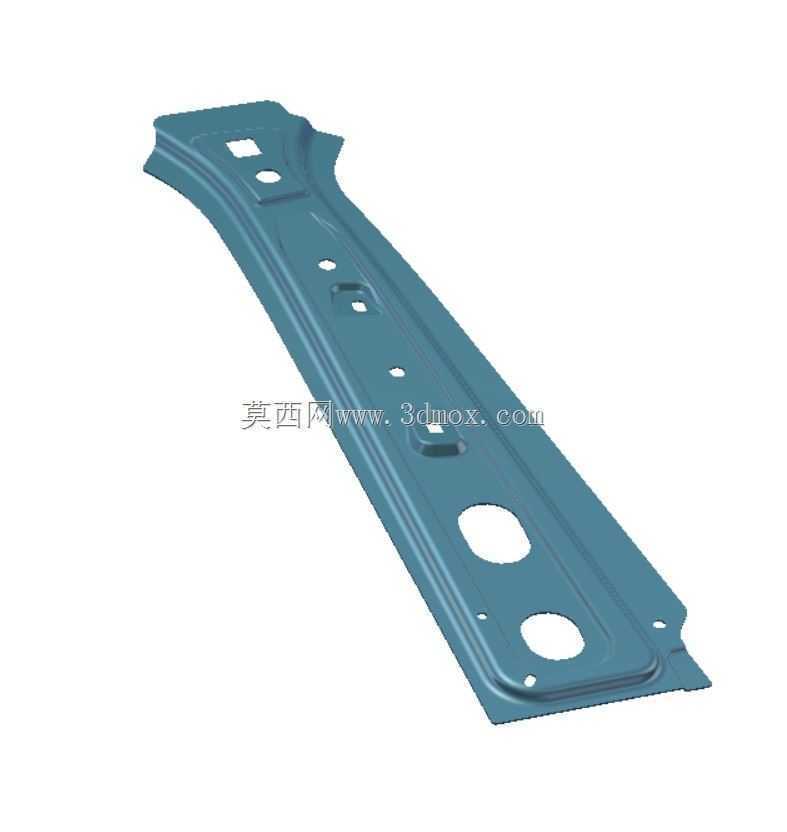

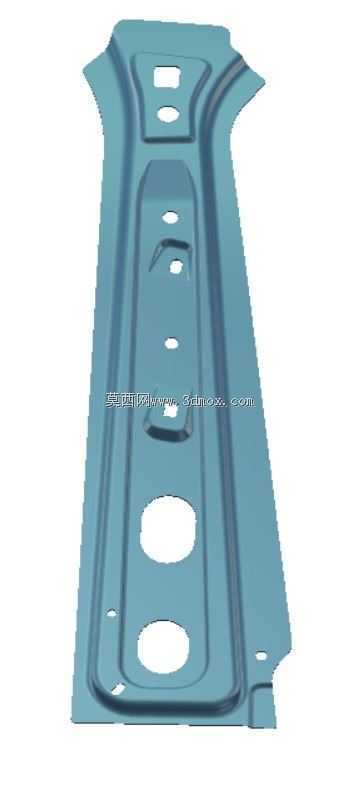

　　该零件为乘用白车身侧围B柱内侧的承载钣金内板，在整车侧围框架中承担侧碰力传导、上下车门框边界支撑、内饰安装基准定位的核心作用，零件整体为长条形变截面冲压成型件，沿车身Z向从门槛梁搭接区域一直延伸至车顶边梁的连接位置，整体轮廓随车身侧围的外曲面走势做随形弯折，并非平直等截面构件。

　　从实际装车场景来看，B柱内板位于侧围外板内侧、B柱加强板的内侧装配层级，外侧依次叠装B柱热成型加强板、侧围外板，内侧直接对接车门密封胶条、B柱内饰板、安全带卷收器固定支架、前后车门门锁扣、高度调节器等附件的安装点位，是侧围区域少有的同时兼顾碰撞传力、附件挂载、密封面贴合的基础钣金件。

　　结构设计上，零件主体采用浅拉延成型的变截面槽型结构，沿长度方向分布的多道纵向加强筋直接在冲压工序中一体压出，不需要额外焊接补强件，筋条的走向顺着零件长轴布置，在钣金料厚有限的前提下大幅提升构件的抗弯截面模量，避免车辆行驶过程中侧围区域出现钣金共振、门框变形漏风的问题。板面预留的大小开孔分为三类：大尺寸异形孔为安全带织带穿出、线束穿行的过孔，中小圆孔为焊接定位、螺栓穿装的安装孔，边缘分布的小孔则是点焊时的工艺定位孔，所有孔位的翻边高度都经过冲压工艺校核，既保证孔位周边刚度，也不会出现冲压开裂、起皱的缺陷。

　　零件两端的搭接边做了差异化的型面设计：下端搭接门槛梁的位置型面加宽，预留出多层钣金叠焊的贴合面，能够把侧碰过程中B柱受到的横向冲击力快速分散到门槛腔体的整个截面；上端搭接车顶边梁的位置收窄并做出适配顶梁曲面的折弯翻边，保证和顶梁内板的贴合间隙控制在焊装允许的公差范围内，不会出现虚焊、间隙超差的问题。零件两侧的翻边高度沿长度方向随受力需求变化，在挂载安全带、门锁的集中受力区域，翻边高度同步提升，局部还压出小型的凸台作为螺栓安装的支撑面，避免附件拧紧时钣金出现局部凹陷变形。

　　建模过程中需要重点管控安装边界的匹配关系：首先要确认零件和外侧B柱加强板、侧围外板的贴合面间隙，所有叠焊区域的型面偏差需要控制在焊装夹具的定位公差以内，定位孔的位置度要和整个侧围焊装线的基准体系保持统一，避免拼焊时出现零件错位。其次要核对所有附件安装孔的坐标位置，和安全带、内饰板、门锁的安装点位逐一匹配，孔位周边的凸台平面度要满足螺栓压紧的要求，不能出现型面歪斜导致附件装配后存在内应力。另外还要同步校验冲压成型的工艺可行性，零件的拉延深度、折弯圆角、翻边高度都要符合所选板材的成型极限，在容易出现材料拉伸变薄的拐角位置，提前在数模阶段调整型面圆角，预留出合适的工艺补充面，避免后续试模阶段出现开裂报废的问题。

　　在整车安全性能维度，这个内板和外侧的高强度加强板形成封闭的腔体结构，侧碰发生时，冲击力不会直接穿透钣金侵入乘员舱，而是通过板件的传导把载荷分散到门槛、顶梁以及前后的车门防撞梁结构上，内板自身的刚度也能保证碰撞过程中车门不会因为B柱变形出现卡死无法开启的情况。日常行驶工况下，该钣金件作为侧围的骨架支撑，能够长期维持车门门框的形位尺寸，保证车门密封胶条的压缩量均匀，杜绝高速行驶时的风噪泄漏、车门异响问题，同时为内饰件提供稳定的安装基准，避免车辆使用一段时间后内饰板出现松动、错位的故障。
