乘用车后备箱内板冲压钣金结构

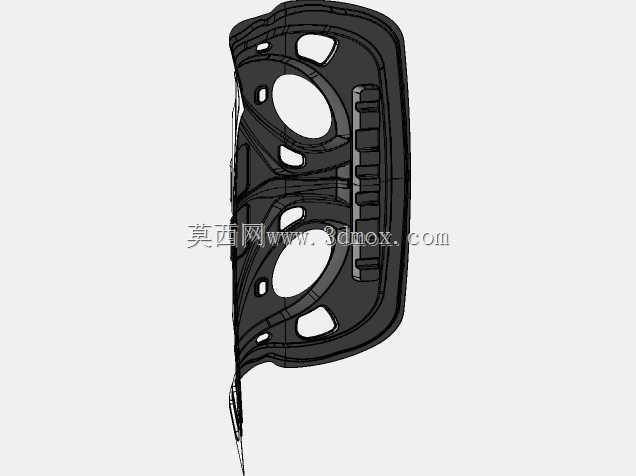

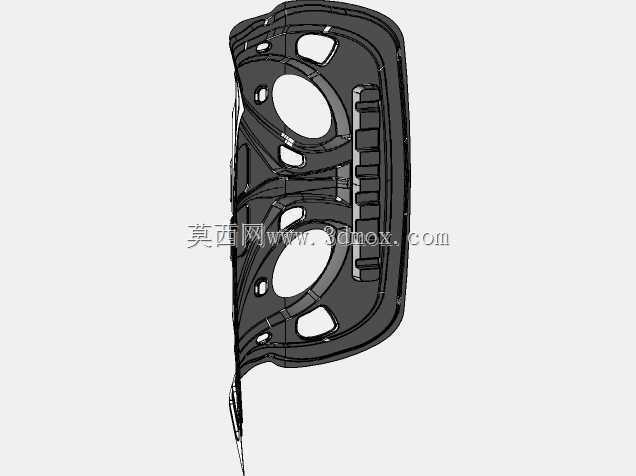

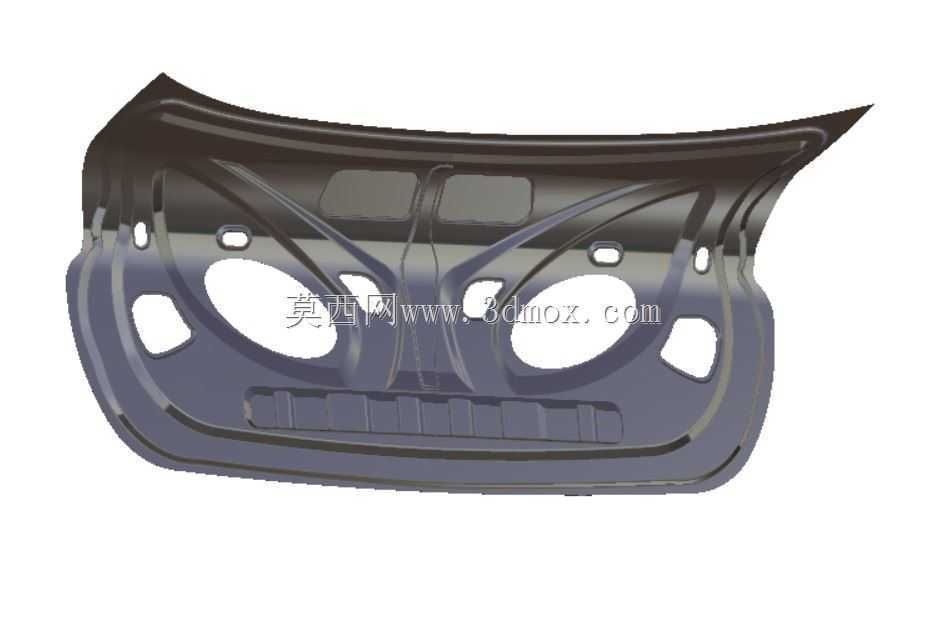

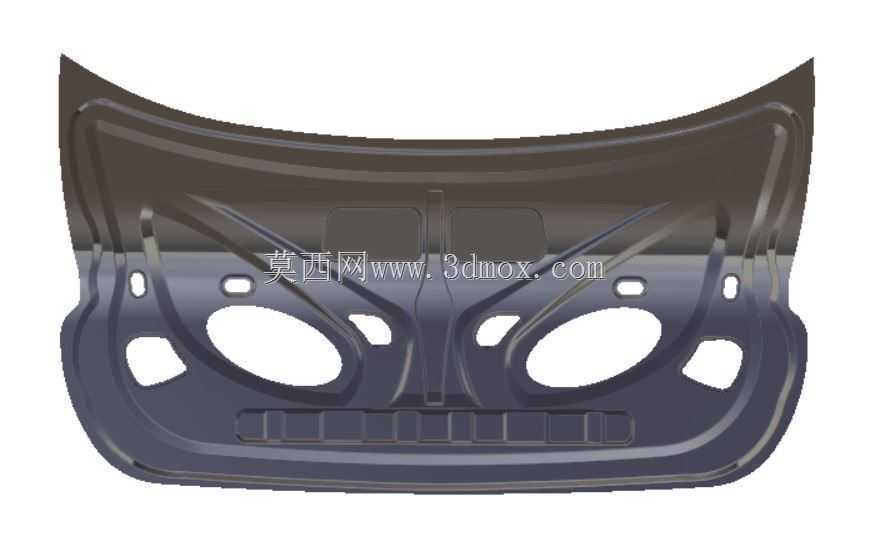

　　该三维结构对应乘用车尾部行李箱盖的内侧承载钣金，是白车身尾门总成中的核心骨架件。模型呈现的并非外观装饰面，而是冲压完成后朝向乘员舱或行李舱一侧的内板形态，重点表达了拉延深度、加强筋走向、孔洞布置、翻边边界以及与外板、铰链、气弹簧、锁体和密封条相关的安装区域。

　　从整车使用场景看，行李箱盖需要在频繁开启、关闭、支撑和锁止过程中保持形状稳定。内板承担的作用并不只是封闭尾部开口，它通过局部凹凸造型把较薄的钢板转化为具有抗弯和抗扭能力的盒状结构。模型中部大面积的凹陷与隆起形成自然的加强通道，两侧靠近铰链和撑杆的位置保留了较高的结构刚度，中央区域则通过深浅变化的筋条控制板件在受压、受扭时的变形趋势。外板包边后，内板与外板共同构成封闭截面，能够提升尾门整体固有频率，降低行驶过程中因振动产生的局部颤振。

　　设计思路上，这类内板通常遵循外观面约束、运动边界约束和冲压工艺约束并行的方式。外表面决定尾门的造型轮廓，内板则在不干涉尾灯、后保险杠、密封条和车身开口的前提下布置承载结构。模型上沿呈明显的弧形收窄，与车尾顶部造型和铰链摆动空间相匹配；左右两侧向外展开，形成与侧围、尾灯区域相协调的边界；下沿较宽，兼顾锁体安装、闭合缓冲以及密封面贴合。多个大小不同的开孔并非随意切除，而是为了减重、涂装液体流通、装配工具通过、线束布置以及附件安装预留空间。

　　在冲压工艺层面，该件属于典型的大型车身覆盖件内板。板料经过拉延后形成复杂曲面，周边需要修边、冲孔和翻边。模型中较深的腔体位置要重点控制材料流入，避免开裂；大面积浅拉延区域则要关注起皱和面松弛。筋条转角、孔边距离和翻边高度都需要保留合理圆角，以降低应力集中。对于结构工程师而言，三维数模不仅用于查看外形，更需要在数模中核对冲压拔模方向、压料面可行性、修边线位置以及后续焊装夹具的支撑点。

　　安装边界方面，上部区域通常连接铰链与开启支撑部件，承受尾门自重和反复开合载荷；下部区域关联锁钩、锁体或缓冲块，闭合时需要把冲击力分散到周边筋条，而不是集中在单块平板上；侧边翻边则承担与外板包边结合、密封条配合以及外形轮廓控制的作用。若尾门配备电动撑杆、摄像头、牌照灯或内饰板，内板上还需预留相应支架、螺母板和过孔位置。模型中可见的孔洞与凸台，为这些附件的定位提供了基础。

　　从尺寸校核角度看，尾门内板属于大尺寸薄板件，整体长宽接近尾部开口，装配时不能只关注单件形状，还要结合车身尾部开口、铰链轴线、锁体位置和密封间隙进行运动分析。开启过程中，内板边缘与侧围、尾灯、后保险杠及顶棚后沿之间都应保持安全间隙；关闭状态下，密封面需要均匀压缩，避免局部漏水或风噪。由于薄板焊接后容易产生变形，内板在焊装工位上通常依靠主定位孔、周边夹具和支撑块控制姿态，包边后还需通过检具检测轮廓度、孔位和匹配面。

　　该模型适合用于车身结构设计学习、冲压工艺分析、焊装夹具方案讨论以及尾门附件布置参考。观察其曲面过渡和筋条组织，可以直观理解汽车覆盖件如何在轻量化薄板条件下获得刚度，也能帮助设计者在外观造型、制造可行性和装配可靠性之间取得平衡。
