乘用车辆前门金属钣金总成结构

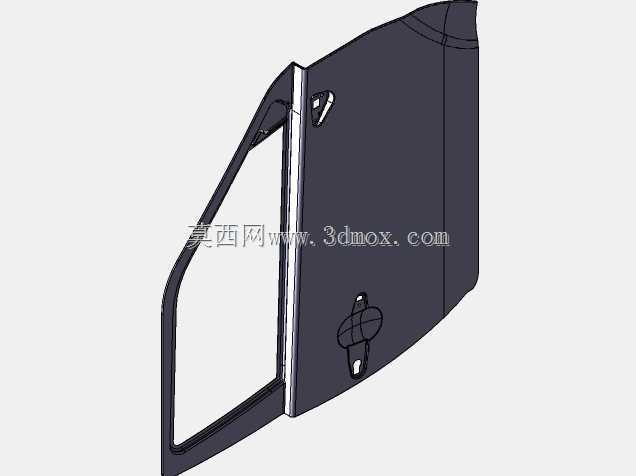

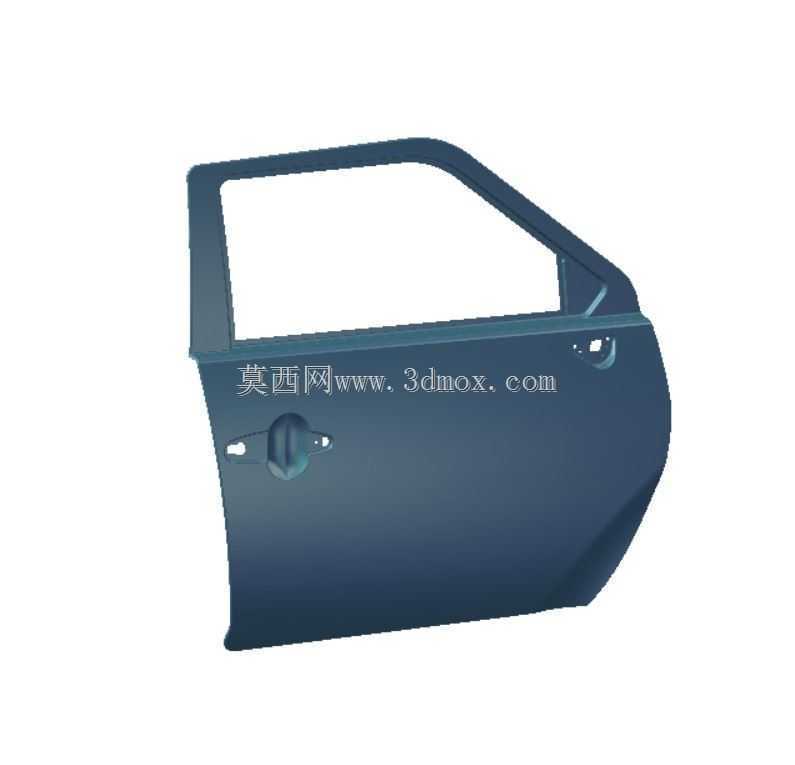

　　该三维数模完整还原了乘用车辆前排侧车门的外覆盖钣金主体形态，是整车白车身侧围开闭件体系里的核心承载构件，在整车量产开发环节中，车门钣金的曲面光顺度、安装点位匹配精度直接决定整车侧围的外观间隙面差、密封性能以及侧碰安全表现。

　　从实际装车场景来看，该前门钣金作为车门所有附属零部件的安装基体，外侧需要匹配车门外拉手、外后视镜安装支座、车门防擦饰条，内侧需要嵌套车门内板、玻璃升降导轨、升降器驱动机构、车门锁体、防撞梁、防水膜以及内饰门板总成，窗框区域需要匹配玻璃呢槽、三角窗饰板，周圈轮廓需要和车身侧围的门洞止口边完成密封胶条的压合匹配。建模过程中首先基于整车外CAS曲面完成外板的A级曲面重构，严格保证车门外表面的曲率连续，规避冲压成型后出现表面暗坑、光影畸变的外观缺陷，车门腰线特征棱线的R角取值控制在3-5mm区间，既保证外观特征的锐利质感，又兼顾冲压工序的成型可行性，避免拉伸过程中出现棱线位置开裂。

　　结构设计层面，该门板外板采用薄钢板冲压拉延成型，整体型面顺着车身侧面的流体曲面走势，下部型面向车内方向形成内凹腔体，为玻璃升降行程、门锁布置、扬声器安装预留出足够的内部空间；车门前端预留铰链安装的贴合面，两处铰链安装点的位置度公差需要控制在0.2mm以内，保证车门开启转动的同轴度，避免车门长期使用后出现下沉、卡滞问题；车门后端对应锁体的安装区域做了局部型面加强，预留锁扣啮合的对应空间，保证车门闭合后的锁止可靠性。窗框部分的轮廓完全贴合前门玻璃的升降轨迹，上边框沿车顶侧梁走势收窄，前边框衔接A柱曲面，后边框对接B柱立面，窗框周边的翻边结构用于卡接玻璃导槽，保证车窗升降过程中玻璃运行平稳，高速行驶时不会出现风噪灌入、玻璃抖动的问题。

　　安装边界维度，该前门钣金的整体尺寸适配常规紧凑型乘用车型，车门总高度约1100mm，前后端沿车身Y向的宽度最大处约950mm，钣金料厚选取0.7mm的汽车专用冲压冷轧钢板，外板边缘采用包边工艺和内板实现扣合连接，周圈翻边宽度控制在8-10mm，既保证包边后的连接强度，又不会出现包边褶皱、外表面露边的外观问题。门板上预留的外拉手安装孔位、后视镜安装过孔、线束穿线孔的位置都和周边件完成了干涉校验，车门全开角度下和前翼子板的安全间隙保留15mm以上，避免开门过程中发生磕碰剐蹭。

　　在工程验证环节，该钣金数模可以直接导入冲压工艺分析软件，模拟拉延、修边、冲孔、翻边、包边全工序的成型过程，预判板料减薄率、起皱风险区域，针对性调整拉伸筋的布局和压料面的型面参数；同时在白车身焊接总成阶段，该门板作为车门分总成的基础件，和内板、防撞梁、铰链加强板通过点焊连接，数模里预先规划的焊点位置完全避让开内部升降器的运动路径，侧碰工况下车门内部的防撞梁可以将撞击力快速传递到车身A、B柱结构，最大限度降低座舱侵入量。数模的型面精度完全可以支撑后续模具开发、工装夹具设计以及整车匹配校验的全流程工作，结构细节还原了量产车前门钣金的所有工程特征，没有多余的冗余结构，也没有遗漏安装匹配所需的关键型面与孔位特征。
