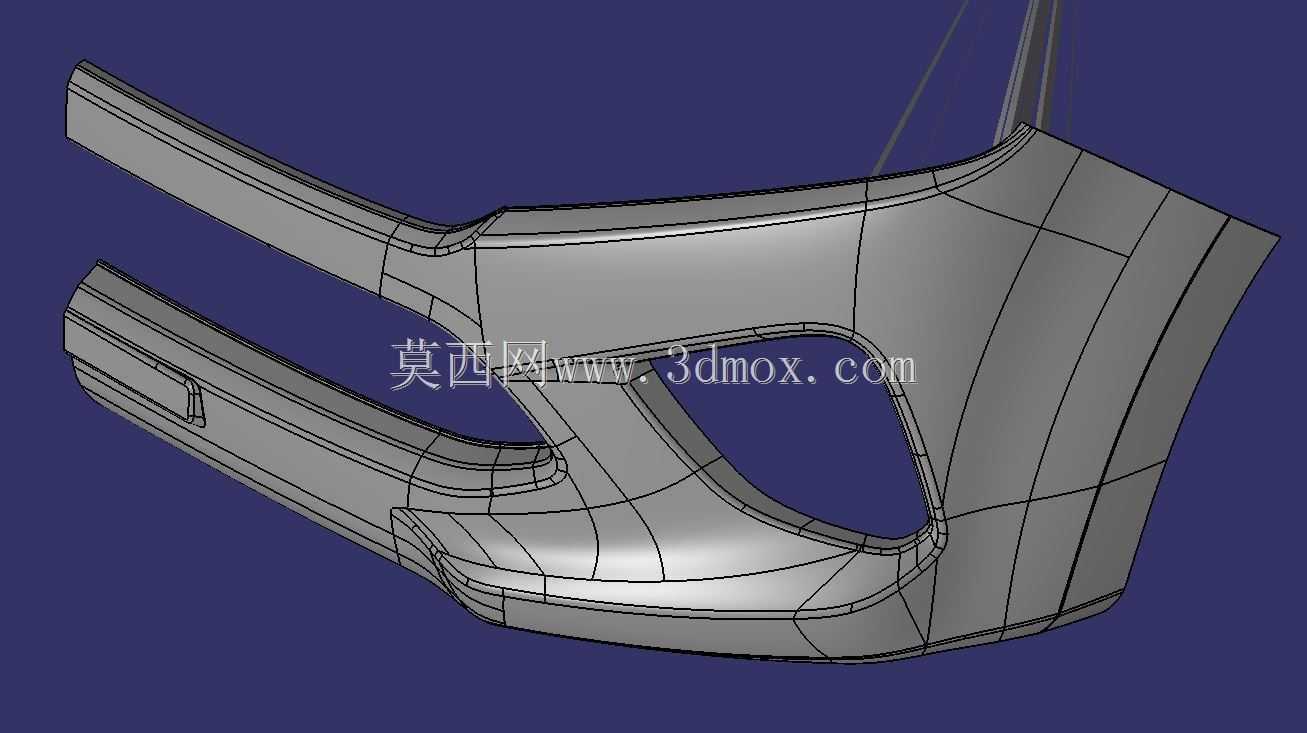

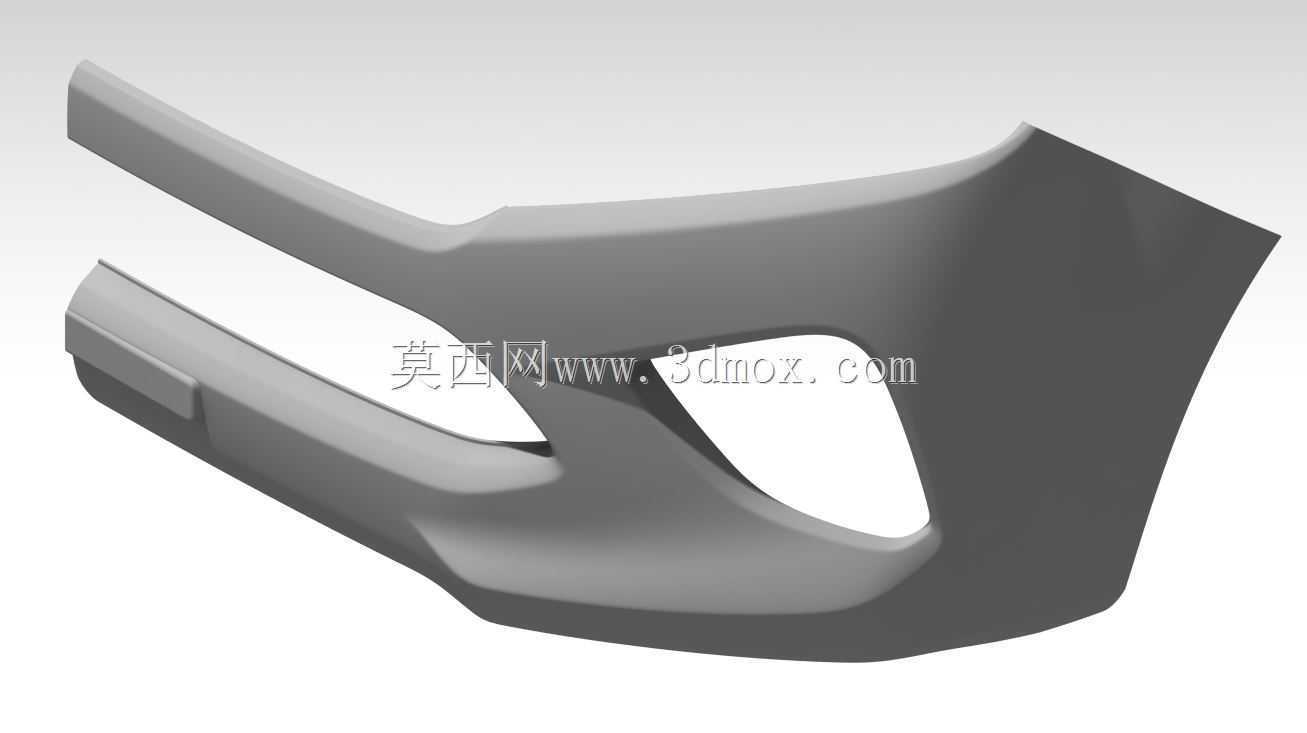

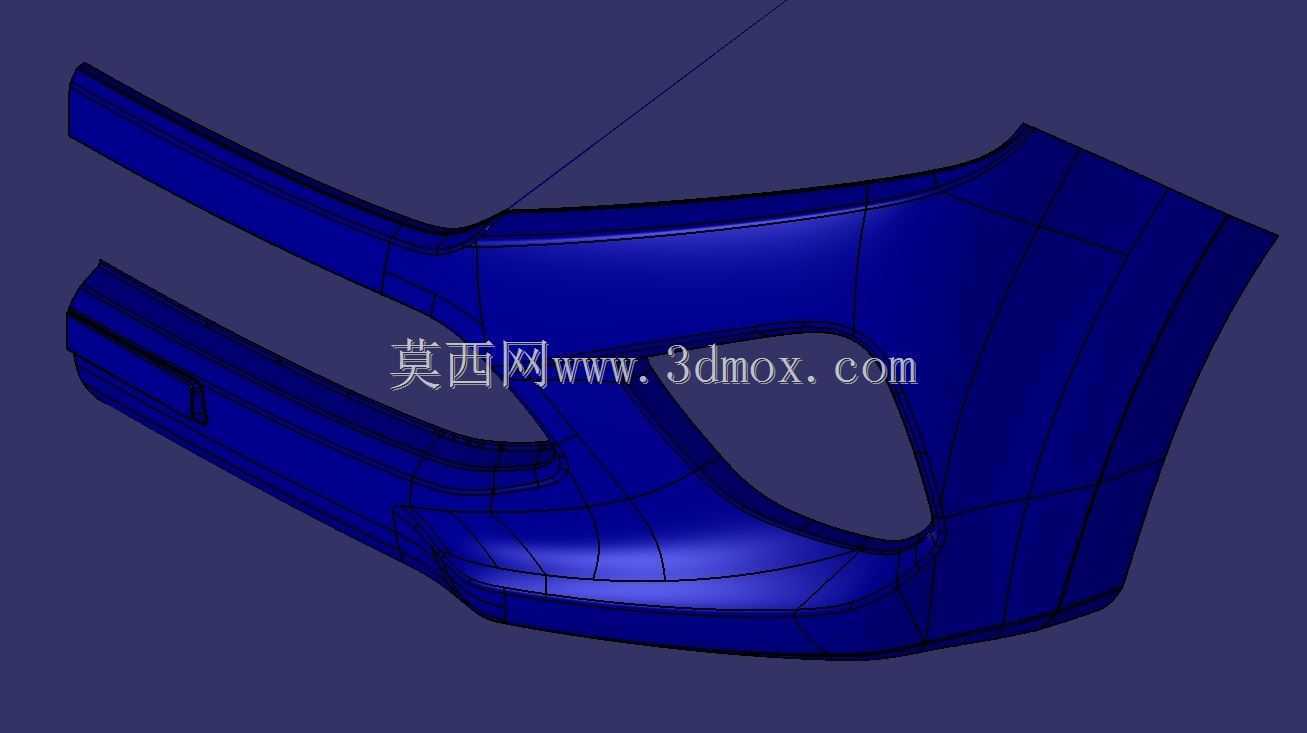

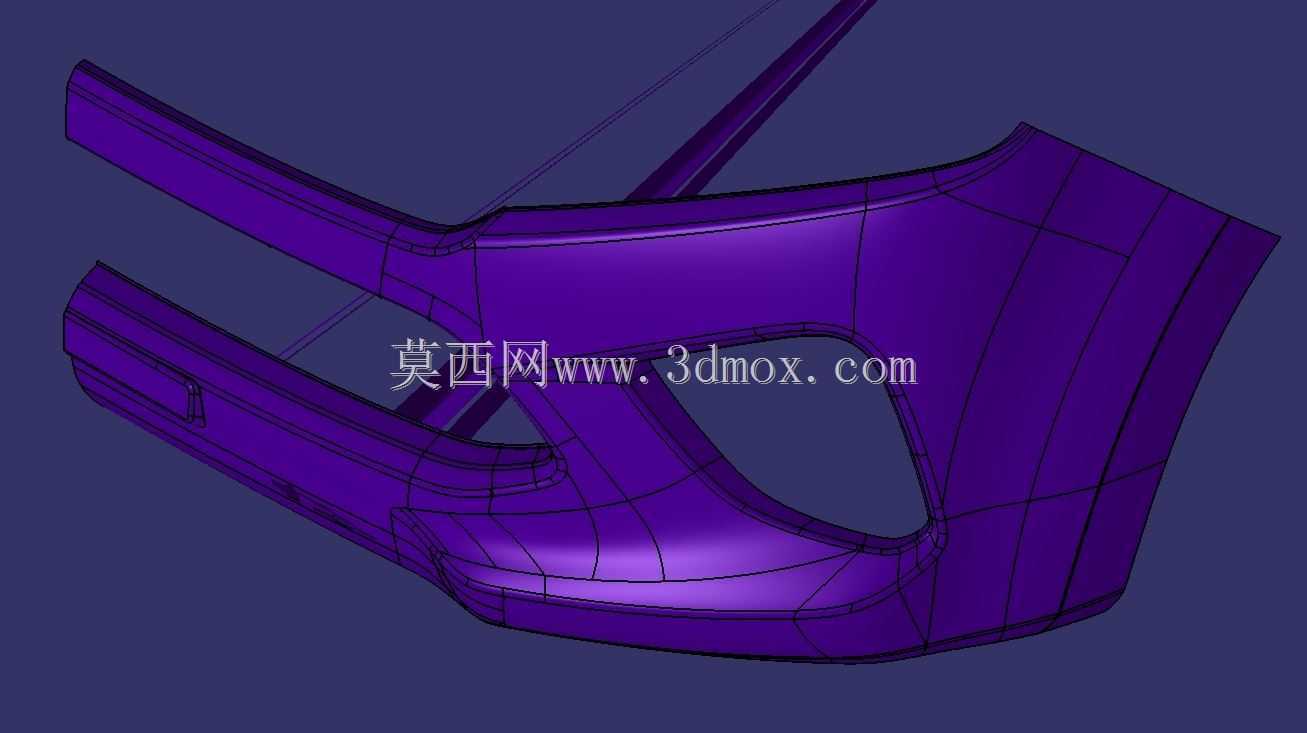

乘用车辆前保险杠外覆盖封闭曲面结构

　　前保险杠作为整车前端最外层的覆盖防护部件，在日常道路工况里承担着低速碰撞缓冲、行人接触防护、气流导向梳理以及整车外观风格表达的多重作用，本次完成的封闭曲面结构围绕量产乘用车型的前端装配边界搭建，所有型面过渡均按照外覆盖件的A级曲面要求处理，不存在开放边、重叠面或者曲率突变的硬折区域，可直接导入后续工程环节完成壁厚偏移、安装点位布设以及模具分型工作。

　　从实际装车场景来看，该部件布置在车头最外侧，上部型面需要和引擎盖前缘的分缝线保持均匀一致的间隙面差，两侧延伸区域要和翼子板前端的安装止口平顺对接，下部轮廓则需要预留出下进气格栅、拖车钩盖板、雾灯安装区域以及前泊车雷达探头的布设空间，左右两侧的大弧度包角要顺着翼子板的曲面走向延伸至前轮前端，既能够在低速刮蹭时对翼子板边缘形成防护，也可以梳理前轮前部的乱流，降低行驶过程中的风阻系数。曲面中部预留的异形镂空区域对应雾灯或者日间行车灯的安装开口，开口周边的型面做了连续的曲率过渡，后续在此基础上偏移出均匀壁厚后，开口边缘可以直接生成灯座的安装贴合面，不需要额外做大量的曲面修补工作。

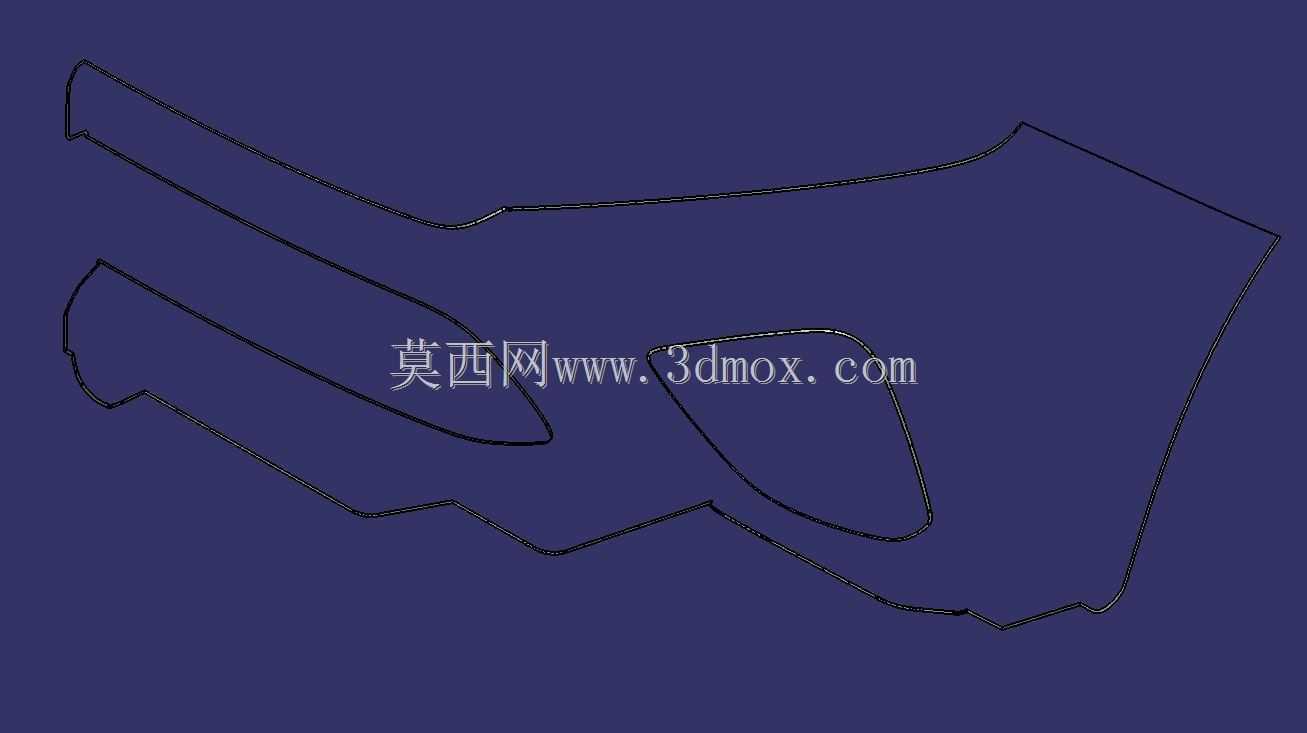

　　设计过程中首先对齐整车前端的硬点边界：整车宽度方向上保险杠左右对称，总宽度覆盖整个车头正面，两端包角向后延伸的深度要保证在车辆发生小角度偏置低速碰撞时，最先接触障碍物的是保险杠缓冲区域而非翼子板金属钣金；高度方向上，上边缘贴合引擎盖前缘的分缝位置，下边缘距离地面的高度满足常规乘用车的通过角要求，避免日常上下路肩时直接磕碰到保险杠下沿。型面搭建阶段先搭建主控制轮廓线，沿着车头横向的弧度走势调整中线位置的隆起高度，匹配整车前脸的造型特征，两侧的特征棱线从车标安装区域向大灯下沿方向延伸，棱线两侧的曲面曲率做连续渐变，既保证光影流动的外观效果，也避免注塑成型过程中因为壁厚不均产生缩痕。

　　功能层面的考量贯穿整个曲面构建过程：保险杠本体后续会采用注塑工艺成型，外表面的封闭曲面在偏移壁厚时，所有转角位置的圆角半径都要大于材料成型允许的最小圆角，避免应力集中；内侧后续需要布置吸能泡沫、防撞钢梁连接支架以及安装卡扣座，因此外曲面的内侧偏移面要保证预留出足够的安装空间，不会和内部的防撞梁、散热器框架发生运动干涉。针对行人保护要求，保险杠上沿与引擎盖前缘衔接的区域型面做了适度的弱化过渡预留，后续结构设计时该区域的支撑刚度可以匹配行人头部碰撞的吸能要求，下部区域则对应行人小腿碰撞的防护位置，曲面弧度保证碰撞时小腿能够顺着型面导向抬起，降低伤害值。

　　安装边界的匹配上，曲面四周的翻边区域预留了和周边件对接的止口走向：上沿翻边朝向引擎盖内侧延伸，用于布设安装卡扣与前端框架连接；左右两侧的翻边顺着翼子板内侧走向，预留螺栓固定点的平面位置；下沿翻边则预留了和下护板连接的卡扣安装位。整个封闭曲面没有多余的碎面，分块逻辑符合注塑模具的分型走向，主分型线可以沿着保险杠侧面最大轮廓线布设，不需要设计复杂的侧向抽芯结构即可完成脱模，有效降低后续模具的加工复杂度与成型难度。在整车总装环节，该保险杠作为模块化前端总成的外覆盖部分，可以预先把格栅、灯具、雷达探头等附件预装在保险杠本体上，再整体和前端框架对接，大幅提升总装工位的装配效率。
