汽车白车身安装固定钣金支架

　　该钣金件属于汽车白车身结构中的安装固定类支架，在整车装配体系中承担着连接、承载与定位的作用。这类零件通常布置在车身侧围、底板或仪表板周边区域，用于固定线束、管路、饰板或相关功能模块，是车身焊装与总装环节中数量多、分布广、对装配精度影响明显的一类薄板构件。

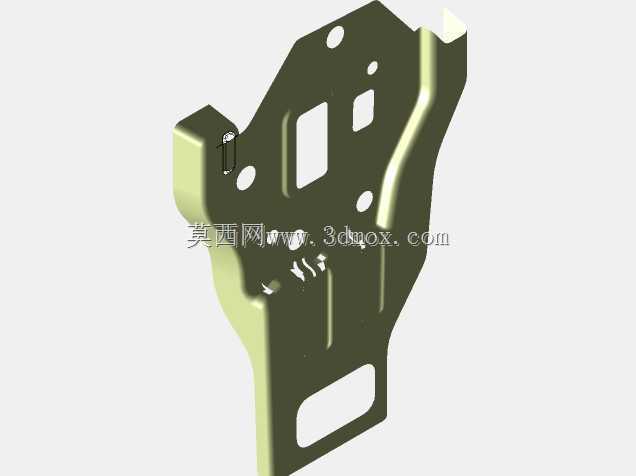

　　从结构形态看，零件采用薄板冲压成型，整体轮廓随安装空间呈不规则多边形展开。板面上分布有多个圆孔与异形孔，其中较大的长圆孔主要用于减重、避让或穿过管线，较小的圆孔则承担定位、点焊、螺栓连接或卡扣固定功能。孔位的排布并非随意设置，而是结合相邻件的装配基准、焊枪可达性以及总装工序的操作方向综合确定。边缘区域可见明显的翻边与折弯结构，这类结构在不显著增加板厚的前提下提升了零件的局部刚度，抑制薄板在运输、焊接和长期振动工况下产生变形。

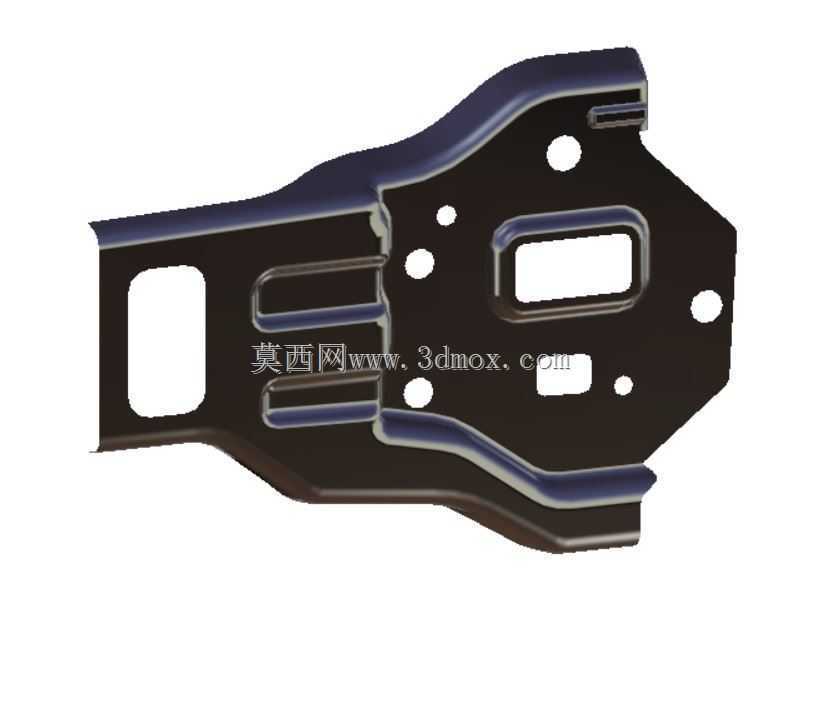

　　零件中部带有阶梯状凸起和压筋特征，属于典型的钣金加强设计。冲压过程中，材料通过拉延形成局部凹凸形貌，使截面惯性矩增大，从而提高抗弯和抗扭能力。对于车身支架而言，单纯依靠平板很难满足模态与耐久要求，而压筋、翻边、盒形断面等特征能够在重量增加极少的情况下改善刚性，这也是白车身轻量化设计中常用的手段。模型中折弯圆角、过渡斜面与孔边距离均保留了较真实的工艺特征，便于后续在数模中检查成型可行性与焊接匹配关系。

　　在实际使用场景中，该支架需要与车身主结构通过点焊、凸焊螺栓或机械卡扣连接。安装面的平面度直接影响装配质量，若贴合面存在翘曲，焊点容易出现虚焊，螺栓连接也会产生附加应力。因此建模时需重点关注安装基准面的选取，通常将主要贴合面作为装配约束面，再以定位孔控制沿面内方向的位移，形成稳定的六点定位关系。周边翻边则用于限制相邻饰件或管线的位置，避免车辆行驶过程中因振动产生异响或磨损。

　　从设计思路上看，此类零件并非独立受力的大型结构件，而是在有限包络空间内实现多功能集成。外形轮廓需要避开内板、加强梁、线束插头和装配工具路径；孔位既要满足连接强度，又要兼顾冲压时材料流动和孔边强度；折弯方向则需顺应冲压开模方向，减少侧整和额外工序。板面上大小孔组合、局部沉台与加强筋相互配合，使零件在轻量化、刚性和工艺性之间取得平衡。

　　关于安装边界，三维数模能够清晰表达支架与周边构件的理论间隙。装配时需确认折弯边缘与相邻内板之间保留安全距离，避免焊装公差累积后发生干涉；开孔位置应与螺栓、卡扣或线束护套的中心线对齐，过孔边缘需留出足够的法兰宽度，防止撕裂；翻边高度与圆角半径则要符合薄板冲压成型规律，过小的圆角可能导致开裂，过高的直立边可能引起回弹和尺寸不稳。

　　在车身开发流程中，这类钣金支架虽然单体结构不复杂，但对整车装配一致性影响较大。工程师在建模或评审时，通常会结合焊点分布、安装点刚度、冲压方向、回弹趋势以及总装工具可达性进行反复校核。该模型完整呈现了不规则轮廓、多孔布局、翻边加强和局部成型特征，可用于白车身结构设计参考、冲压工艺分析、焊接夹具构思以及装配干涉检查，帮助从业者理解薄板支架如何在紧凑空间内实现定位、固定与加强的综合功能。
