这套塑料件结构在整车内饰装配线上属于很典型的隐藏式连接载体,日常装车时藏在门板、立柱饰板、仪表台侧围或者顶棚衬板的背面,用户从座舱内几乎看不到它,但它直接决定了两块注塑饰板拼合之后会不会出现松动、异响、接缝错位。做过整车内饰项目的工程师都清楚,外观面的皮纹、圆角、拔模斜度只是评审的第一关,真正到试装阶段卡进度的,往往就是背面这些不起眼的连接位:螺钉柱偏了0.8毫米,热熔桩熔接后出现缩痕透到A面,定位器配合间隙留大了车辆过颠簸路就会发出细碎摩擦声,这些问题在三维建模阶段如果没有把安装边界、配合公差、装配顺序全部捋顺,到模具改模阶段会耗费大量返工成本。

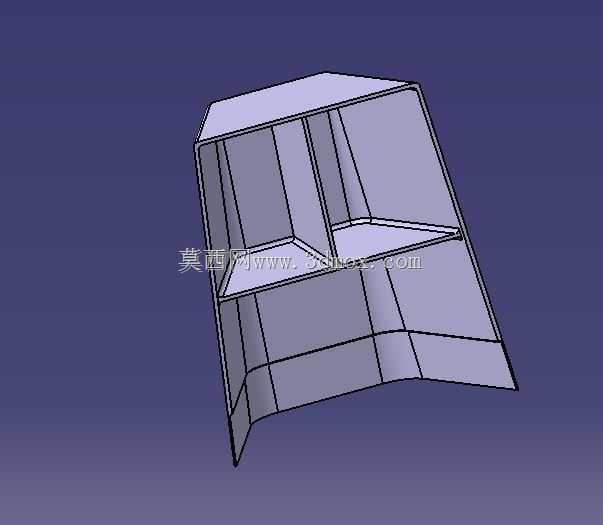

从结构布局来看,这个零件采用一体注塑成型的腔体式骨架设计,主体分出上下两层装配腔室,中间用纵横交错的加强筋做刚性支撑。筋位的排布没有做成均匀等厚的满铺样式,而是沿着螺钉锁附的受力方向、热熔桩的熔接受力路径做定向加厚:靠近螺钉柱根部的筋板厚度控制在主壁厚的0.6到0.8倍,既避免注塑时局部胶位过厚产生内部缩孔,又能承受电动螺丝刀锁付时传递的扭矩,不会出现柱体根部被拧裂的问题。腔体内部预留的十字交叉筋槽,一方面是给相邻塑料件的定位插脚做导向,装配时工人不需要反复对位,插脚顺着筋槽滑入就能自动对齐安装孔,大幅降低总装工位的操作时长;另一方面这些筋槽在两块饰板扣合之后形成互相嵌合的迷宫式接触面,车辆运行中产生的振动会被多层接触面逐层耗散,不会让两个刚性塑料件直接发生刚性碰撞,从根源上减少内饰异响的触发概率。
设计这类连接基座时,首先要敲定的就是外形尺寸与安装边界:整个基座的外轮廓完全嵌入饰板背面的下沉凹槽内,基座最高面距离饰板A面的胶位厚度保留至少2.5毫米以上,这个厚度是经过多个车型验证的安全值——如果留得太薄,背面螺钉柱的熔接痕、加强筋的收缩印会直接透到外观面,哪怕皮纹深度做到15微米也盖不住缩痕;如果留得太厚,注塑周期会拉长,零件表面还容易出现凹坑。基座四周和周边其他内饰附件的预留间隙控制在3毫米以上,既给零件的热胀冷缩留出变形空间,避免夏季车内温度升到80摄氏度时塑料膨胀顶到相邻零件产生拱起,也给总装工人的工装夹具留出操作空间,不会出现夹具夹伤周边皮纹面的问题。
针对不同的连接工艺,这个结构里同时集成了三类常用的塑料连接特征:第一类是自攻螺钉安装柱,柱体内孔预留的底孔直径匹配对应规格的自攻螺钉,柱口做了小角度导入倒角,锁付时螺钉可以顺畅切入,不会出现滑牙;柱体根部做了一圈环形加强凸台,分散锁附压力。第二类是热熔桩配合孔,对应相邻零件伸过来的塑料热熔柱,装配时将热熔柱穿过孔位后用热熔头烫铆成圆头,把两块板牢牢压合,这种连接方式属于不可拆的永久固定,用在不需要后期售后拆解的区域,成本低且连接可靠性高,设计时孔位周边特意做了局部减胶,避免热熔过程的热量传导到周边造成零件变形。第三类是定位器配合槽,也就是常说的定位筋与卡位结构,承担装配时的初定位功能,让螺钉孔和热熔孔在锁付、熔接之前就已经完全对齐,不会出现孔位错位强行锁螺丝导致零件内应力过大的问题。
建模过程中需要同步核查拔模方向,所有朝向模具开模方向的立面都预留了1度以上的拔模斜度,筋位深处的斜度适当加大到1.5度,避免注塑顶出时拉伤零件。边角位置全部做了R角过渡,既减少注塑时的应力集中,也避免工人装配时被锋利锐边划伤。整个结构没有多余的冗余特征,每一处筋板、每一个凸台都对应明确的装配受力需求,完全贴合汽车内饰塑料件低成本、高可靠、快装配的实际生产要求。
