曲柄滑块直线往复传动机构

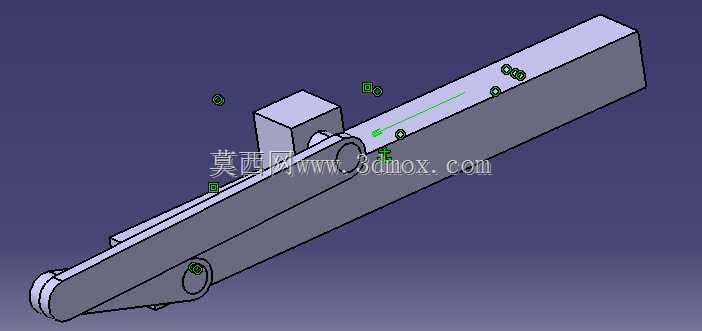

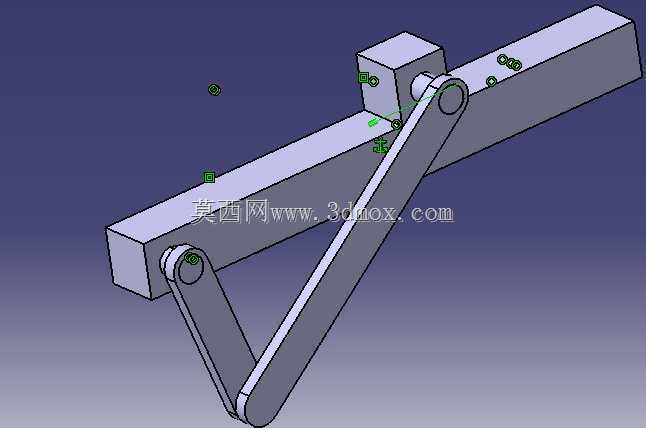

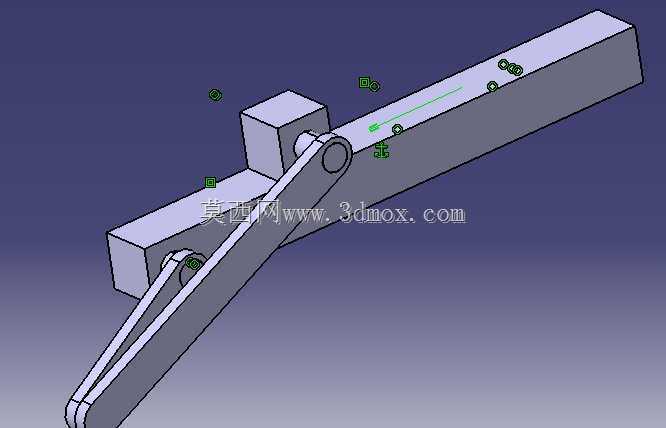

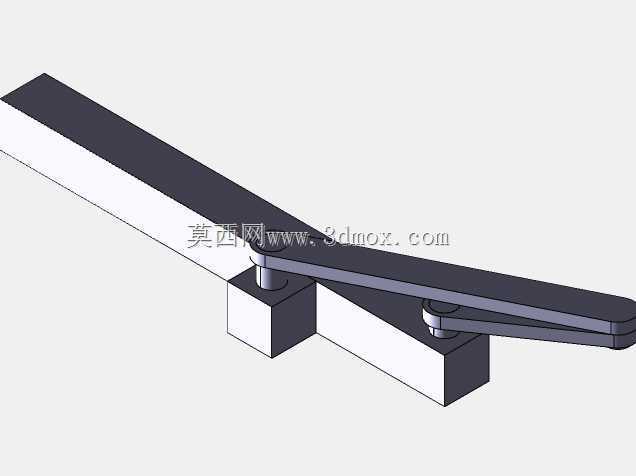

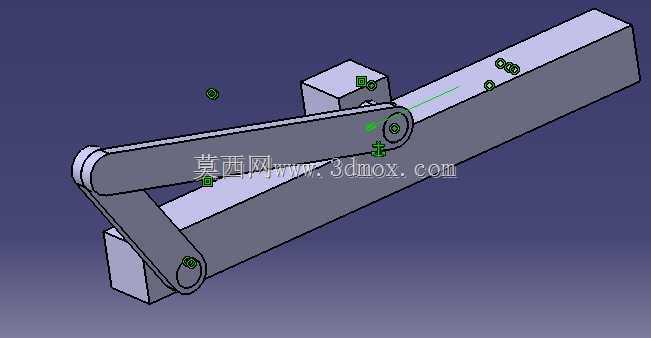

　　这套曲柄滑块传动结构以平面四杆机构为基础，将旋转输入转化为滑块沿固定导轨的直线往复运动，是机械原理教学、自动化送料、小型冲压、往复推送和行程演示装置中常见的基础构型。整体装配由长条形导轨基座、滑动块、两根连杆、端部回转曲柄以及多处铰接销轴组成。导轨基座承担安装基准和运动导向作用，滑块嵌入导轨型面后，只能沿基座长度方向平移；连杆两端通过销轴分别与滑块和曲柄端铰接，曲柄绕固定轴回转时，连杆持续改变摆角，推动滑块完成周期性前进与回程。

　　从实际布置看，长导轨决定了滑块的有效行程边界，滑块宽度与导轨槽宽需要保持合理配合间隙，既要避免卡滞，也要控制横向晃动。曲柄回转中心位于导轨一端附近，连杆与滑块的铰接点偏离导轨中心线时会产生侧向分力，因此导轨接触面需要承受一定倾覆力矩，建模和选型时应关注滑块长度、导向面高度以及铰接点高度。若铰接点尽量靠近滑块导向中心，可减小偏载带来的磨损和别劲现象；若机构用于高速往复场景，则还需校核销轴剪切、连杆拉压稳定性以及滑块在换向位置的加速度冲击。

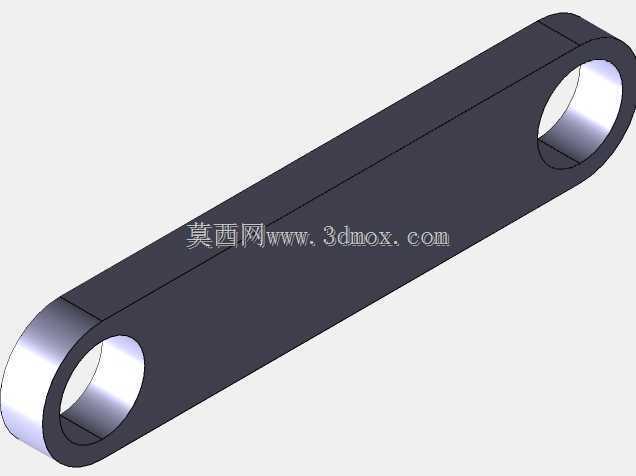

　　设计思路上，该结构没有采用复杂的齿轮或凸轮，而是利用最少的杆件实现确定运动。曲柄连续转动，连杆做平面复合运动，滑块输出直线位移，各运动副关系清晰，便于在三维环境中检查干涉、定义铰接约束和进行运动学仿真。零件拆分时，销轴作为独立连接件贯穿连杆与支座孔位，端部可通过挡圈、螺母或台阶限位；连杆两端孔位保持同轴度要求，孔距直接影响滑块行程和传动角；滑块外形与导轨内腔匹配，侧面设置耐磨面或预留衬板安装位置，有利于后期维护。

　　外形与安装边界方面，基座呈长条状，底部平面可作为整机安装面，两端预留固定孔后能够直接锁附在工作台、机架或实验台板上。曲柄驱动端需要留出电机、减速器或手轮的连接空间，导轨两侧则应保留拆装销轴和观察润滑点的操作距离。滑块在两个极限位置之间运动，最大伸出端不能与周边设备发生碰撞，回程位置也需保证曲柄整周旋转时连杆不触碰基座。对于教学演示模型，这种透明直观的杆件关系能够清楚展示死点、传动角、急回特性和行程调节方式；对于工程设备，它可以作为推送、夹紧、切断、送进等执行单元的机械骨架。

　　结构细节上，铰接位置采用圆柱副约束，销轴与孔之间保留转动间隙；连杆截面承受交替拉压，不宜过度削弱；导轨长度应覆盖滑块全行程并增加两端安全余量。若需要改变输出行程，可调整曲柄半径或连杆孔距，但曲柄增大会提升滑块最大速度和加速度，也会增大导轨侧向载荷。实际应用中常把该机构与凸轮、槽轮、齿轮减速单元组合，用于把电机的连续旋转转换为受控的直线动作。三维建模时按真实装配关系建立各零件，能够直接验证运动包络、销轴装配顺序、滑块极限位置以及机架固定方式，为后续工程图绘制、标准件选型和实物加工提供明确依据。
