汽车歧管排气总成尺寸校验工装夹具

　　这套工装面向汽车排气歧管总成的线下尺寸管控环节，布置在零部件总成下线后的检测工位，用来替代人工反复测量、徒手对位的低效作业方式。排气歧管属于弯管焊接拼合件，管壁薄、支管走向复杂，焊接热变形后法兰面位置、管路轮廓、安装孔位都会出现偏移，单靠卡尺、三坐标抽检很难覆盖批量件的快速判定需求，因此需要一套专用夹具把工件的基准统一锁定，再对关键管控尺寸做通止判断。

　　底板是整套夹具的承载基体，采用厚钢板加工而成，平面度经过铣削保证，所有定位块、压紧机构、辅助支承都直接安装在底板上。底板四角布置了吊环螺钉，方便整套装具用行车吊运换位；边缘还开设了定位销孔和固定槽，能够把夹具稳定锁定在检测工作台或者工位滚道旁，避免作业过程中出现窜动。底板上的安装孔位按照工件基准链排布，夹具装配时通过销钉确定各功能模块的相对位置，保证重复装夹的一致性。

　　工件的主定位依托排气歧管两端的法兰接合面完成。法兰面是歧管最终与发动机缸盖、下游排气系统连接的功能面，把这两处作为定位基准，能够直接反映装车状态下的配合精度。对应位置设置了仿形定位块，块体轮廓贴合法兰背面，定位销伸入法兰安装孔，限制工件沿板面的平移与转动自由度。考虑到歧管主体为弧形薄壁结构，刚性不足，在管路中段和弯管下方增设了可调辅助支承，支承顶端采用尼龙或者铜质触头，接触管路时不会压伤管壁，也不会把焊接件顶到变形。

　　夹紧机构选用手动快速夹钳，分别布置在法兰侧和管路远端。夹钳压头作用在工件刚性较好的法兰边缘或者加强凸台位置，压头下方垫有聚氨酯垫块，压紧力方向垂直于主要定位面，符合“六点定位”的夹紧原则，既保证工件在检测过程中不松动，又避免过大夹紧力引入附加变形。夹钳手柄的操作方向统一朝向作业人员一侧，取放工件时不需要探身到夹具内侧，操作动线顺畅。

　　夹具上还集成了若干检测销和轮廓样板。关键安装孔位配置了通止销，工件落位后检测销能够顺利推入，即代表孔位坐标在公差带内；若无法推入，则说明焊接变形超差。针对歧管弯曲轮廓，设置了分体式间隙规或者仿形靠模，通过测量工件外轮廓与靠模之间的间隙，快速判定管路走向是否偏离数模。这套思路把三坐标的逐项测量转化为现场的“能否装入、能否通过”判定，普通作业人员经过简单培训即可完成合格与不合格件的分选，检测节拍大幅缩短。

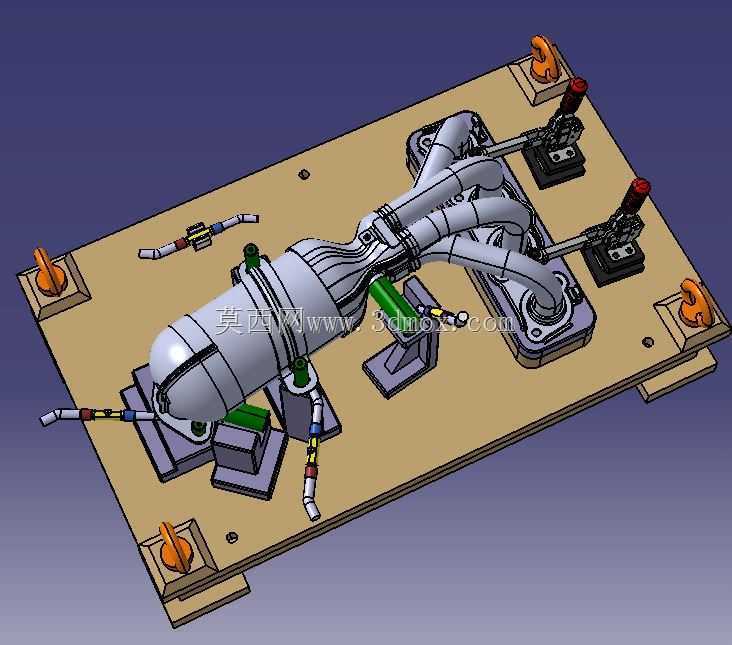

　　设计这套夹具时，首先要从工件三维数模中提取基准体系，优先选择产品图纸上标注的装配基准，而不是随意选取管路表面，确保检测结果与装车实际状态一致。随后围绕工件的最大外廓规划底板尺寸，四周预留夹钳手柄行程、取放工件的操作空间以及检测销插拔空间，避免机构之间发生干涉。模型中可以看到，定位元件和夹紧元件尽量靠近工件被支撑区域，减少悬臂带来的误差；所有功能模块采用螺栓加销钉的组合连接，磨损后能够单独拆换，不必整体返修底板。

　　从安装边界来看，整套夹具平放于工位地面或工作台，高度以作业人员站立操作时手部自然发力为宜，底板长宽覆盖歧管总成展开后的支管分布范围，吊环突出高度计入整体运输包络。夹具自身不需要气源、电源，纯机械手动结构，维护点主要是夹钳铰接处的定期润滑和定位销磨损后的更换。

　　在实际产线中，这类控制夹具主要用于排气歧管焊接总成的过程检和出厂检，也可以在新品试制阶段用来验证焊接工装的变形趋势。把工件每次装夹后的状态固定下来，检测数据具备可重复性，便于工艺人员追溯焊接夹具的定位偏差、调整弯管工序参数。三维建模时需要完整表达底板、定位块、快速夹钳、支承钉、检测销、吊环等各零件的装配关系，并模拟工件装入后的干涉情况，尤其要核对夹钳张开行程是否足够让歧管从上方垂直吊放，避免现场出现“数模能装、实物放不下”的问题。通过这套工装，排气歧管总成的关键尺寸被稳定控制在装配要求范围内，为后道发动机装配提供了可靠的零部件一致性保障。
