汽车车身覆盖件尺寸管控焊接工装夹具

　　这套工装结构面向汽车车身冲压覆盖件的焊装与尺寸校验环节，核心作用是把柔性薄板类车身零件在焊接、拼合、检测过程中强制约束在理论数模位置，消除薄板自身回弹、放置偏移带来的形位误差。现场布局采用整块带网格基准的铸铁/钢结构工作台作为承载基体，台面上按零件型面走向排布多组手动夹紧单元、侧向定位挡块与型面支撑块，所有夹紧点位沿零件轮廓的关键控制截面分布，避开后续焊枪作业路径与零件搭接焊缝区域。

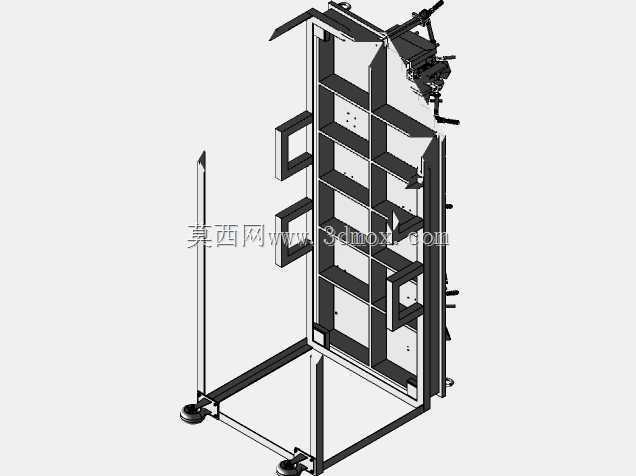

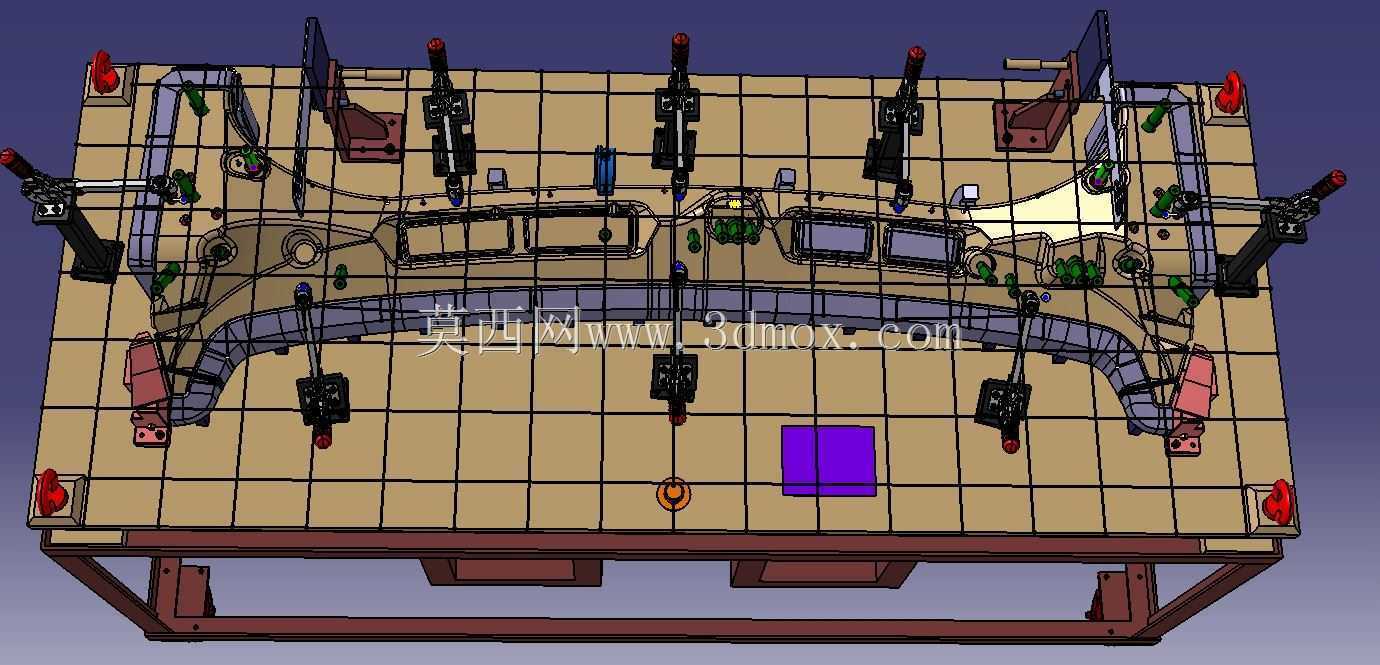

　　从实际产线使用逻辑来看，这类夹具多用于白车身分总成工位，操作人员先将待装的车身覆盖件吊装放置到台架上，靠周边的粗定位挡块完成初步落位，再依次扳动各工位的快速夹钳，让压头贴合零件边缘的工艺压紧面；部分侧向布置的斜向夹紧机构专门针对零件翻边、立面区域，从水平方向施加约束，避免薄板在焊接热变形时向外翘曲。台架四角设置的红色限位标识块对应零件外轮廓的边界校核点，作业人员可快速确认零件是否完全落位，不会出现放反、偏装的问题。

　　设计阶段首先要逆向匹配被测车身零件的三维型面，所有支撑块的顶面型线都和零件内表面完全贴合，支撑点位优先选在零件刚性较强的冲压加强筋、翻边位置，避开大面积薄平板区域，防止夹紧力把薄板压出局部凹陷。夹紧臂的长度、旋转行程都经过干涉校验：夹钳打开状态下要留出足够的上下料空间，保证零件能垂直吊入吊出，不会和夹臂发生磕碰；夹紧到位后压头的压紧点距离零件边缘控制在10~15毫米，既保证压紧力足够约束板件，又不会遮挡焊缝位置。

　　台架主体采用方管焊接框架做底部支撑，台面钢板厚度预留足够刚性，满负荷夹紧所有点位后台面的整体变形量控制在0.1毫米以内，避免长期使用后基准面下沉。台面加工出的规整网格线既是三维建模时的坐标参考，也方便现场人员快速核对各个夹具单元的安装坐标，后期维护时如果某个夹紧支座发生磨损，可直接按网格坐标快速复位重装，不需要重新整台扫描标定。

　　整套夹具的安装边界完全适配常规焊装工位的占地空间，底部框架的支脚预留有地脚螺栓固定孔，可直接锁死在车间钢制平台或水泥地基上，作业时不会因为工人扳动夹钳的作用力出现整体移位。各个夹紧单元采用模块化安装方式，每个支座都通过螺栓独立固定在台面上，后续如果对应车型改款，只需要更换对应位置的支撑块、调整夹钳位置，不需要整体报废台架，大幅降低多车型混线生产的工装改造成本。

　　在尺寸管控功能上，这套工装同时兼顾焊装定位和线下检具的作用：零件夹紧完成后，作业人员可以用塞尺快速检查零件型面和各个支撑块之间的间隙，直接判断冲压件的成型尺寸是否合格；焊接完成后松开夹钳前，也可以先对总成的关键孔位、轮廓边进行尺寸抽检，确认焊接热变形没有超出公差范围再下料，避免不合格总成流向下道总装工位。夹钳全部采用立式快速夹钳，操作力矩符合人体工程学，工人站在台架两侧即可触达所有夹紧手柄，不需要探身跨过工件，作业动线流畅无遮挡。
