汽车车身右固定垫尺寸检具

　　这套工装围绕汽车车身右固定垫类冲压件的尺寸确认展开，核心任务不是完成零件加工，而是在焊装前后或来料检验环节，把工件按车身装配基准稳定放置，快速判断孔位、轮廓、安装面和配合边界是否满足后续装配要求。现场使用时，操作人员将工件放到模拟车身安装姿态的定位面上，先由主定位销约束主要孔位，再通过辅助支承贴合关键型面，随后依次压下侧向和上方夹紧机构，使零件在检测状态下不产生悬空或过约束。

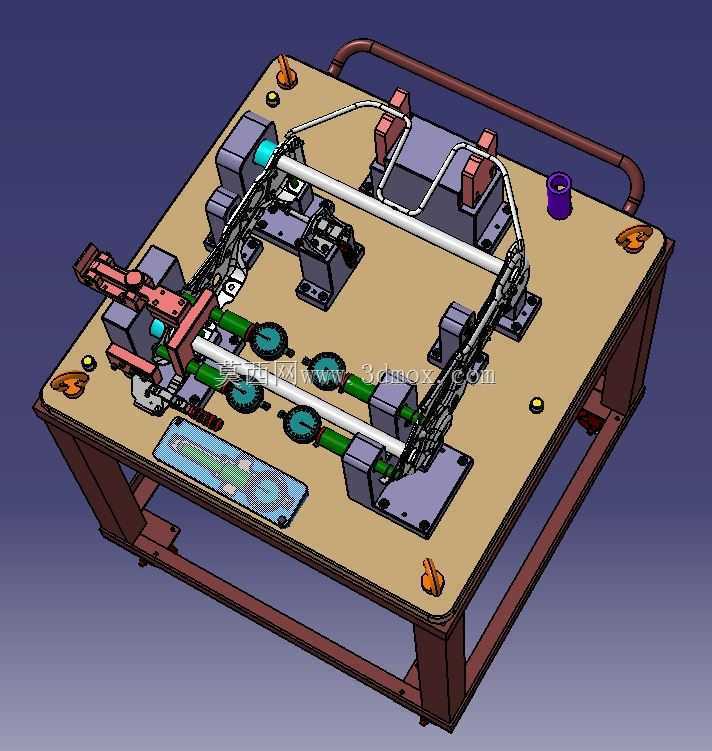

　　底板采用矩形平台式布局，周边留出搬运和操作空间，底部框架承托整个检测单元，台面集中布置定位块、压紧钳、检测销和基准结构。多个圆形表座沿工件关键尺寸链分布，用于配合百分表读取型面偏差；部分位置设置插拔式检测销，可直接判断孔位是否在公差范围内。台面边角的定位基准和标识区域服务于重复性校验，保证不同班次、不同人员操作时检测状态一致。

　　设计思路上，该检具优先还原零件在车身上的实际装配关系。右固定垫虽然单件结构不大，但它关系到周边饰件、加强梁或附件的安装位置，若基准孔偏移、贴合面翘曲，容易在总装阶段形成干涉或装配应力。因此模型中定位点选择遵循“一面两销”的基本逻辑，并结合零件型面增加可调支承，避免薄板件因自重产生误判。夹紧点靠近定位支承，压头方向尽量垂直于主贴合面，减少夹紧力把工件推离理论位置。

　　从结构布置看，长条形工件检测区域位于台面中部，左右两端设置对应定位与压紧单元，中部沿轮廓分布多组检测元件。侧向夹紧机构用于控制零件横向窜动，上方压钳负责限制脱离方向；带手柄的快速夹具适合高频次检验，操作路径短，工人无需额外工具即可完成开合。管路或线缆类元件在模型中沿支架走向布置，避让工件取放空间，同时保持台面整洁。紫色杯状附件、橙色吊环或限位小件属于辅助操作结构，分别服务于工具放置、搬运吊装或防错提示。

　　安装边界方面，整台检具需要放置在平整的检验台或车间地面上，底部框架应避免悬空；台面高度应适配人工站立操作，保证压钳开合、检测销插拔和读数都在舒适范围内。工件上下方要预留取放空间，尤其在长梁型零件通过时，不能与压臂、检测销和支架发生碰撞。定位销、压头和检测块属于易接触部位，维护时需重点检查磨损量；基准面应定期清洁，防止铁屑、灰尘造成测量误差。

　　在三维建模过程中，这类检具需要同时表达产品理论数模、定位元件、夹紧机构和台架骨架。定位块工作型面通常依据零件理论面偏置得到，间隙和公差需在工程图中明确；检测销直径、导向长度、插拔方向要与被测孔特征匹配；压臂运动轨迹需做干涉检查，确保打开状态下工件能够直线取放。对于结构设计人员来说，模型不仅要呈现外观，更要把基准传递、操作顺序和人机可达性落实到每个支架和销轴位置。

　　该检具适用于汽车零部件试制、冲压来料检验、焊装分总成检测等场景。它把抽象的尺寸公差转化为可触摸、可插拔、可读数的实体判断，降低人工卷尺或通用量具测量带来的不一致性。通过台面上集中布置的定位、夹紧和检测元件，工件能够在接近真实装配的状态下完成尺寸控制，为后续车身装配提供稳定依据。
