汽车行李箱顶灯壳体检具工装

　　这套工装面向汽车外覆盖件及内饰周边件的尺寸管控环节，核心作用是在样件试制、批量生产首件检验和过程抽检中，快速判定行李箱顶灯上壳体类弧形塑件的轮廓度、安装孔位、边界配合面是否符合整车装配要求。现场使用时，工件沿检具型面自然落位，通过多个基准支撑块建立与整车坐标系一致的定位关系，再由上方和侧向的快速压紧机构依次锁定，避免人工手持测量带来的姿态偏差。

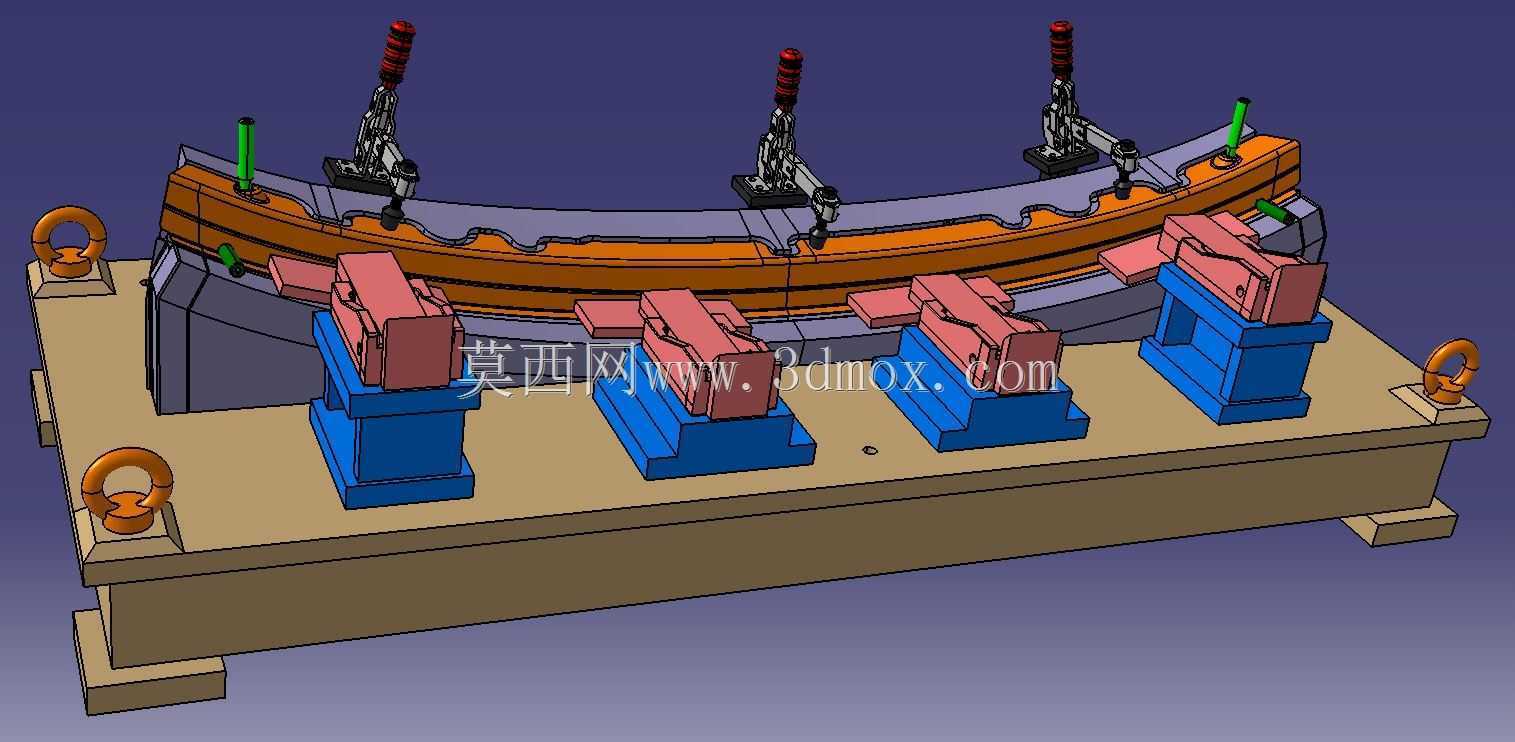

　　从结构布置看，底座采用厚钢板焊接并经时效处理，上表面加工出统一基准平面，四角设置吊环，便于整台检具在检测区、模具车间和装配现场之间吊运。底板上分布四组蓝色立式支撑座，承担工件主要承重和Z向定位；支撑块顶面依据零件数模铣削成型，与产品理论型面保持检测间隙要求。橙色弧形主体模拟零件周边的装配环境，其轮廓既作为目视比对边界，也为塞尺、面差尺提供测量基准。

　　上方布置的三组立式快速夹钳对应工件关键压紧点，压头位置避开薄弱筋位和外观面，压接行程经过校核，保证夹紧后零件不产生明显翘曲。侧向绿色手柄机构用于辅助定位和端部约束，控制弧形件在长度方向的窜动；若干红色与绿色标识销、检测销分别对应孔位定性检查，操作者可通过销体能否顺利插入判断孔位偏移。整套机构把复杂的三坐标测量转化为工位上的快速通止判断，节拍更适合生产线旁使用。

　　设计思路上，先依据零件GD&T图纸确认主定位基准、辅助支撑和压紧顺序，再把产品理论型面偏置出检测间隙，形成检具工作型面。支撑座高度需要兼顾人工操作空间与工件刚性：过低会使取放件困难，过高则放大力臂误差。夹钳选型时重点核对压紧力、打开角度和压头可达性，确保在塑料件允许受力范围内实现稳定贴合。底座四周预留吊装、固定和编号区域，各检测单元按零件特征分区布置，降低误操作概率。

　　安装边界方面，整台检具呈长条形布局，适合放置在平整的检测平台或车间地坪上；底座下方带有垫脚，可通过调平保证基准面水平。工件取放路径集中在工装前侧和上方，夹钳打开后需留出足够手部空间，侧向机构不得与弧形件端部发生干涉。三维建模过程中，装配体需要重点验证夹钳全开、全闭两种状态：全开时压头与工件轮廓保持安全距离，全闭时压头垂直作用于支撑区域，同时检测销与导向套同轴。

　　对于结构工程师而言，这类模型的价值不只是展示夹具外形，而是完整呈现了基准转换、型面检测、快速压紧和现场吊运之间的工程关系。底板、支撑块、模拟块、夹钳、销套和吊环均可作为同类汽车零部件检具设计的参考，尤其适用于弧形薄壁件、外观件和装配敏感件的工位检测方案搭建。
