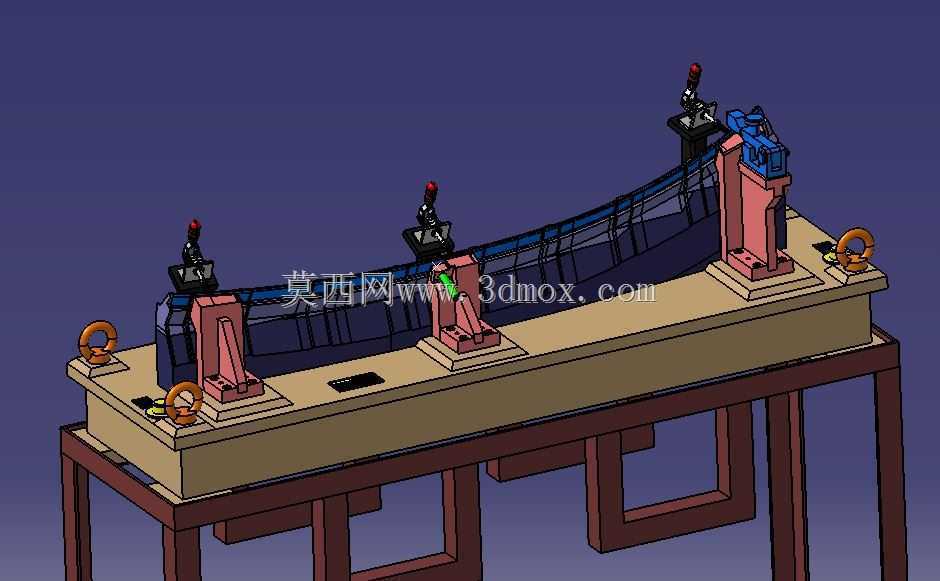

汽车车身B侧尺寸控制钢轨工装

　　这套工装围绕汽车车身B侧覆盖件与结构件的尺寸管控展开，核心承载基准采用长跨距钢轨结构，配合多组定位夹紧单元完成工件在检测、装配工序中的姿态固定。在整车焊装与零部件质检环节，B侧区域涉及侧围外板、B柱加强板、门槛梁等多个关键件的形位公差匹配，常规小型夹具无法覆盖长条形车身侧部的全段尺寸校验，该钢轨式工装将基准沿工件长度方向连续布置，消除多段拼接基准带来的累积误差，保证各检测点的坐标统一性。

　　从实际产线布局来看，工装底部采用型钢焊接台架作为支撑，台架腿部分布在钢轨两端及中段受力位置，避开操作人员上下料的作业通道，台架顶面预留调平垫片安装位，现场部署时可通过垫片调整钢轨整体直线度与水平度，补偿车间地面的平面度偏差。钢轨本体沿工件轮廓走向布置，轨面加工有连续的T型槽或者等距定位孔系，所有侧向定位块、压紧机构、检测基准座都可以通过槽内螺栓或者定位销快速调整位置，适配同平台不同配置车型的B侧工件检测需求，换型时无需重新制作整体基座，仅需移动各功能单元的安装位置并重新打表校准即可。

　　工装的功能单元分为三类，第一类是分布在钢轨两端的高刚性立柱式定位机构，立柱采用箱型焊接结构，底部设置加宽法兰盘与钢轨台面连接，接触面积大，承受工件装夹的侧向力时不会出现倾覆变形，立柱顶端安装对应车身B侧主定位孔的定位销，销体采用淬火处理，长期插拔磨损后可单独更换，无需拆卸整个立柱。第二类是沿钢轨中段均匀分布的浮动支撑块，支撑块顶面型面完全复刻车身B侧工件的下表面理论型面，支撑高度可通过螺旋调节机构微调，工件落位后先由浮动支撑托住型面，避免薄板工件因自重产生下垂变形，再触发侧向夹紧动作。第三类是布置在工装台面上的多组手动快速夹钳，夹钳压头位置贴有聚氨酯防护垫，压紧时不会划伤车身钣金的涂装前表面，夹钳的压紧行程预留足够余量，方便操作人员取放工件，不会出现压头与工件边缘干涉的情况。

　　设计过程中首先从车身B侧的三维数模提取关键控制点位，包括主定位孔、型面检测点、包边匹配面、焊接搭接面，将所有点位的坐标投影到钢轨基准平面上，确定每个功能单元的安装坐标。钢轨的长度方向超出工件两端各预留两百毫米左右的操作空间，方便操作人员在端部使用塞尺、百分表检测工件与定位块的贴合间隙，工装整体宽度控制在一米二以内，适配车间标准检测工位的通道宽度，整体高度设置在人体腰部作业区间，操作人员站立状态下即可完成定位销插拔、夹钳启闭、间隙检测全部操作，不需要频繁弯腰或者登高。

　　为了保证长期使用后的精度保持性，钢轨本体在加工完成后进行两次时效处理，消除焊接与切削加工产生的内应力，避免使用过程中基准轨出现缓慢变形。各定位单元的连接面都经过磨削加工，安装后相邻定位块的基准面公差控制在0.1毫米以内，完全满足车身零部件尺寸抽检与焊装前预装的精度要求。工装台面上还预留了检测支架的安装接口，可直接加装百分表、位移传感器，对工件的关键尺寸进行在线读数，不需要额外搭建检测平台。
