汽车车身弯梁总成焊接定位控制夹具

　　这套工装针对汽车车身侧围弯梁类冲压覆盖件的焊装工序开发，核心作用是在多工序拼焊过程中约束薄板冲压件的空间形位，把单件自由状态下的回弹、翘曲强制校正到工艺数模定义的理论位置，最终保证总成件的安装孔位、搭接面间隙与轮廓度符合整车匹配要求。在整车焊装车间的实际场景里，这类长跨度弯梁零件属于典型的弱刚性薄板件，单件自重轻但轮廓狭长，人工摆放定位时极易出现沿长度方向的扭转、Z向起伏，若不采用多点约束工装，焊接热变形后总成尺寸偏差会直接传导到后续车门装配、侧围内饰匹配环节，造成面差超差、密封间隙不均等批量质量问题。

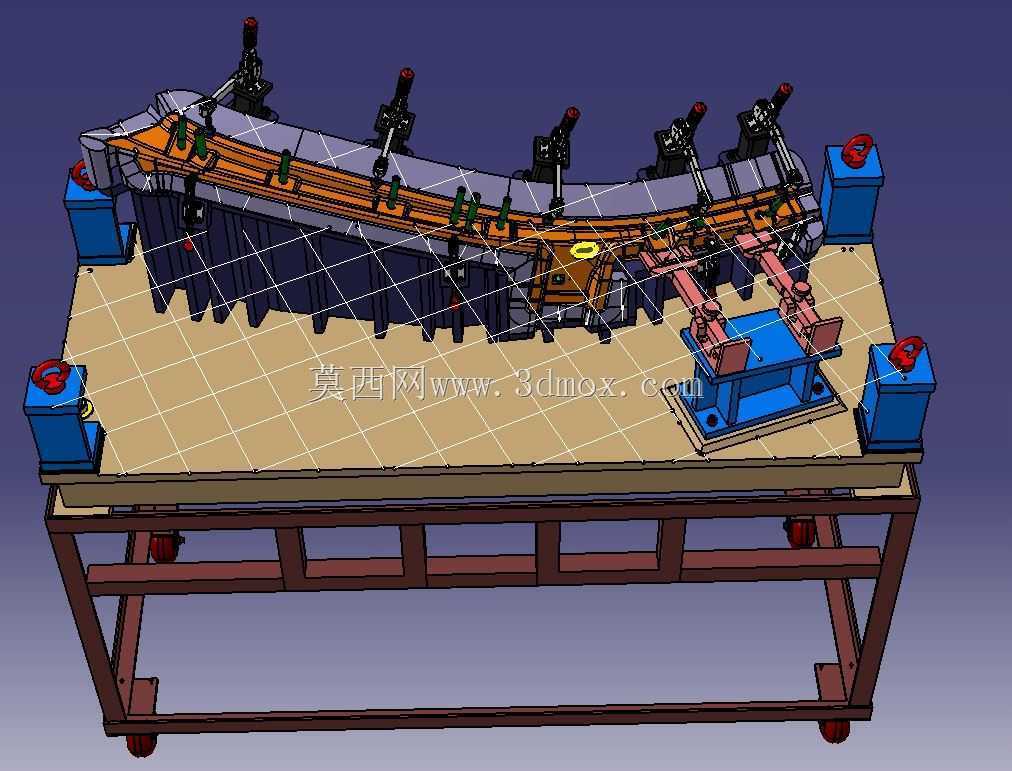

　　从结构布局来看，工装整体采用带脚轮的型钢焊接底架作为承载基础，底架台面铺设高密度复合垫板作为基准安装面，所有定位、夹紧单元均以台面的工艺基准孔系为坐标原点进行装配，底架下部预留敞开空间用于布置气动管路、阀岛与接线端子，脚轮配置带刹车的万向轮，既可以在焊装工位间快速转场，也能在固定作业时锁止消除位移。台面上沿弯梁零件的狭长轮廓走向，依次布置五组立式气动压紧单元，压紧点的位置完全对应零件冲压型面的刚性加强区，避开薄板悬空区域，防止压紧力造成板面局部凹陷；零件的侧向轮廓靠多组可调定位块贴合型面，定位块的贴合面按照零件数模的曲面法线方向设计，部分易磨损位置采用淬火镶块结构，长期批量生产后可单独更换镶块而无需整体调整工装。

　　工装的进料端设置两组带红色手柄的手动侧向夹紧座，用于零件上料时的初定位，操作工先将弯梁冲压件吊入工装，靠端部定位销完成长度方向初限位，扳动手动夹钳快速托住零件两端，再依次启动各工位气动压钳，压头下行过程中自带浮动导向，避免硬接触刮伤零件外表面。工装中段额外设置一组可翻转的辅助支撑机构，针对弯梁中部下凹的悬空区域，焊接前支撑顶起贴合零件背面，抵消焊接热输入时的局部下塌变形，焊接完成后支撑自动退回，方便总成件吊离。

　　设计阶段首先要完成零件的公差叠加分析，把冲压件自身的轮廓公差、焊接热收缩量提前补偿到工装定位面的坐标中，长跨度工装的底架必须做时效处理消除焊接内应力，避免使用过程中基准面变形；所有夹紧单元的行程都要预留足够的操作空间，保证零件吊装、取出时不会和压臂发生干涉，气动元件全部布置在远离焊接飞溅的区域，必要时加装防火挡片。整套工装的安装边界以底架脚轮的外接矩形为限，台面高度匹配车间焊接机器人或者人工焊枪的作业高度，工人无需弯腰即可完成所有夹紧操作，定位销的位置精度直接决定总成件的孔位同轴度，装配后需要通过三坐标测量校准所有定位点的坐标，确认和工艺数模的偏差在允许范围内才能投入批量生产。
