汽车左上座垫手动控制检测工装夹具

　　这套工装面向汽车座椅左上座垫相关车身覆盖件的尺寸确认与装配状态核对，属于车间现场和检具室都能使用的手动控制夹具。工件本身轮廓狭长、型面起伏多，边缘还带有安装孔、卡扣位和焊接配合面，单纯靠平台划线或通用压板很难稳定复现装车姿态，因此方案围绕“先定基准、再压型面、后查边界”的逻辑展开。底板采用厚板焊接框架结构，上方布置平整安装面板，下方由型钢腿架支撑，既保证操作人员站立作业时的高度，也避免薄板台面在多次压紧后产生挠曲。面板四周保留吊装环和搬运空间，框架底部留出叉车或液压车进出的间隙，方便在试制车间、检测区和装配线旁周转。

　　定位思路上，夹具没有把所有支撑都做成固定死挡，而是按照零件的主基准、次基准和辅助支撑分层处理。靠近零件关键孔位的位置设置可换定位销和仿形支撑块，使工件落下后能够快速找到理论位置；型面变化较大的区域采用尼龙或非金属压头接触，防止手动夹紧时在外观件表面留下压痕。多组快速夹钳分布在零件两侧及端部，操作顺序可以根据现场习惯从中间向两端逐步压紧，减少薄板件因单侧受力产生的扭曲。夹钳支架通过螺栓固定在面板上，底部加设定位键或销孔，后期若产品局部改型，只需更换对应支座和压头，不必整体报废台架。

　　从实际用途看，该夹具主要控制座垫类零件在自由状态与模拟装车状态下的轮廓尺寸、孔位偏差和相邻件搭接间隙。操作人员将工件放到仿形支撑上后，先插入主定位销确认基准，再依次闭合手动夹钳；随后可使用塞尺、卡尺、百分表或专用通止规检查型面贴合度、孔位同轴度以及边缘齐平度。对于需要确认焊接总成或内饰装配干涉的工位，也可以在夹具上保留标准块和测量基准面，使三坐标或便携式测量臂有明确的取点参照。手动方案虽然节拍不如自动液压夹具高，但结构直观、维护简单、投入成本低，特别适合车型试制、小批量生产、来料抽检和问题件复判。

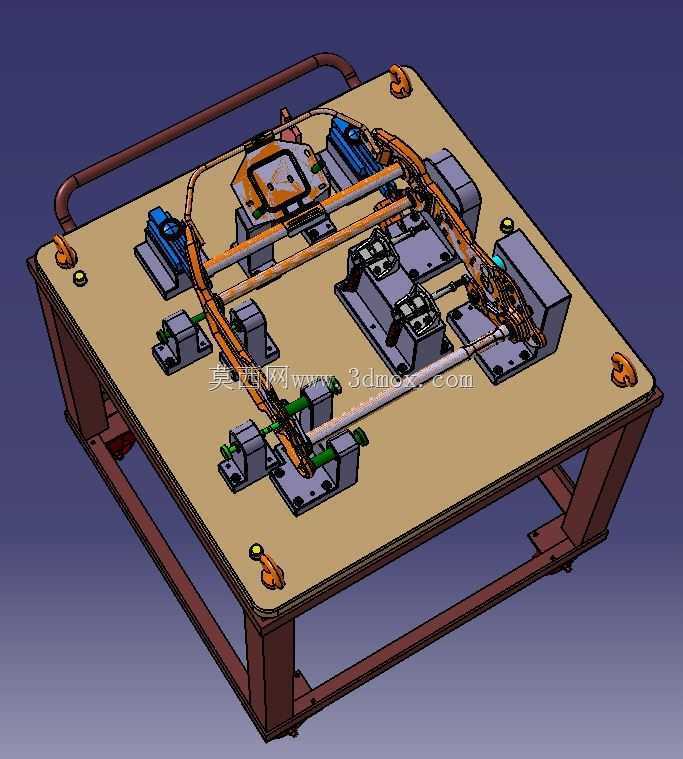

　　外形布局上，工作台面近似矩形，主体高度按人工站立操作设计，面板上方集中安装定位块、压紧钳、导轨式压臂和侧向限位组件。零件沿台面纵向放置，周围留出不小于手部操作的空间，夹钳手柄避开工件取放路径，防止上下料时磕碰。台面后侧设置管状扶手或防护栏，既可作为短距离推移时的握持结构，也能减少工具滑落风险。多个检测组件按零件轮廓对称排布，压臂长度和支点位置经过避让校核，保证夹紧力落在支撑点附近，而不是让薄板悬空受力。

　　设计时需要重点关注三类边界：一是工件取放边界，压臂打开后的回转空间不能与定位销、传感器支架互相干涉；二是操作力边界，手动夹钳的力臂和压头面积要匹配薄板刚度，避免局部过压造成回弹误判；三是测量边界，所有基准面、销孔和压紧点应便于量具进入，关键检测面不能被压臂遮挡。底板上的安装孔采用标准化阵列思路，后续增加侧向推紧机构或换成气动压钳时，可在不大改台面的情况下完成升级。整体结构强调刚性、可维护性和检测重复性，使同一件零件在不同操作人员、不同班次下都能得到一致的定位状态。

　　在建模过程中，焊件框架、面板、定位销、快速夹钳、压臂、仿形块和手柄需要分层装配，运动件应保留打开与闭合两种状态，便于校核夹紧行程和操作干涉。定位块与工件接触曲面宜按产品数模提取型面，并在非接触区域留出退刀和清根空间；紧固件位置要考虑扳手可达性，底部框架则需控制焊接变形并预留调平垫脚。通过这些细节处理，工装不仅能完成座垫零件的尺寸控制，也能作为装配验证、工艺分析和现场培训的直观载体。
