汽车仪表横梁总成检具工装

　　这套工装围绕汽车仪表横梁类车身焊接总成的尺寸管控展开，属于整车焊装与零部件来料检验环节常用的总成检具。现场使用时，待检的仪表横梁总成通过多个定位销、压紧块和模拟支撑点放置在工作台面上，操作人员可以快速判断零件孔位、安装面、轮廓边界和关键装配基准是否落在公差范围内。它不是单纯的夹持支架，而是把零件的理论装配状态在离线工位上复现出来，使检验结果与后续总装、焊装工位的定位逻辑保持一致。

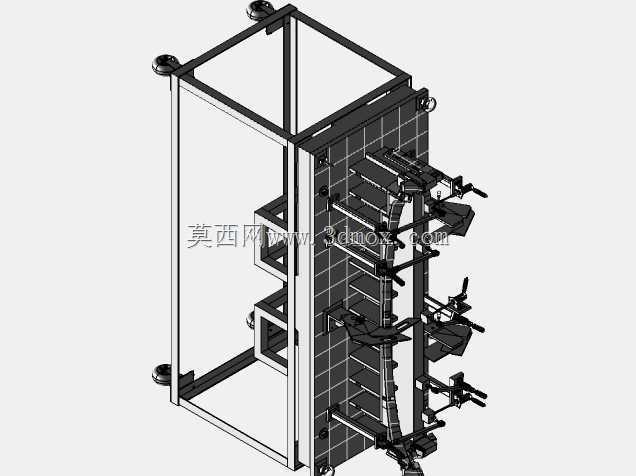

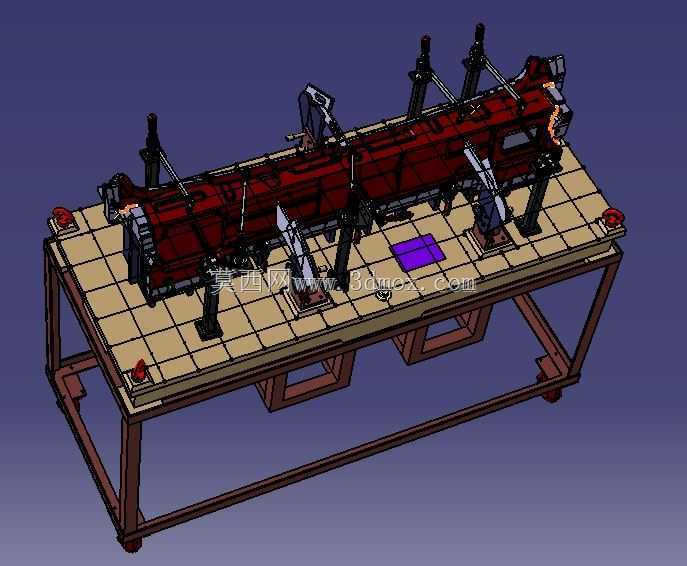

　　从结构布置看，工作台采用框架式方管焊接底座，台面铺设带网格孔的铸铁或钢制基板，便于检具支座、定位块和压紧机构按产品数模灵活安装。底座四角设置脚轮和可调支脚，转运时可以推动，到位后通过支脚调平，避免地面不平影响测量基准。台面上分布有多组立式支座，高度随仪表横梁的空间曲面变化；部分支座顶端设置模拟块、定位销和快速压紧器，对应零件上的转向管柱安装点、空调箱体安装面、线束支架孔、侧围连接端等关键特征。

　　设计这类检具时，首先要明确零件的基准体系。仪表横梁属于长跨度薄壁焊接总成，刚性有限，若夹持点选择不当，容易把零件强行压到合格位置，松开后又回弹失真。因此建模过程中需要区分主定位、辅助支撑和压紧约束：主定位通常选取零件上稳定的孔和面，遵循基准重合原则；辅助支撑布置在跨度较大、容易下垂的区域；压紧点靠近定位面，方向尽量垂直于支撑面，避免产生侧向分力。三维结构里可以看到多组压钳沿梁体分布，其作用不是越大越紧越好，而是保证零件在模拟装配状态下无翘曲、无虚接。

　　检具的功能特性体现在对装配接口的直接检查。零件上架后，检测人员可使用塞尺查看型面间隙，用销规检查孔位同轴度，用划线或刻度标识判断轮廓偏差。对于仪表横梁这种横跨驾驶舱的部件，左右两端与车身侧围的连接位置、中央区域与仪表板及转向系统的安装面都直接影响后续装配。若孔位偏斜或面差超差，总装线上可能出现螺栓难入、仪表板贴合不良、转向管柱姿态偏差等问题。该工装把这些风险前移到零部件验收工序，减少不合格件流入主线。

　　外形与安装边界方面，整体设备呈长方形台式布局，长度方向覆盖仪表横梁总成的全宽，高度以操作人员站立检测为宜。台面上方的定位支座高低错落，最高压臂接近零件上表面的支架位置；台架下部保留腿部空间和储物空档，四周留出操作通道。建模时需要特别注意压钳打开行程，保证零件从上方向下放取时不与定位销、检测块干涉；同时要校核侧向翻转机构的回转空间，避免压紧臂在开启状态下碰到相邻检具组件。

　　三维设计还应关注可制造性和长期使用稳定性。基板网格孔间距、支座连接螺栓规格、定位销硬度与耐磨套、快速夹钳型号都需要形成统一标准。关键模拟块通常按零件理论型面偏置检测间隙制作，边缘倒角，防止取放件时划伤工件。底座焊接后需进行去应力和机加工，保证台面平面度；所有定位元件装配后再依据数模进行精调，使检具自身坐标与产品基准一致。

　　在实际车间场景中，这类检具可用于供应商首件检验、批次抽检、焊装夹具验证以及问题件复测。相比三坐标测量，它的优势是节拍快、判断直观，对操作人员技能依赖较低；相比单纯目测，它又提供了明确的定位基准和量化检测手段。结构设计时将产品数模、检具骨架、压钳、销座和台架统一装配，能够提前发现取件干涉、支撑不足、压点过定位等问题，从而缩短工装制造后的现场整改周期。
