汽车后保险杠横梁尺寸控制工装夹具

　　这套工装围绕汽车后保险杠横梁这类长条形车身冲压焊接件的尺寸确认而搭建，核心任务不是参与零件成型，而是在零部件下线、总成匹配或来料检验环节，把柔性较大、轮廓跨度较长的横梁稳定约束在模拟装车姿态下，便于工程师对孔位、型面、边界轮廓和安装基准进行逐项核对。后保险杠横梁本身长度大、截面呈连续变化的弧形结构，单件在自由状态下容易因重力、焊接残余应力或冲压回弹产生轻微翘曲，如果直接放在普通平台上测量，支撑点不合理会引入附加变形，导致检测结果不能反映真实装车状态。该夹具通过沿工件长度方向分布的多组定位与压紧单元，将零件关键控制点逐一承接，使检测姿态与车身装配坐标保持一致。

　　从结构布局看，底部采用型钢焊接框架作为承载主体，框架上方铺设带网格刻度特征的平台面板，面板既提供各支座的安装基准，也方便现场人员快速判断点位分布和偏移方向。框架下部保留敞开空间，便于叉车或液压小车在工位间转运，也能避免夹具落地后因地面不平造成整体扭曲。支腿附近设置移动滚轮，说明该工装可在试制车间、检测区或焊装线旁灵活切换使用位置；滚轮与固定支撑配合，到位后通过支撑件承重，减少检测过程中滚轮弹性带来的晃动。

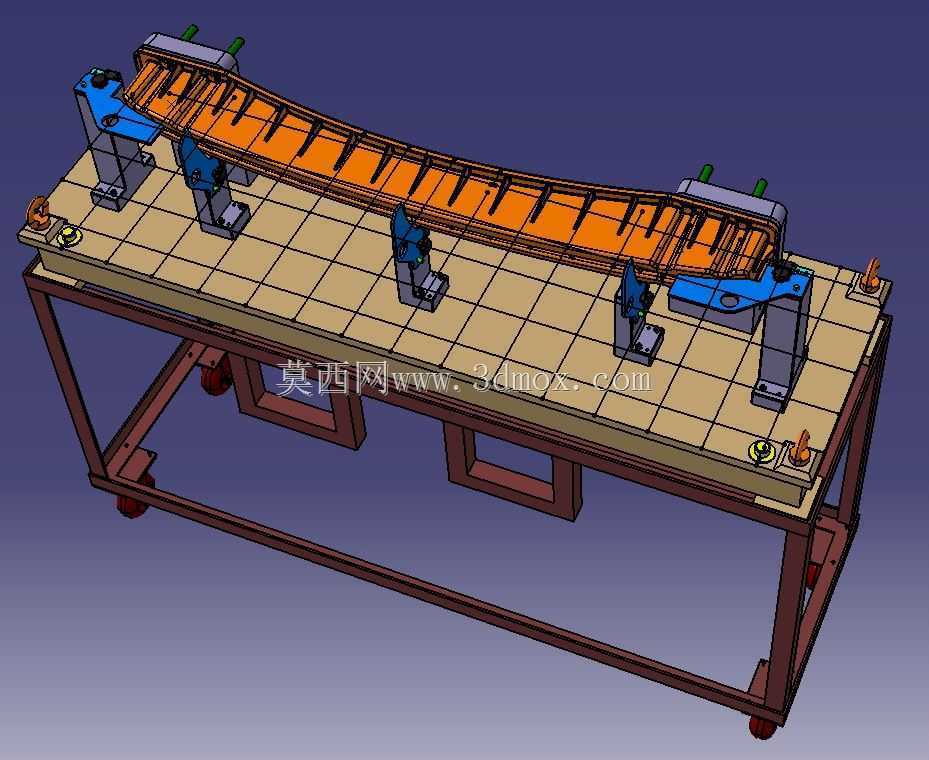

　　工件支撑模块沿横梁走向非均匀布置，位置选择并非平均铺开，而是对应零件上的安装孔、折弯边、焊接螺母板和与后围、侧围连接的关键匹配区域。每个模块由立式支座、仿形支撑块、侧向定位件和快速压紧机构组成。蓝色构件主要承担定位、压紧或辅助支撑功能，黑色与灰色支座提供刚性连接，橙色透明表达的工件则清晰展示了被检测横梁的空间形态。夹具顶端可见带绿色手柄的压紧元件，操作时向下压合即可将零件固定在理论型面上；部分支座侧面设置旋转压臂，能够在取放件时让出通道，避免长梁横向装入时与夹具发生干涉。

　　设计思路上，这套工装优先保证基准统一。车身覆盖件和结构件的尺寸问题往往不在单个局部，而体现在长距离孔位相对关系、弧线连续性以及左右安装点对称性上。因此夹具在两端设置主定位区域，模拟横梁与车身连接的首要安装点；中间若干支撑点用于控制型面起伏，但不完全限制零件自然形态，防止过定位造成强行矫正。侧向挡块负责限制横向窜动，压紧点则尽量靠近支撑面，使夹紧力沿短路径传递，减少薄板件受压后的局部凹陷。对于焊接总成中容易变形的区域，支座采用较高立柱跨越平台面，使压头能够到达零件边缘，同时保留量具伸入空间。

　　在实际使用场景中，操作人员先将各压臂打开，把后保险杠横梁从上方或侧方吊放至仿形支撑块上，再以主定位销或基准块对齐零件关键孔位。确认零件大致贴合后，依次闭合两端和中部压紧器，夹紧顺序通常从主定位点向两侧展开，以避免一端强制压合后另一端孔位错位。固定完成后，可使用塞尺检查型面间隙，用卡尺、三坐标测针或专用通止规核对安装孔、翻边高度和轮廓边界。夹具平台上的标识、支座编号和基准面有助于把检测数据回写到零件坐标中，便于冲压模具修整、焊接夹具调整和供应商尺寸整改。

　　外形与安装边界方面，该工装整体呈长桌式布置，长度随后保险杠横梁跨度展开，宽度需容纳左右支座、压臂开启范围以及人员操作空间；高度则按照人体检测和三坐标测量可达性综合设定。平台上方的定位支座不能超出工件外轮廓过多，否则会影响吊装和测量；底部框架横梁需要避开支座固定螺栓和调节垫片区域。对于现场落地使用，还要保证底座支撑点落在坚实地面上，滚轮收起后各支撑均匀受力，防止平台面板产生微小倾斜。

　　三维建模时需要重点表达夹具骨架、平台面板、各立式支座、压臂、定位销、仿形块、手柄压紧器以及工件之间的装配关系。长梁工件应保留曲面和加强筋特征，夹具零件则需体现螺栓连接、腰形槽调节、垫片补偿和压臂旋转空间。通过这样的结构表达，可以直观验证取放件路径、夹紧顺序、测点可达性以及支座与工件之间是否存在干涉，为汽车车身件尺寸控制工装的设计、评审和现场调试提供完整依据。
