汽车面板地板CTR尺寸控制工装夹具

　　在汽车整车焊装与零部件尺寸管控环节，白车身覆盖件、内饰安装基板以及地板类冲压总成的形位公差一致性，直接决定后续总装工位的零件匹配间隙、密封面贴合度以及内饰卡扣的装配成功率。这套面向面板地板CTR区域开发的尺寸控制工装，正是部署在零部件下线检测、焊后尺寸校准以及总成预装匹配工位的专用工艺装备，核心作用是对汽车车身对应部位的零件完成定位、夹持与尺寸校验，把冲压件回弹、焊接热变形带来的尺寸偏差约束在设计公差带内。

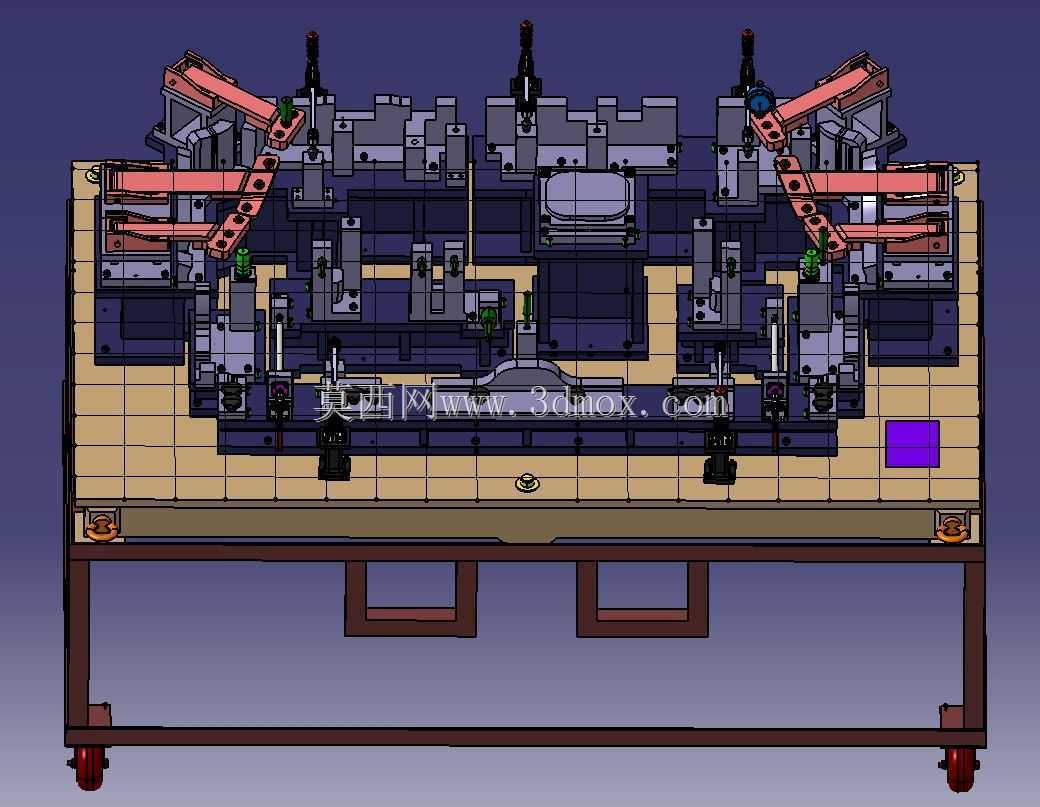

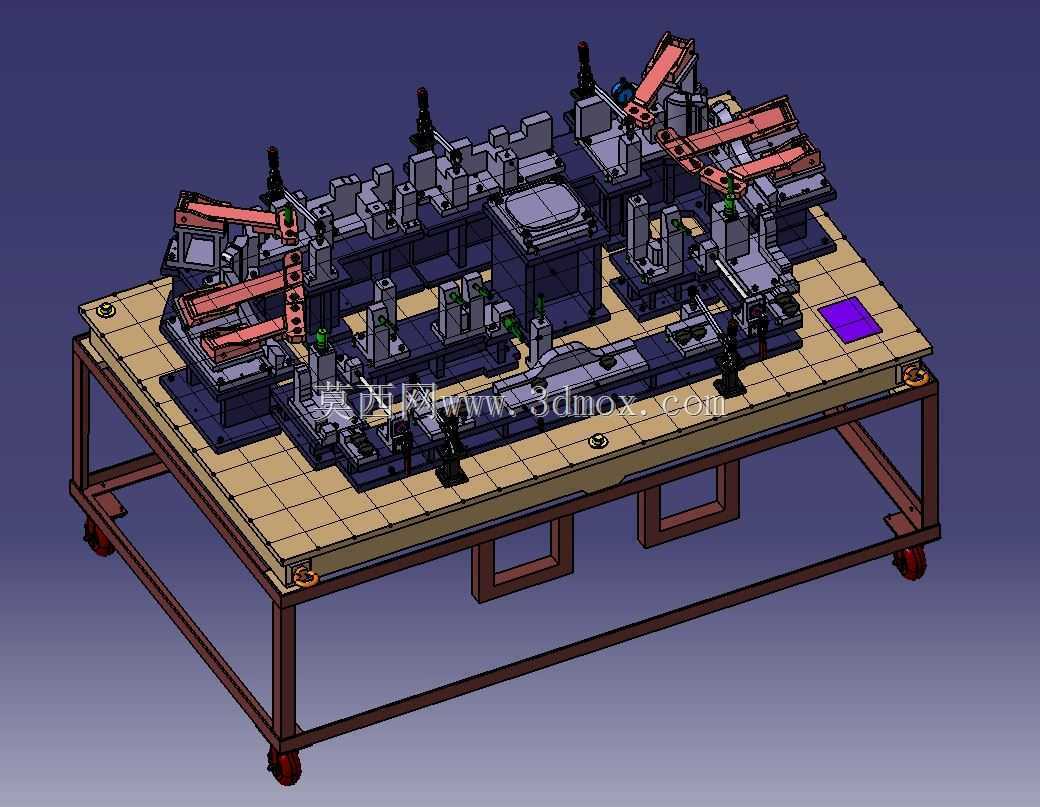

　　从整体布局来看，工装采用方管焊接成型的台式底架作为承载基础，底架下方预留了充足的悬空空间，既可以适配车间现场的物流台车进出接驳，也方便操作人员在工件下方布置检测传感器、接通气动管路。底架底部配置可调支撑脚与移动脚轮组合结构，转场时可通过脚轮推移，就位后旋转可调脚轮承托整机，抵消车间地面的平面度误差，避免工装台架自身变形影响检测基准精度。台面上的基准安装板采用厚钢板整体加工，所有定位元件的安装基准面都经过一次装夹铣削成型，保证各定位点之间的位置度公差远小于工件被测公差，遵循工装精度高于工件精度三到五倍的常规设计原则。

　　工装的功能单元按照工件的轮廓特征分区布置：左右两侧对应车身面板的弯折区域，设置了多组气动翻转压臂，压臂的压紧头采用聚氨酯包覆材质，接触工件时不会划伤冲压板面漆或者镀锌层，压臂的翻转行程经过校核，完全打开后工件的吊装进出路径没有任何干涉，操作人员或者助力机械手可以直接把待检测的地板总成从上方吊入工装工位。中间区域对应CTR控制部位的安装基准，布置了固定式定位销、可调式定位块以及多个辅助支撑缸：主定位销优先匹配工件上的工艺孔，限制工件X、Y两个方向的平移自由度，其余菱形销约束绕主销的转动自由度，所有定位销的位置都按照车身RPS基准点体系设置，和整车设计基准保持统一，避免基准转换带来的累计误差。

　　针对薄板冲压件刚性不足、容易受夹持力产生形变的特点，工装的压紧点全部对应工件背面的加强筋或者翻边位置，不会在薄板悬空区域施加压紧力；每个压紧回路都配置独立的压力调节阀，可以根据不同批次板材的厚度调整压紧力，既保证夹持后工件完全贴合基准面，又不会把工件压出局部凹陷。台面上还预留了多个检测接口位置，可以搭配百分表、间隙尺或者在线位移传感器，直接读取工件关键型面的偏差数值，操作人员在一次装夹完成后就能快速判断零件是否合格，不需要把工件搬到三坐标测量室完成检测，大幅缩短了产线的尺寸抽检周期。

　　设计阶段的校核重点集中在操作可达性与防错逻辑上：所有压臂的操作顺序做了气路互锁，只有当工件完全落到主定位销、到位传感器发出信号之后，两侧的压紧压臂才允许启动，避免工件没放正就压合造成零件磕碰；工装的外形轮廓完全按照对应工件的最大外轮廓向外预留操作空间，整体台面高度匹配操作人员站立作业的舒适区间，不需要弯腰或者抬手就能完成所有装夹操作。安装边界方面，底架的占地面积适配常规焊装车间的工位间距，台架上方没有突出的高架结构，车间现有行吊的作业高度完全满足工件吊入吊出需求，工装的气动接口统一布置在台架侧方，接入工厂常规压缩空气回路即可投入使用，不需要额外配置专用动力源，既可以作为离线检测工位的专用检具，也可以直接嵌入焊装线旁作为焊后尺寸定型的夹持工装使用。
