汽车车身LH铰链工位尺寸检具

　　这套工装围绕汽车车身覆盖件在试制、冲压下线及焊装前的尺寸确认展开，核心对象是LH侧铰链安装区域对应的车身件。现场使用时，工件由人工或助力吊具放置到仿形支撑面上，先通过基准块建立零件坐标系，再依次压合快速夹钳，检测销、止通规和局部型面规即可判断孔位、搭接边、安装面与理论数模之间的偏差。它不是单纯的摆放架，而是把零件的检测基准、夹持动作和测量路径固化在同一平台上，减少不同操作人员反复找正带来的误差。

　　从结构布置看，底部采用型钢焊接框架，框架上平面铺设厚钢板作为基准平台，平台四周保留足够的操作空间。支腿下方设置可调脚杯，用于在车间地面不平时校正平台水平；局部脚轮则服务于短距离移位，到位后必须由脚杯承载，避免检测过程中框架晃动。平台上方的仿形块按照零件自由状态下的支撑逻辑布置，重点托住刚性较强的安装边和型面转折区，而不是大面积贴合薄板，防止强行支撑造成零件变形。

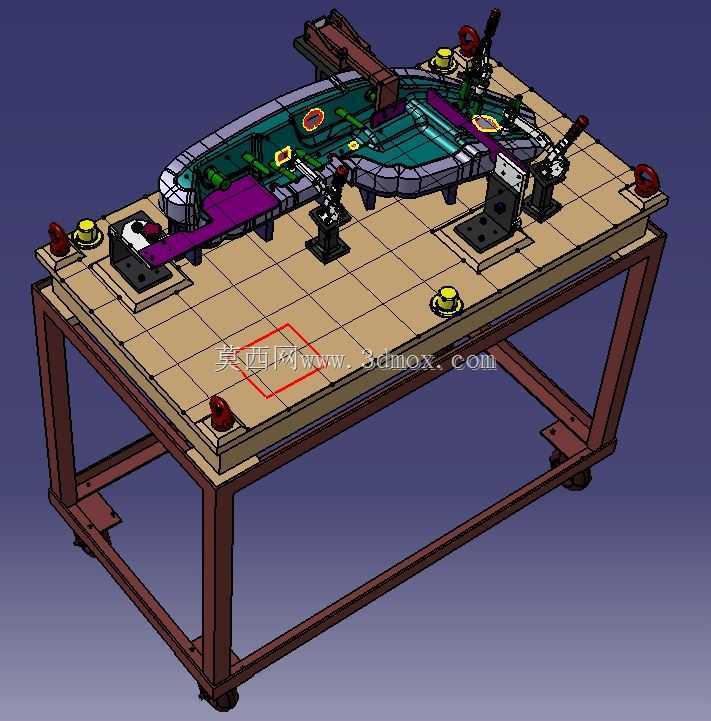

　　定位与夹紧机构是整套装置的关键。多个立式快速夹钳分布在零件边缘和铰链安装区附近，压头位置避开外观面，压合方向尽量垂直于局部支撑面，保证夹紧力直接传递到基准块。带手柄的检测销用于核对关键孔的位置度，销体导入端做倒角，既能引导插入，也能通过插入阻力判断孔位偏移。平台上的黄色按钮、红色限位件和辅助标识对应操作顺序与安全边界，使操作者能够按固定节拍完成上件、定位、夹紧、检测和松夹。

　　设计思路上，优先保证基准统一。汽车车身件通常以主定位孔、型面和边界作为检测依据，模型中各支撑块、压臂和销座均围绕同一坐标体系安装，便于后续根据零件实测数据进行垫片调整或修配。夹臂采用铰接式结构，打开后让出上下件空间；闭合后压头与支撑块形成稳定夹持。对于易干涉区域，压臂做成异形折弯或分段结构，既保证压紧点靠近检测特征，又避免与零件凸台、翻边发生碰撞。

　　外形边界方面，整体呈长方形工作台布局，长度方向覆盖车身件的主要延伸区域，宽度方向容纳两侧夹钳和操作按钮，高度按人工站立作业设定，便于手部直接操作快速夹钳和取放量具。平台下方保留敞开空间，既减轻框架重量，也方便清扫切屑、杂物和维护地脚。上部检测元件的最高点集中在零件型面及夹钳手柄处，搬运时需关注这些凸出部件，避免侧向撞击导致定位销或压臂偏移。

　　在实际汽车制造场景中，这类检具常用于冲压件首件检验、批次抽检、焊装前匹配确认以及问题零件复盘。操作者可以通过检测销能否顺利进入、型面规间隙是否均匀、零件边界与刻线是否重合，快速判断尺寸状态；若出现偏差，还可结合支架上的调整垫片和基准坐标，追溯是冲压回弹、孔位偏移还是装夹状态不一致。模型完整呈现了焊接机架、平台板、仿形支撑、快速夹钳、检测销、按钮站、脚杯与脚轮等要素，对理解车身检具的空间布置、夹紧顺序和安装边界具有直接参考价值。
