汽车车身加强件LH侧装夹检测工装

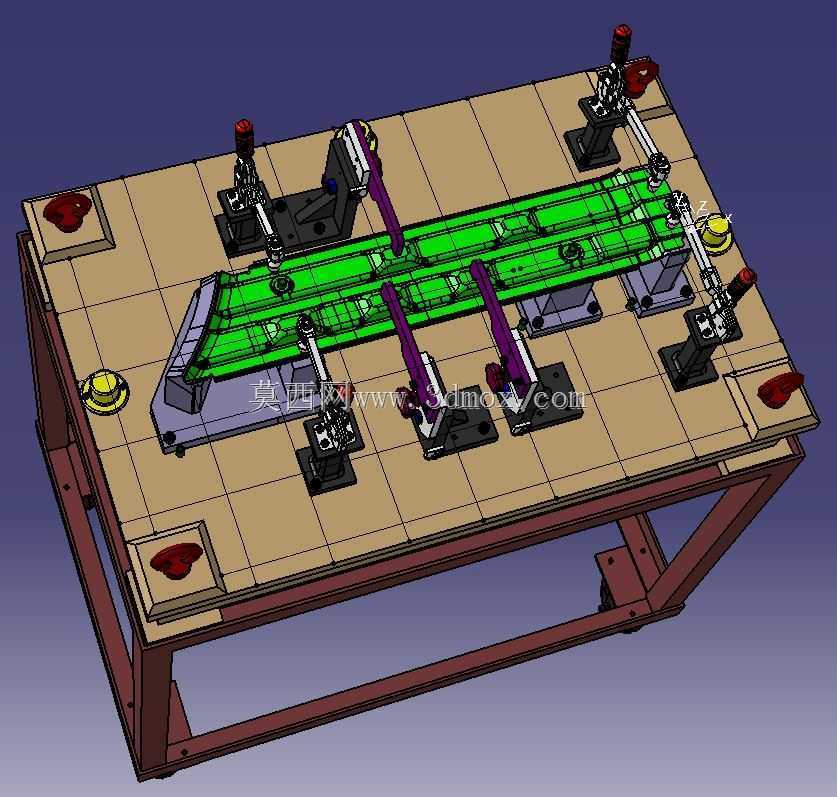

　　这套工装面向汽车车身冲压焊接总成件的线下尺寸确认场景，针对长条形车身加强件在自由状态下容易翘曲、定位基准不稳定的问题，将零件放置、基准贴合、侧向压紧和关键轮廓检测集中在同一台架上完成。现场使用时，操作人员先把绿色车身件沿台面上的支撑块和定位型面放入，再依次操作多组手动夹紧器，使零件在规定基准处被稳定约束，随后可对孔位、翻边、搭接面和轮廓边界进行目视比对、量具测量或后续三坐标抽检。

　　台架主体采用矩形钢管焊接框架，底部设置可调支脚，便于在夹具车间、焊装线旁或检测区域内找平。台面为厚钢板加工而成的基准平台，上面布置多组支撑座、定位块、压臂和限位组件。支撑座高度按照零件理论型面和RPS基准点展开，避免因支撑点过少导致长件中部下垂；定位块优先选择零件稳定的孔、边和型面作为接触区域，减少对非关键外观面的干涉。

　　夹紧方案以手动快速夹钳为主，压头位置分布在零件两侧及中部关键区域。压臂结构采用立式支架加回转压臂的形式，操作手柄打开后压头离开零件取放空间，闭合后压头垂直或近似垂直压向零件表面。部分压头采用可调螺杆和耐磨接触头，可在小范围内补偿装配误差，也能避免硬接触对薄板件造成压痕。对于长跨度零件，中部增加辅助压紧点，目的不是强行校正零件，而是在检测状态下抑制薄板回弹带来的测量波动。

　　零件周边设置了多个模拟块和检测基准，用于反映车身件与相邻件搭接区域的理论位置。黄色圆形基准件、红色标识块和端部限位结构分布在台面四角及关键端头附近，使操作人员能够快速识别零件摆放方向。侧向挡块控制零件Y向边界，端部定位件约束长度方向位置，支撑型面则承担Z向基准。通过这种多点约束方式，工装既能保证每次装夹姿态一致，又不会把零件过度约束到失真状态。

　　设计思路上，整套结构遵循车身检具常用的基准统一原则。先从零件数模中提取稳定定位特征，再根据生产线节拍和人工操作空间确定夹钳开启方向。所有压臂在打开状态下均需避开零件吊装或手工取放路径，闭合后压头中心线尽量通过支撑点，防止薄板受到悬臂弯矩。台面上方的组件按零件外形分区布置，左侧、中部和右侧夹紧单元各自对应一段车身结构，便于调试时单独修正支撑高度和压头位置。

　　从安装边界看，工装外形为长方形台式结构，框架高度适合人工站立操作，台面宽度满足零件两侧压臂、检测块和手柄运动空间。底部框架留有横向连接梁，保证焊接后整体刚性；台面螺孔和安装槽用于固定各类支座，后期若零件局部改型，可通过更换定位块、调整垫片高度或修改压头位置完成适配。设备周围需要预留手柄开合、零件取放和人员通行空间，侧面不宜紧贴料架或输送线。

　　在实际工程应用中，这类工装常用于新车型试制、小批量焊装件尺寸监控、供应商来料确认以及问题零件复测。它不承担焊接加工本身，而是为车身加强件提供可重复的检测装夹状态。通过把零件的理论型面、孔位和边界转化为可接触、可观察、可测量的机械结构，工程师能够更直观地判断冲压回弹、焊接变形和装配偏差来源，为后续修模、焊夹具调整和零件公差优化提供依据。
