汽车消声器总成尺寸控制工装

　　这套工装围绕汽车排气系统消声器总成的装配尺寸管控展开，核心目标是在零部件下线、分装或来料检验环节，把柔性弯管、消声包、连接法兰等容易变形的部件约束到整车装配所要求的空间姿态上。排气系统在整车上属于典型的长悬臂、多点吊挂部件，管路走向一旦偏差，装车后就可能出现吊耳受力不均、与底盘钣金或隔热罩干涉、尾喉位置错位等问题，因此这类控制装置在主机厂零部件检具和焊装分装工位中十分常见。

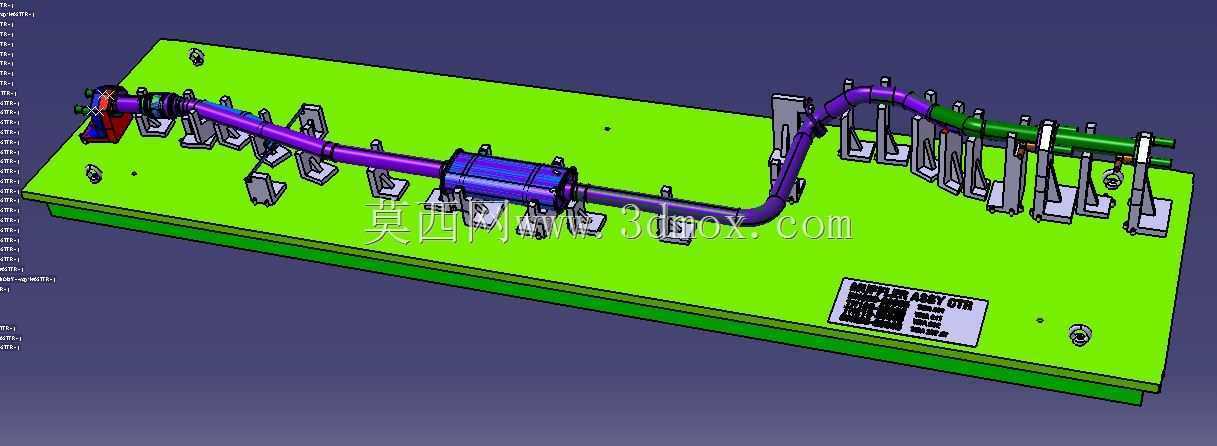

　　从结构上看，工装以一块大面积绿色基准底板作为承载平台，底板平面经过加工，构成整个检测与定位的坐标基准。底板上按产品数模排布了多组立式支座、定位块和压紧结构，分别对应消声器管路的关键控制点：靠近左端的是输入端连接部位，设置了较强的限位与夹持结构，用于固定法兰或接管端；中部蓝色筒体对应消声包本体，通过仿形支撑托住其外圆或安装面；紫色弯管段则沿走向布置多个高度、角度不同的支座，防止弯管在自由状态下回弹或下垂；右端绿色段对应尾管或后级连接管，同样由成排支架约束空间位置。

　　设计思路并不是把整个零件“包死”，而是抓住影响装配的关键特征进行控制。管路属于薄壁焊接件，弯管角度、焊接热变形和吊挂支架位置都会带来累积误差，因此支座通常布置在法兰面、消声包端面、吊耳安装点、弯管拐点以及尾管端部等位置。每个支撑块的高度和侧向轮廓都依据理论数模取数，工件放置后，检验人员可以通过目测间隙、塞尺或止通规判断管路是否落在公差带内；需要模拟装配状态时，压紧件再把指定点位压到理论位置，观察其余部位的偏离情况。

　　底板边缘预留了铭牌安装区，用于标注检具编号、基准面、产品型号和操作提示，这在车间现场管理中很重要。多套支架集中在同一块平板上，使工件一次装夹即可完成多处尺寸核对，避免分段测量带来的基准转换误差。对于排气系统这种空间曲线复杂的零件，单纯使用卷尺或高度尺很难准确描述弯管走向，而综合检具把抽象的三维坐标转化为直观的支撑面、检测面和定位销，操作门槛更低，也更适合批量生产中的快速判定。

　　在实际应用中，该装置可用于供应商出厂检验、主机厂入厂复检、焊合件返修确认以及新产品试制阶段的样件比对。工装本身需要具备足够刚性，底板厚度、加强筋和支座固定方式都要控制受力后的变形；定位面则要耐磨，长期使用后可通过更换检测块或修配基准面维持精度。安装边界方面，整块平台需放置在平整地面或检验台上，周围要预留工件吊装、取放和人员操作空间；工件从上方向下落入支座时，各支撑点应顺序接触，避免硬压造成薄壁管变形。

　　建模时需要把产品件与工装件分开管理：产品层保留消声器筒体、弯管、法兰、挂钩等真实外形，用于干涉检查和操作空间确认；工装层则重点表达底板、立柱、压臂、销座、检测块和紧固件。通过三维装配，可以提前发现支座与焊缝、吊耳或传感器接口之间的冲突，也能检查压臂开合轨迹是否会碰伤管路。弯管段的支撑间距不能过疏，否则中间挠度会影响判断；也不能过密，否则取放困难且掩盖真实变形。合理的做法是在刚性较弱、曲率变化大和装配公差敏感的区域加密控制点，在直管且公差宽松的区域减少约束。

　　这套结构体现的是汽车零部件检具设计的典型逻辑：以产品装配基准为核心，以底板统一坐标，以仿形支撑还原装车姿态，以少量压紧和定位销控制自由度，最终让复杂排气总成的尺寸状态在工位上一目了然。
