整形机端面塑形执行工具头结构

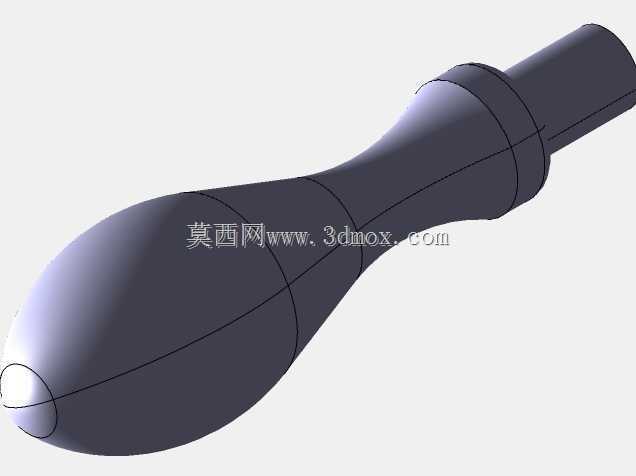

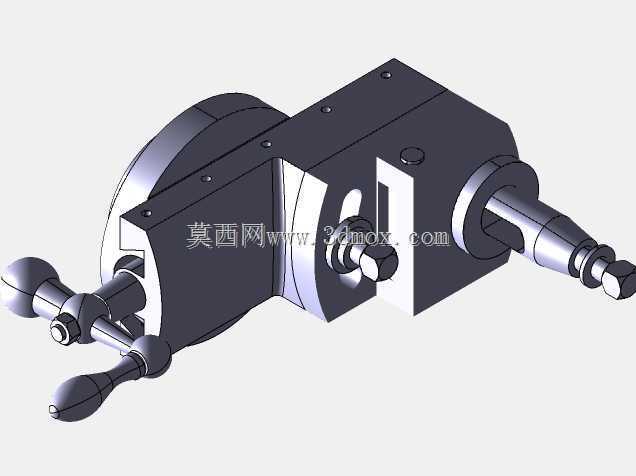

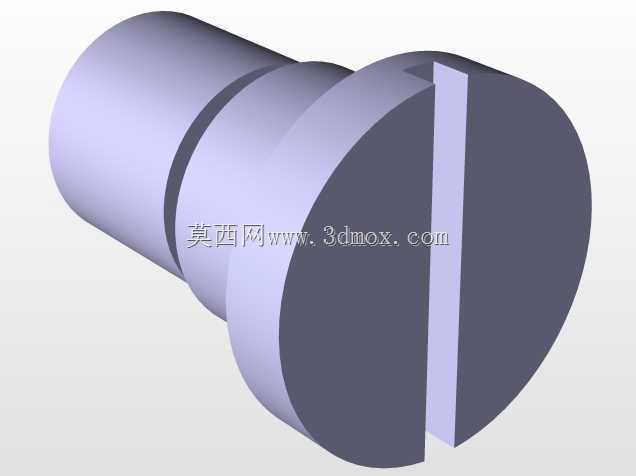

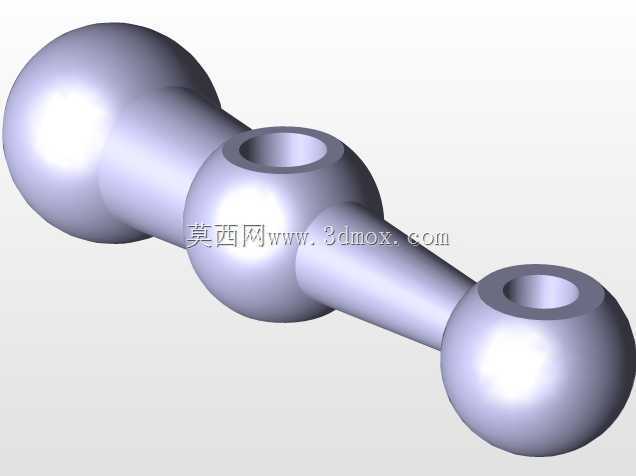

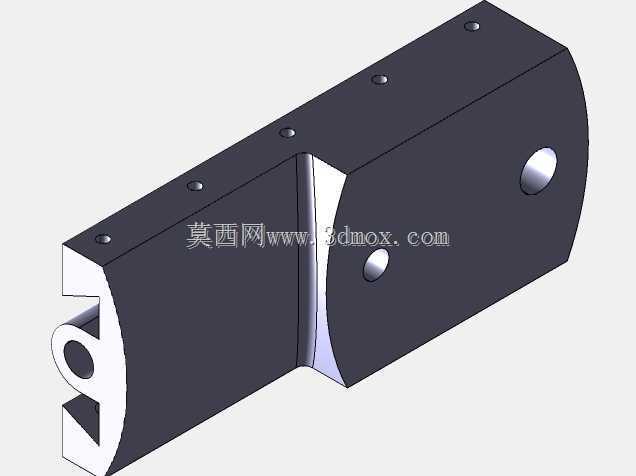

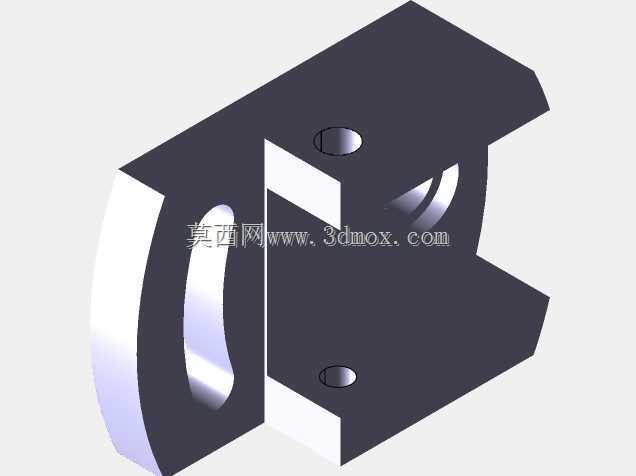

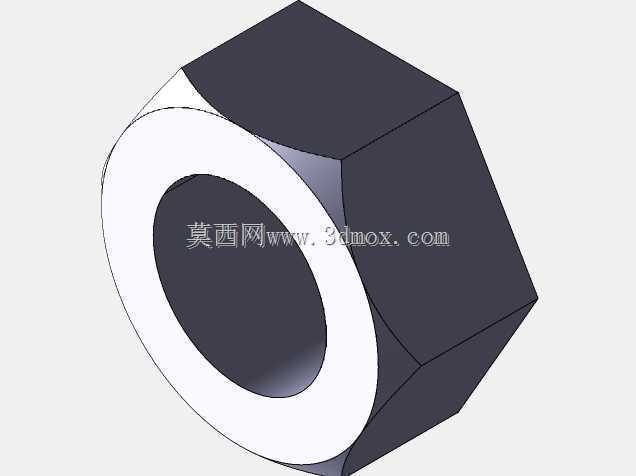

　　这套端面塑形执行工具头主要配套整形类专用加工设备使用，在车间现场多用于坯件端面轮廓修形、小批量异形工件的面型压整工序，替代人工手持打磨的低效作业方式，在五金修形、小型铸件端面规整、橡塑坯件定型工位都能见到同类结构的应用。从整机布局来看，工具头采用分体式箱体承载结构，主体为方正的铸铁式安装基座，基座一侧预留法兰连接盘，可直接对接设备主轴滑台或者专用摇臂工位，连接盘的止口尺寸按照常规工装安装基准设计，对接时无需额外改制转接板，基座侧面分布多颗紧固螺钉，用于锁紧内部传动轴与定位镶块，装配时可通过螺钉预紧量调整内部传动间隙，避免作业过程中出现窜动。工具头的作业端伸出多根可调操作杆，其中两根带球形握柄的操纵杆用于手动微调进给位置，在设备调试、

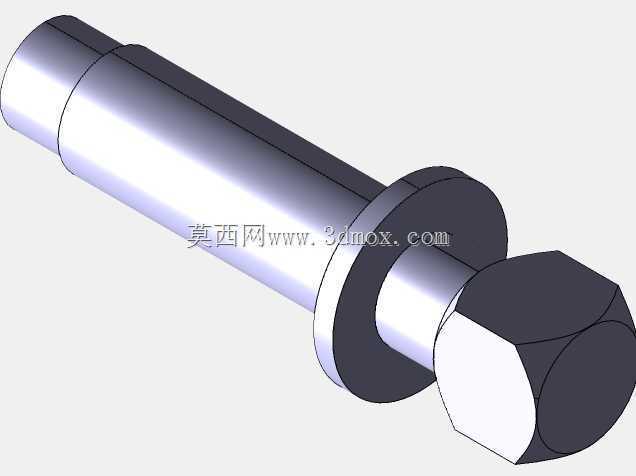

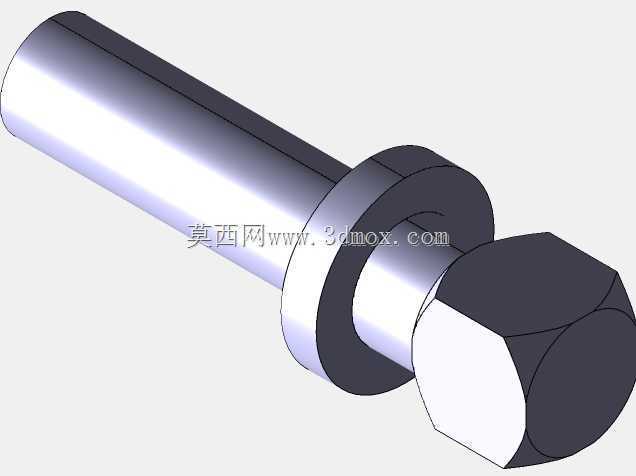

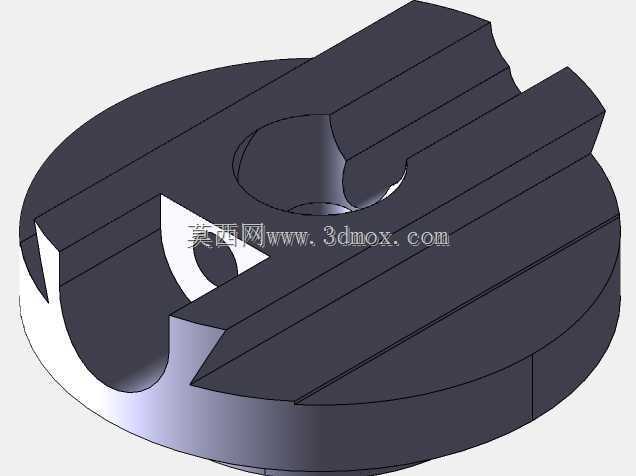

　　首件试做阶段，操作工可直接扳动握柄带动工具头摆转，快速对准工件待加工面，正式量产时可将操纵杆锁止，接入设备自动进给回路；前端的工作轴端用于安装塑形刀头或者压整触头，轴端采用标准锥面配合结构，更换不同轮廓的触头即可适配平面、圆弧面、小角度斜面的塑形需求，触头装拆后重复定位精度可满足常规修形工序的公差要求。结构设计上，箱体内部将传动齿轮、导向滑套整合在封闭腔体内，加工时产生的碎屑、粉尘不易进入传动副，日常维护仅需定期从基座顶部的注油孔补充润滑脂，无需频繁拆解箱体；侧面开设的透明观察位可直接查看内部传动件的运行状态，排查卡滞故障时不用完全拆开工具头，大幅缩短停机检修时间。安装边界方面，工具头主体的轴向总长适配多数小型整形设备的滑台行程，

　　基座底部的安装孔位间距按照通用工装台的T型槽间距设置，固定时可直接穿入T型螺栓锁紧，侧向伸出的操纵杆回转半径已在建模时做干涉校验，摆转全程不会触碰设备防护门与周边工位器具。从受力路径来看，塑形作业时的轴向反力直接通过工作轴传递到箱体内部的推力轴承，再经由基座法兰传递到设备滑台，操纵杆仅承担微调导向受力，不承受主切削力，长期作业后杆体不会出现变形。在异形工件小批量加工场景中，这类工具头无需定制专用成型机床，只需搭配普通工作台与进给机构即可完成面型塑造，换型时仅更换前端触头、调整操纵杆限位位置就能切换加工品类，对于多品种小批量的机加工车间来说，工装复用率远高于固定式专用压头。建模过程中所有配合面均按照实际装配公差预留间隙，法兰止口、轴端锥面、螺钉孔位的尺寸都可直接用于出工程图指导加工，内部传动腔的壁厚也按照常规塑形作业的受力量级做了加厚处理，承压能力覆盖常见有色金属、软质坯件的修形载荷，作业时箱体不会出现明显颤振，加工后的端面轮廓一致性稳定。
