凸缘刚性联轴器法兰连接结构

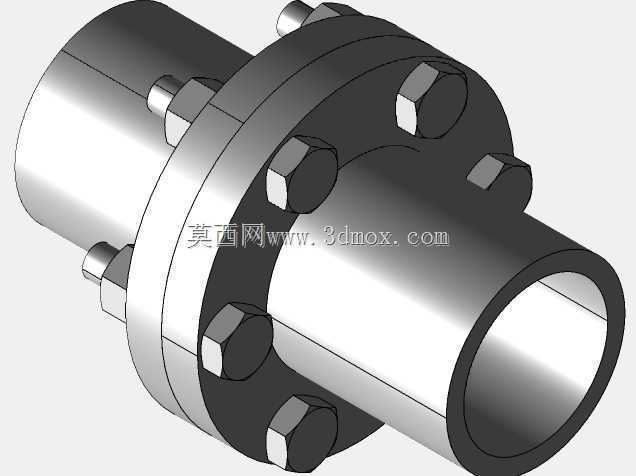

　　在泵组、风机、输送线、搅拌装置以及各类中小型传动设备中，两根轴之间的同轴动力传递往往离不开刚性联轴器。这套法兰联轴器采用两半凸缘盘对合的结构形式，依靠圆周均布的螺栓把两侧轴套锁紧成一体，使主动轴输出的扭矩能够直接、稳定地传递到从动轴。相比弹性柱销或膜片式结构，凸缘联轴器没有中间缓冲元件，扭转间隙极小，传动刚性强，适合载荷平稳、对中条件较好、转速中等的工况；在需要精确相位传递或不希望出现弹性滞后的场合，这种结构反而更可靠。

　　从实际装配逻辑看，两半联轴器分别通过轴孔与各自轴端配合，轴端可采用平键承载扭矩，再配合端部锁紧或轴向定位防止窜动。两个凸缘端面加工出定位止口，对合时止口形成径向配合，能在安装阶段快速保证两轴的同轴度，降低偏心带来的附加弯矩。圆周方向布置多组六角头螺栓与螺母，螺栓穿过法兰盘通孔后均匀预紧，靠接合面摩擦以及螺栓受剪共同承担转矩。建模时螺栓、螺母、垫圈均按实体表达，法兰盘上的通孔位置、沉台空间和扳手操作间隙都需要留出，避免现场装配时工具无法就位。

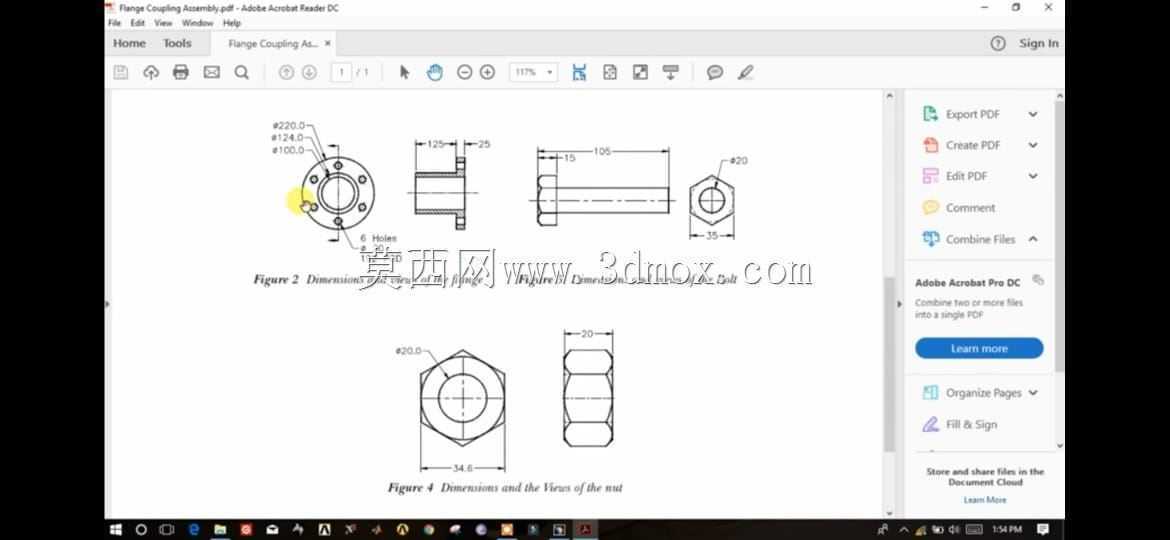

　　结构设计的关键在于边界尺寸的协调。轴孔直径决定了可适配的轴径范围，轮毂长度要覆盖键连接所需的有效配合段，过短会削弱接触面积，过长则增加悬臂重量和成本。法兰盘外径由螺栓分布圆、孔径以及壁厚共同决定：分布圆过小会限制螺栓数量和规格，导致传扭能力不足；盘缘太薄则在螺栓预紧力下容易变形。模型中两侧圆筒段外径、法兰厚度、螺栓头凸出高度以及螺母外侧空间，都构成了安装包络，选型时必须核对防护罩、轴承座和机架之间是否干涉。

　　工程使用中，刚性联轴器对安装对中偏差比较敏感。虽然止口能保证两件自身的配合，但两根轴在底座上的找正仍需控制径向位移和角向偏差；偏差过大时，螺栓和轴会承受周期性附加载荷，引发发热、振动甚至键槽损伤。因此这类结构多用于轴系位置固定、底座刚性充足的设备。日常维护重点是复查螺栓预紧顺序，按对角方式分次拧紧，使法兰面均匀贴合；若接合面出现缝隙或单颗螺栓松动，往往意味着对中不良或基础沉降。

　　三维建模时需要把轴孔、键槽、止口、法兰通孔、螺栓组件之间的配合关系表达清楚，尤其要区分通孔与螺纹孔、加工面与非加工面。两半联轴器外形对称但并不意味着可随意互换，止口的凸凹配合、键槽方位和螺栓穿孔都要在装配中核对。通过该模型可以直观检查螺栓装入后的扳手空间、法兰盘与轴肩的距离，以及整套联轴器在轴端占据的轴向长度，为传动系统布置、护罩设计和备件选型提供直接依据。
