可调式槽型钢轨滑轮导向支撑组件

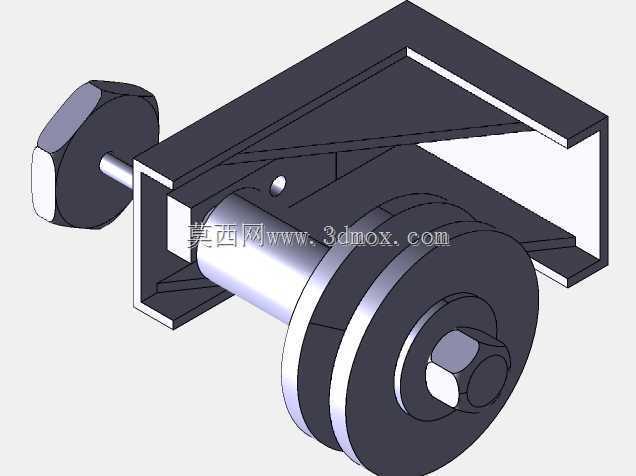

　　这套滑轮支撑组件在产线导向、线缆牵引、小型物料滑移以及手动张紧工位中十分常见，核心作用是把原本沿直线拉扯的作用力通过轮体圆周转动进行换向，同时承担径向载荷与少量侧向限位，避免牵引绳、皮带或细杆在往复运动中出现跑偏、蹭边和硬摩擦。整体结构以一根开口槽钢作为承载基座，槽钢的截面凹槽既充当安装定位腔，也为轮轴提供双侧支撑壁，这种开口型材取材方便、抗弯截面模量适中，在轻载辅助机构里能以较低自重获得足够刚性，侧壁开孔后可直接穿入销轴，无需额外焊接复杂支座。

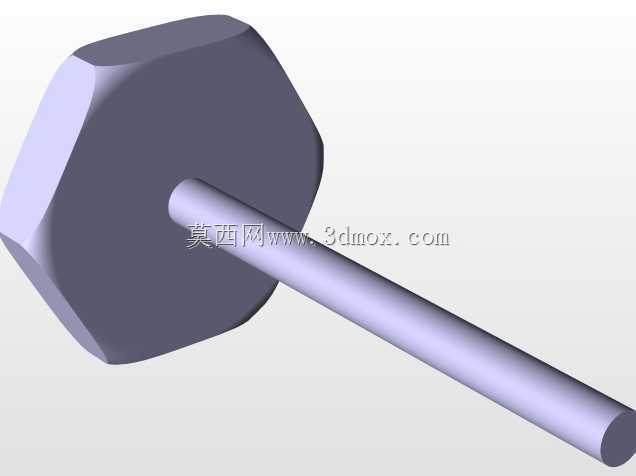

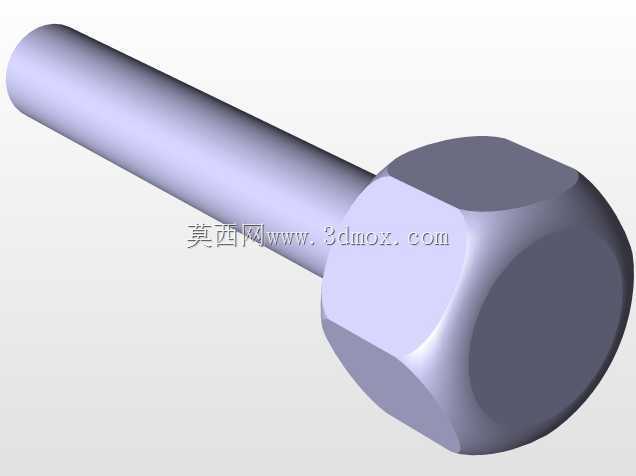

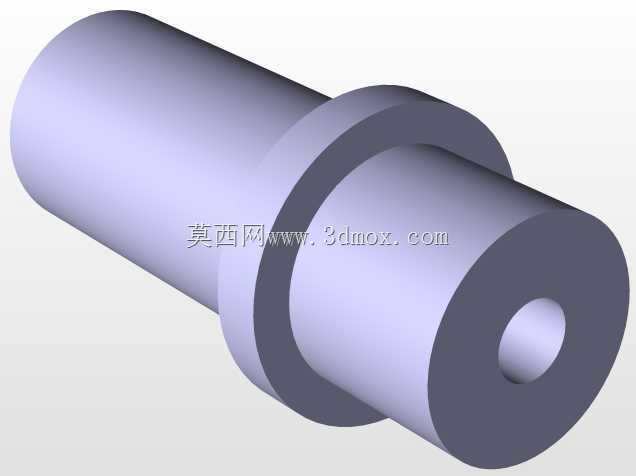

　　轮体部分采用带单侧凸缘的槽轮造型，轮缘凸起能够约束绳索或薄带的横向位移，当牵引路径存在小幅偏摆时，凸缘先于轮面接触并把介质导回中部，降低脱槽风险。轮心与销轴之间预留转动间隙，实际加工中可根据工况选配衬套或小型滚动轴承：低速、低频次动作场景用自润滑铜套即可控制成本，连续往复转动的工位则换装深沟球轴承以降低摩擦阻力。销轴一端加工外螺纹并配合六角锁紧螺母，把轮体夹装在槽钢两侧壁之间，螺母拧紧后销轴相对支架固定，轮体绕轴自由旋转；另一端同样伸出较长螺纹段，搭配外侧大六角头与垫片，这一轴段并非用于安装轮体，而是作为张紧调节端使用——当支架固定在机架长圆孔或滑槽内时，旋转端部螺母可推动整个组件沿牵引方向微调位置，改变轮心与驱动轮之间的中心距，从而实现皮带或绳索的张紧度调节，调节到位后再由侧壁锁紧件固定位置。

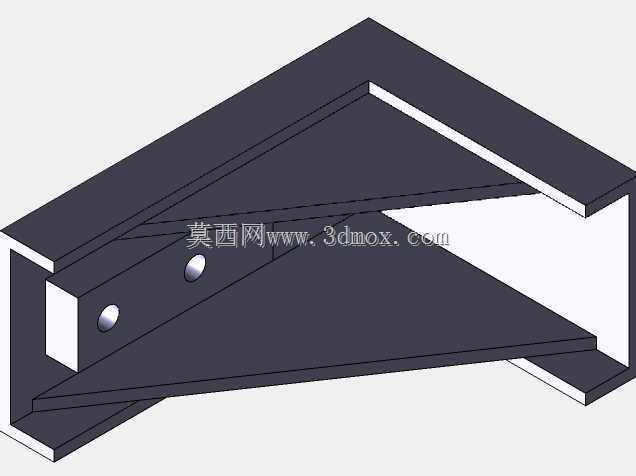

　　支架顶部的水平翼板上开设安装孔，用于把整个组件螺栓固定到设备框架上，翼板与槽钢竖壁之间布置三角形加强筋，筋板沿受力方向延伸，把轮体传递的竖向载荷直接导流到安装面，削弱槽钢开口处的扭转变形。从安装边界来看，组件的最大外轮廓由轮径、槽钢长度与端部螺母外伸量共同决定：轮体下半圆悬伸在支架下方，设计周边布局时要为轮缘转动预留径向间隙，避免运动中的牵引件与相邻机架刮碰；槽钢长度方向覆盖轮轴与调节轴两个支撑点，两端螺母外伸段需留出扳手操作空间，便于后期维护时不用拆卸整体支架即可锁紧或微调。

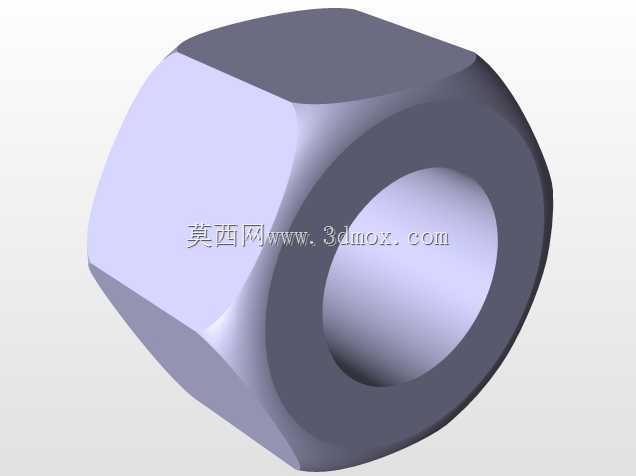

　　建模过程中先搭建槽钢的拉伸截面，把内壁壁厚、开口宽度与翼板厚度按型材规格参数化，后续修改槽宽时侧壁孔位可同步更新；轮体采用旋转特征生成轮面、凸缘与中心孔，再对六角螺母、垫片调用标准件库特征装配，保证螺纹规格与销轴直径匹配。装配验证阶段重点检查三处运动关系：一是轮体内侧面与槽钢内壁的侧向间隙，保证轮体转动全程不蹭支架；二是销轴穿过双侧孔后的同轴度，避免孔位错位导致轮体卡滞；三是端部调节螺母的行程范围，确认张紧调节时支架在滑槽内移动不会与轮体干涉。受力层面，这类支撑多用于几百牛以内的轻载换向，失效形式通常是轮面磨损、衬套间隙变大或槽钢侧壁孔被销轴长期挤压变形，因此在设计时可适当加厚销轴与侧壁接触区域的壁厚，或在孔内加装加强衬套，分散局部压应力。组件整体没有复杂曲面，加工工艺以型材切割、钻孔、车削轮体与标准件采购为主，装配后无需复杂调试即可投入使用，非常适合作为自动化辅助机构里的导向张紧单元。
