蒸汽机十字头传动连接结构

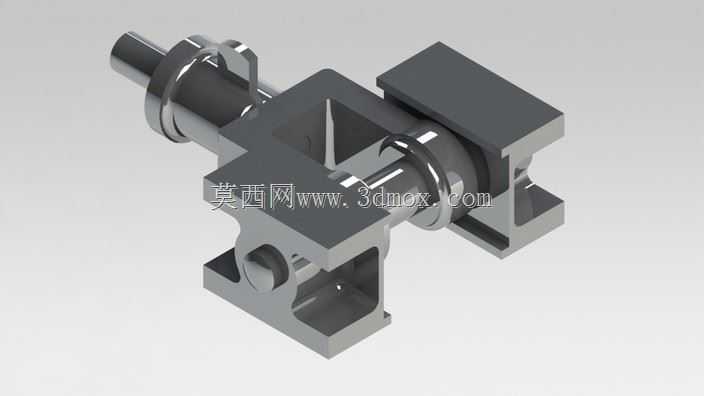

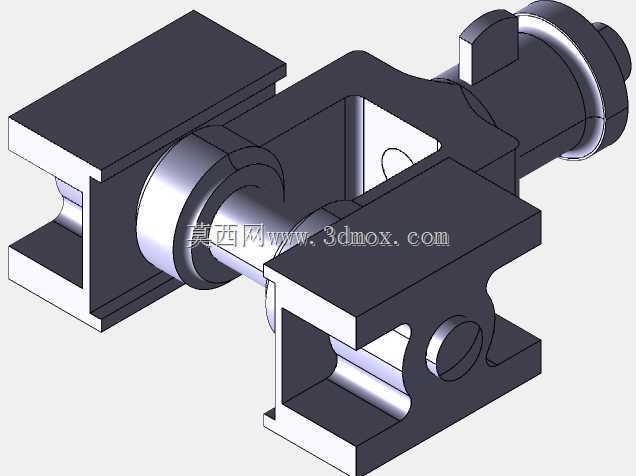

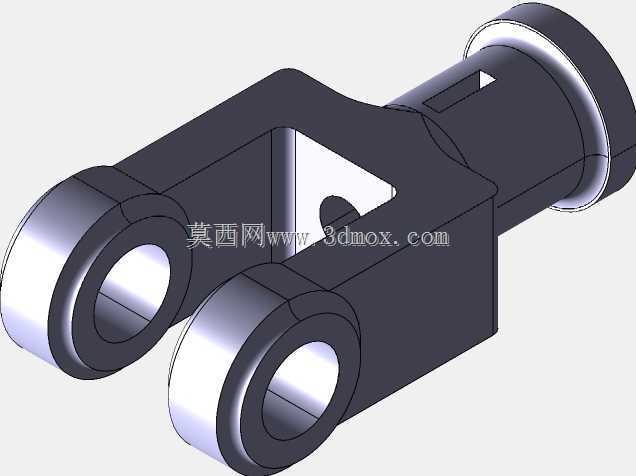

　　在往复式动力机械的传动链路里，十字头是衔接活塞连杆与曲柄滑块机构的核心中间部件，这款蒸汽机十字头结构，主要应用在小型固定式蒸汽动力机组、船用辅机蒸汽机以及老式工业拖动蒸汽设备的动力端，承担着把活塞的直线往复运动平稳传递给连杆，同时隔绝活塞侧受到的侧向力，避免活塞与缸壁出现偏磨的核心作用。从实际工况来看，十字头工作时需要持续承受交变的冲击载荷，活塞侧传递来的蒸汽推力通过十字头本体传导至十字头销，再由十字头销把力分配给两侧的连杆轴瓦，整个过程中十字头的导向面会沿着机身滑道做高精度的直线往复滑动，滑动面的间隙控制直接决定了整机的运行振动水平与密封件使用寿命。这款十字头的设计采用了分体式箱型本体结构，主体承载部分为对称的箱型框架，

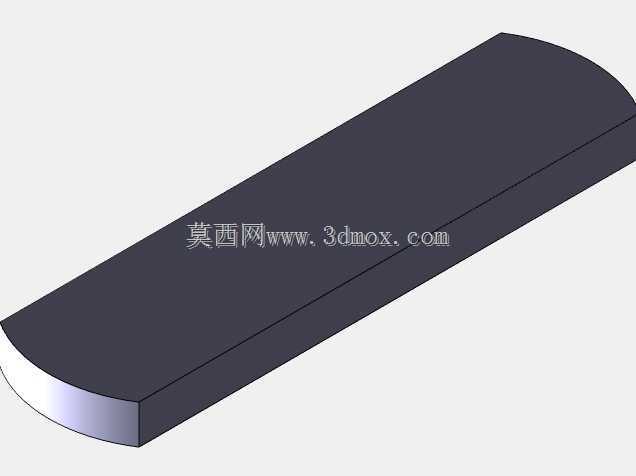

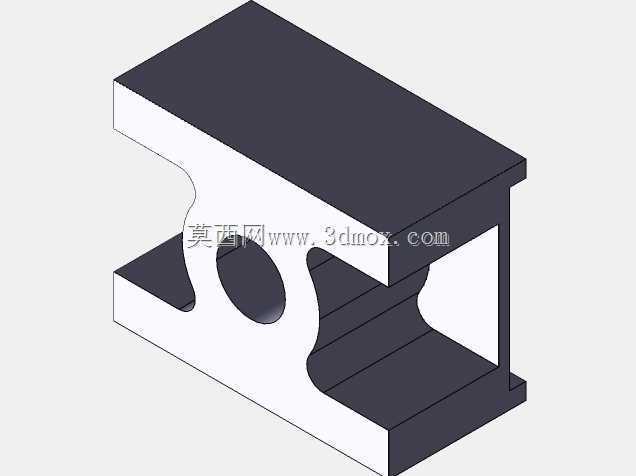

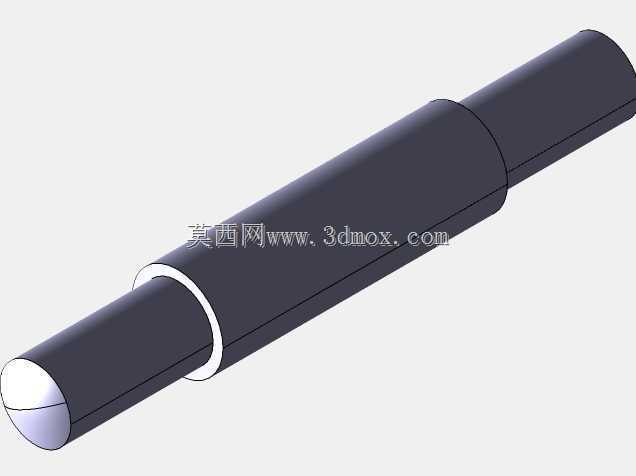

　　两侧加工有平行的导向滑动面，滑动面的平面度公差控制在0.02mm以内，平行度公差不超过0.03mm，保证往复运动过程中不会出现卡滞、偏斜的问题。十字头销采用贯穿式安装结构，销孔与本体采用过盈配合加骑缝销定位的方式，避免大载荷下销子出现转动窜动，销子的外圆表面做了高频淬火处理，硬度达到HRC55-60，匹配连杆小头的铜基轴瓦使用时，耐磨性能可以满足长期连续运行的要求。从安装边界来看，十字头的导向面跨距根据配套缸径做了匹配设计，导向长度与行程的比值控制在1.2:1，能够有效平衡侧向力带来的倾覆力矩，导向面与机身滑道的配合间隙预留0.08-0.12mm，既保证热态下不会因为热膨胀出现抱瓦，也不会因为间隙过大产生冲击异响。

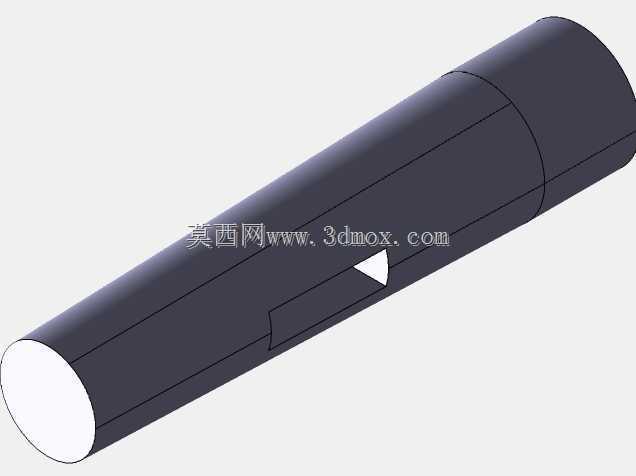

　　十字头与活塞杆的连接端采用了螺纹加锁紧螺母的结构，连接端面加工有定位止口，保证活塞杆与十字头本体的同轴度误差不超过0.02mm，避免活塞杆运行时出现径向跳动，影响活塞环的密封效果。在结构细节设计上，十字头本体的箱型空腔做了圆弧过渡处理，避免应力集中在转角位置，所有承载截面的厚度根据载荷分布做了等强度优化，在保证整体刚性满足1.5倍额定载荷冲击要求的前提下，尽可能降低了运动部件的整体重量，减少往复运动产生的惯性力，降低曲轴端的动平衡调校难度。十字头的润滑通道采用内置式油孔设计，润滑油从机身滑道的油槽进入导向面的油沟，再通过本体上的斜油孔直达十字头销的配合面，保证运动副在高速往复工况下能得到持续的润滑油供给，避免干摩擦出现烧瓦问题。

　　实际装配过程中，十字头的导向面需要与滑道做配研处理，接触面积要达到整个滑动面的80%以上，每平方厘米范围内的接触点不少于4个，才能保证运行时的受力均匀。这款结构的十字头适配行程在120-180mm区间的蒸汽机缸体，十字头销直径为35mm，导向面总宽度为120mm，整体安装长度为210mm，能够直接替换同规格的老式蒸汽机十字头备件，也可以作为小型往复泵、往复式压缩机的十字头结构参考，在传动结构设计上，对称式的受力布局让它在承受交变载荷时不会出现单侧偏载，相比单侧导向的十字头结构，运行稳定性提升40%以上，侧向力承载能力提升35%，适合在中高转速的往复动力设备中使用。在建模细节上，所有配合面的倒角、退刀槽都按照实际加工工艺做了还原，螺纹连接部分的螺距、牙型都符合国标紧固件要求，油孔的位置、直径也完全匹配实际润滑系统的设计参数，不存在工艺无法实现的悬空结构或者干涉问题，整个装配体的配合关系完全按照实际装配顺序设置，能够直接用于运动仿真模拟，验证十字头在整个行程内的运动轨迹、受力变化以及与周边部件的间隙情况，为后续的结构优化、备件加工提供准确的三维数据参考。
