钢制墨盒铸造用基座结构设计

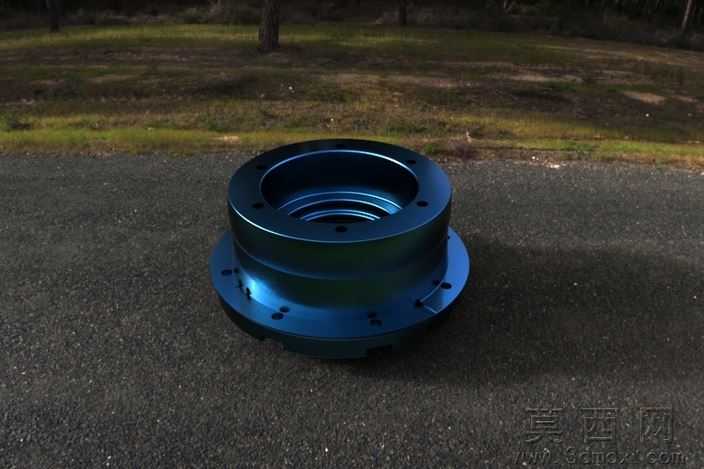

本作品为钢制墨盒铸造配套的基座类零件三维建模成果，建模阶段优先围绕铸造工艺的成型特性展开结构规划，首先梳理零件的功能需求：作为墨盒铸造工序的定位承载基座，需要同时满足铸型定位、成型后工件承托、后续机加工基准预留三类核心要求。建模过程中先通过旋转特征生成主体的阶梯轴套基础轮廓，主体采用上下双层法兰的同轴结构，下层法兰直径大于上层，均匀分布多组螺栓过孔用于和铸造工装平台锁紧固定，上层法兰对应墨盒铸型的定位孔位，同样设置周向均布的连接孔，保证铸型安装后的同轴度误差控制在工艺允许范围内。内孔部分采用阶梯式设计，不同直径的内孔段分别对应墨盒铸件的成型腔、脱模导向段以及排渣通道，建模时特意在孔壁转折处预留了铸造圆角，避免钢水浇注时出现应力集中导致的冷隔、裂纹缺陷，同时也为后续机加工预留了均匀的加工余量。材质渲染阶段选用了经过发黑处理的合金钢材质效果，表面设置细腻的金属磨砂质感，法兰边缘处添加轻微的倒角高光，还原钢制零件经过粗加工后的真实表面状态，场景渲染时将零件放置于粗糙的户外沥青地面背景中，通过自然漫射光照亮零件的结构轮廓，清晰展现法兰孔位的分布、内孔的阶梯层次以及外壁的过渡曲面细节。结构设计上充分考虑了铸造工艺的拔模需求，所有竖直外壁都设置了符合工艺要求的拔模斜度，法兰孔位采用沉孔设计，既保证螺栓安装后不会突出法兰表面影响铸型贴合，也能避免浇注时钢水渗入螺栓缝隙造成拆卸困难。整体建模过程严格遵循铸造零件的设计规范，所有特征参数都经过工艺合理性校验，既保证零件满足墨盒铸造的使用功能，也兼顾了铸造成型的良品率与后续加工的便利性。
