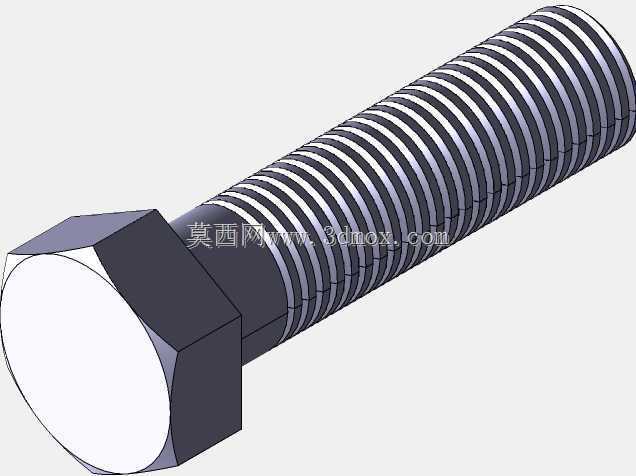

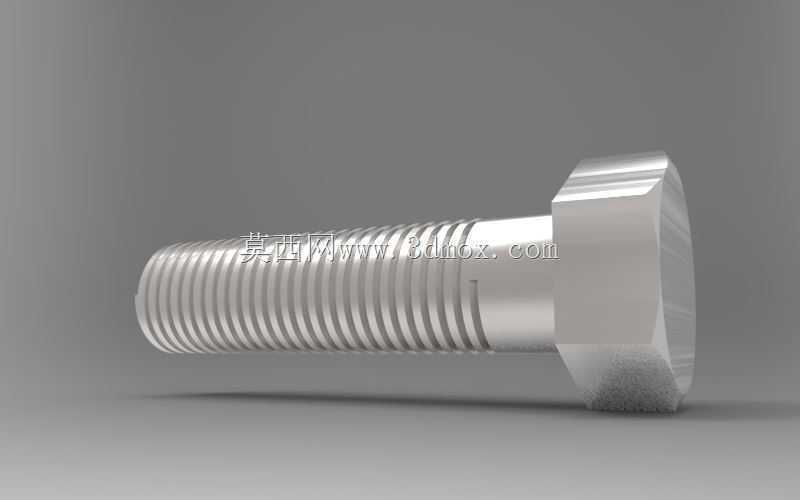

外六角全螺纹紧固螺栓结构设计

　　在各类机电设备、输配电装置、工装夹具的装配环节，螺纹紧固件是应用基数最大的基础连接元件，这款外六角全螺纹螺栓的设计，完全围绕通用装配场景的实际受力需求展开，没有冗余的结构修饰，每一处几何特征都服务于装配可靠性与安装便利性。从实际使用场景来看，这类螺栓常被用于变压器柜体拼接、交流稳压设备内部组件固定、钣金框架的可拆卸连接部位，既可以承受沿螺杆轴向的预紧拉力，也能在一定程度上抵抗横向剪切载荷，适配多数需要频繁拆装检修的工业设备装配需求。

　　设计阶段首先确定的是六角头的对边尺寸与头部厚度，这部分参数直接匹配标准呆扳手、套筒扳手的咬合尺寸，保证安装时扳手与头部接触面有足够的承压面积，避免拧紧过程中出现棱角打滑、头部崩边的问题。头部与螺杆衔接的位置做了微小的圆角过渡，而非直角衔接，这处细节是为了降低应力集中系数——在螺栓承受交变拉载荷时，头杆结合位置是应力峰值最高的区域，圆角过渡可以有效分散应力流，减少长期载荷下的疲劳断裂风险，这一点在经常启停、存在振动的电力设备内部连接中尤为重要。

　　螺杆部分采用全螺纹结构，区别于半螺纹螺栓的设计，全螺纹的形式让螺栓的夹紧长度调节范围更大，不需要严格匹配被连接件的总厚度，在现场装配时，哪怕被连接件的叠层厚度存在一定公差，也可以通过调整螺母的旋合位置获得合适的预紧力，对于多规格钣金件拼接的场景适配性更强。螺纹的牙型采用通用公制三角螺纹设计，牙侧角严格控制在标准范围内，保证螺纹副之间的接触面积均匀，拧紧后依靠螺纹牙的形变产生足够的自锁摩擦力，在设备运行产生的持续振动下不会出现松脱。螺纹收尾的位置没有突兀的退刀槽直角，同样做了平缓过渡，避免螺纹末端成为应力断裂的起始点。

　　从安装边界来看，这款螺栓的头部为外六角结构，安装时只需要在被连接件上打出适配螺杆直径的通孔即可，不需要在被连接件上加工沉头坑，对安装空间的要求更低，哪怕是狭窄的柜体内部，只要能让套筒垂直套入头部就能完成拧紧操作，不需要预留额外的沉头加工空间。螺杆末端做了微小的倒角处理，这处设计一方面是为了让螺栓更容易穿入被连接件的通孔，避免螺纹末端的毛刺刮伤孔壁，另一方面也能让螺母更顺畅地对准螺纹起始端，减少现场装配时的对位时间，提升批量装配的效率。

　　在受力特性设计上，螺栓的杆部直径与螺纹小径的差值控制在合理范围，既保证了螺纹有足够的啮合强度，也让杆部的整体抗拉强度匹配标准等级的力学性能，当施加额定预紧力时，杆部的弹性形变处于可控区间，不会出现过度拉伸导致的塑性变形，同时能保持足够的预紧压力，让被连接件之间不会因为设备运行的振动出现间隙。六角头部的下端面做了平面度处理，保证与被连接件表面完全贴合，拧紧时不会因为接触面倾斜导致螺杆承受附加的弯曲应力，避免螺栓在非正常受力下提前失效。

　　这类紧固件的设计不需要复杂的曲面造型，所有几何特征都围绕工业装配的实际需求打磨，从扳手咬合的头部尺寸，到螺纹的牙型精度，再到各个应力集中位置的过渡处理，每一处细节都对应着实际装配、受力、耐久层面的具体要求，能够适配从电力设备组装、通用机械装配到工装夹具搭建的多类场景，是可拆卸连接结构中最基础也最可靠的元件选择。
