鼓风机配套上下壳体结构设计

　　这套上下配对的壳体结构，是离心式鼓风机风道段的核心防护与导流承载部件，在工业通风、车间除尘、设备散热送风系统里都属于高频应用的结构件，直接决定风机段的风道密封性、气流导向效率以及内部叶轮、驱动组件的防护等级。从实际工况适配来看，这类壳体通常用在鼓风机出风口与送风管道的衔接位置，上壳体承担风道上半部分的气流导向与外部防护作用，下壳体则兼顾承载连接、安装固定的功能，两者拼合后形成完整的封闭流道，避免送风过程中出现漏风、气流紊流的问题。

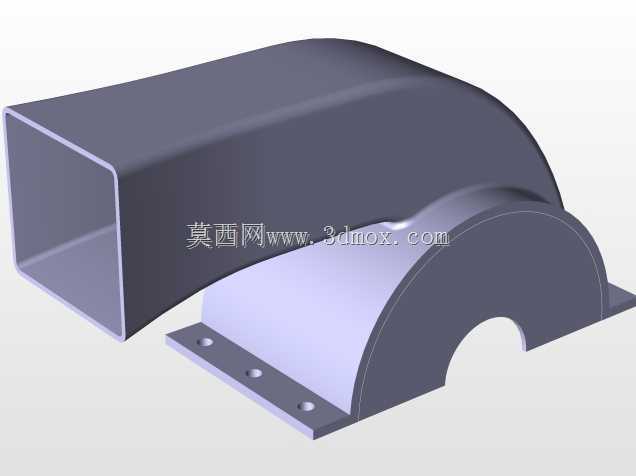

　　设计层面首先考虑的是流道顺滑过渡，上壳体的弧形曲面不是随意做的造型，是匹配对应型号鼓风机的叶轮出风角度做的渐扩式弧面，能让叶轮甩出的高速气流顺着弧面平缓导入直段风道，减少直角转折带来的风阻损耗，也能避免高速气流直冲壳体内壁产生的异常振动与风噪。下壳体的半圆拱形结构刚好对应风机蜗壳的出风口衔接位，拼合后能和风机主体的出风口完全贴合，不需要额外做变径转接就能保证流道的连续性。

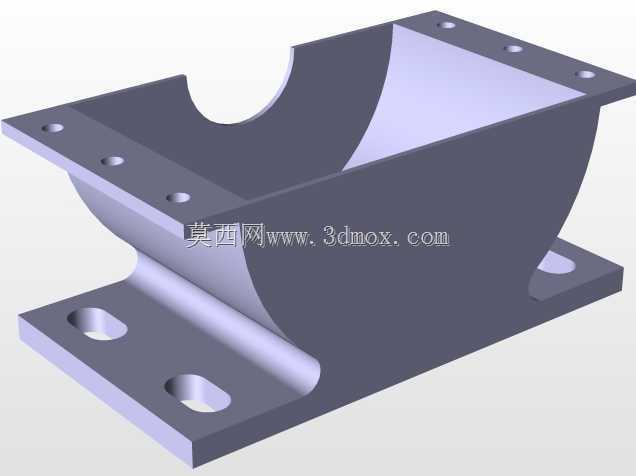

　　安装边界的设计完全贴合现场装配需求，下壳体向外延伸的安装法兰边做了等距分布的螺栓过孔，孔位公差按照通用机械安装的H12级精度预留，既可以直接和风机主体的出风口法兰通过螺栓锁紧，也能和后续的送风管道法兰配对安装，法兰边的平面度要求控制在0.2mm以内，装配时配合密封胶条就能达到IP54左右的防护等级，避免工业场景下的粉尘、水汽从拼接缝隙进入风机内部损坏叶轮或者轴承组件。上壳体和下壳体的拼接止口做了嵌入式的台阶结构，装配时不需要额外做定位治具，对准台阶就能快速扣合，拼接缝的错位量控制在0.5mm以内，不会因为拼接错位导致流道内壁出现台阶扰流。

　　从结构强度角度考虑，壳体的壁厚按照通用风机壳体的常规设计取值，在保证整体刚性的前提下尽可能控制自重，避免安装后对风机出风口产生过大的附加载荷，上壳体的弧面曲率经过受力校核，在风机满负荷运行产生的内部风压作用下，壳体的最大变形量不会超过0.3mm，不会出现壳体吸瘪、振动异响的问题。下壳体因为承担安装固定的作用，法兰边位置做了局部加厚处理，螺栓锁紧时不会因为压紧力过大导致法兰边变形翘曲，影响密封效果。

　　实际应用中，这类壳体还需要兼顾日常维护的便利性，上下壳体采用分体式设计，不需要拆卸整段送风管道，只需要松开拼接位置的紧固件就能掀开上壳体，直接检查内部的风道积尘情况、叶轮运转状态，大幅降低后期运维的拆装工作量。针对不同的使用场景，这套壳体的结构也具备一定的改型适配性，如果是用在腐蚀环境的送风场景，只需要调整壳体的板材材质或者表面处理工艺，不需要改动整体的安装尺寸和流道结构就能直接适配；如果是用在高压送风场景，只需要在壳体外部增加对应的加强筋结构，就能提升整体的承压能力，基础的安装接口、流道形态都可以保持通用，减少改型设计的工作量。

　　在三维建模过程中，这类壳体的曲面构建需要严格匹配流道的气动设计参数，弧面的过渡不能出现局部的凹陷或者凸起，否则会在流道内形成涡流区，长期使用后会在涡流位置堆积粉尘，慢慢缩小流道的有效通流面积，降低风机的送风效率。安装孔的位置需要和对应型号的风机、管道法兰孔位完全对齐，孔中心距的公差不能超过0.1mm，否则现场安装时会出现螺栓穿不进的问题，影响装配效率。拼接止口的配合间隙按照0.2mm预留，既保证装配时能顺利扣合，也不会因为间隙过大导致密封不严。
