德尔福双孔电子喷射连接器结构设计

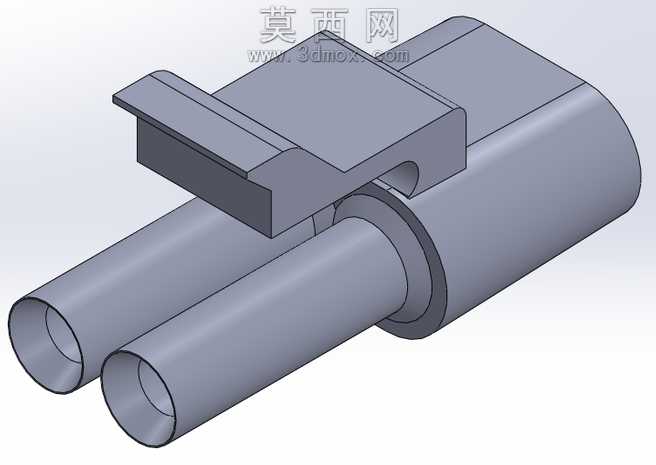

本款德尔福双孔电子喷射连接器采用三维参数化建模方式完成整体结构设计，建模过程中以实际电气连接的装配需求为核心基准，先通过草图绘制确定双圆柱形插接通道的中心距、管径与壁厚参数，再通过拉伸、凸台切除等基础特征完成主体基座的轮廓构建。模型上部的卡扣锁止结构采用一体化建模思路，通过拔模特征处理卡扣的导向斜面，保证插接过程中可以顺畅滑入对接端的卡槽，同时卡扣根部做了圆角过渡处理，避免长期插拔受力出现应力断裂的问题。双圆柱插接通道与上部基座的衔接位置设置了环形凸台结构，既可以作为插接到位的限位结构，也能增强基座与插管部分的结构强度，避免插管受侧向力时从基座处断裂。材质设定上整体采用耐油耐高温的工程塑料质感，渲染时赋予模型哑光磨砂的非金属材质表现，通过环境光遮蔽效果凸显各结构的衔接缝隙与棱角细节，清晰展现各部分的装配关系。设计过程中充分考虑电子喷射场景的使用需求，双管路独立通道的设计可以分别对应不同的气路或电路通路，避免通路之间出现干扰，整体外形紧凑小巧，卡扣结构无需额外紧固件即可实现牢固连接，适配汽车发动机舱内狭小的安装空间，同时结构无多余冗余设计，建模时所有特征均做了参数化关联，后续可根据不同的管径需求快速调整参数生成适配不同规格的衍生型号，模型各部分壁厚均匀，符合注塑成型的工艺要求，避免生产过程中出现缩痕、缺料等成型缺陷。
