三爪式轴承拉拔器三维结构设计

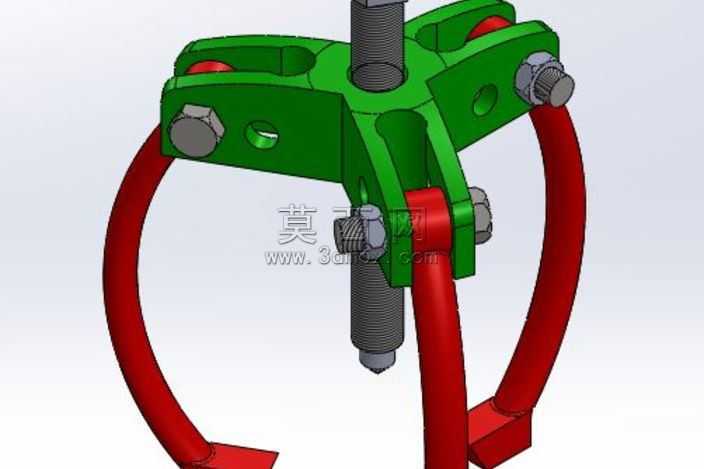

本作品为三爪式轴承拉拔器的三维参数化建模成果，建模过程中严格遵循机械维修工具的实际使用工况与力学性能要求，在三维软件环境下完成全零件的独立建模与整体装配校验。建模阶段首先对核心受力部件进行结构拆解，将整体拆分为中心施压螺杆、三爪铰接支架、弧形拉爪、锁紧螺栓组件四个功能模块，每个零件均按照实际加工尺寸绘制草图，通过拉伸、旋转、切除等基础特征完成主体结构，再对螺纹牙型、螺栓六角头、铰接销轴孔等细节特征进行精细化处理，保证所有配合面的尺寸公差符合机械装配规范。材质与渲染环节根据零件的实际使用材质进行区分：中心螺杆与铰接螺栓采用高强度合金结构钢材质，渲染时赋予金属哑光质感，添加细微的表面纹理体现加工痕迹；三爪支架采用锻钢材质，表面做喷塑处理，渲染为醒目的工业绿色，既还原实物外观也便于区分不同功能部件；弧形拉爪采用高碳钢锻造，渲染为深红色金属质感，突出其受力部位的高强度属性；所有金属配合边缘添加轻微的倒角与圆角特征，避免应力集中的同时也让渲染效果更贴近真实工业产品。结构设计上采用三爪均布的铰接结构，中心螺杆的轴线与三个拉爪的受力中心完全重合，保证拆卸轴承时受力均匀，不会出现偏载损伤轴承或轴体的情况；拉爪的弧形勾头经过尺寸优化，能够适配常用规格的滚动轴承外圈，铰接部位的间隙经过合理设置，既保证拉爪可以灵活转动调整开合角度，又不会出现过大旷量影响拆卸精度；中心螺杆的端部设计有球形顶头，拆卸时顶在轴端中心孔内，旋转螺杆时可以平稳施加轴向推力，将轴承从轴体上缓慢拉出。整体装配完成后进行了干涉检查与运动仿真，验证拉爪开合过程、螺杆进给过程均无零件干涉，各活动部件的运动行程符合设计预期，完全满足轴承拆卸作业的实际功能需求，模型可直接用于教学演示、工装设计参考或二次优化开发。
