四轴数控3D打印雕刻一体机三维结构

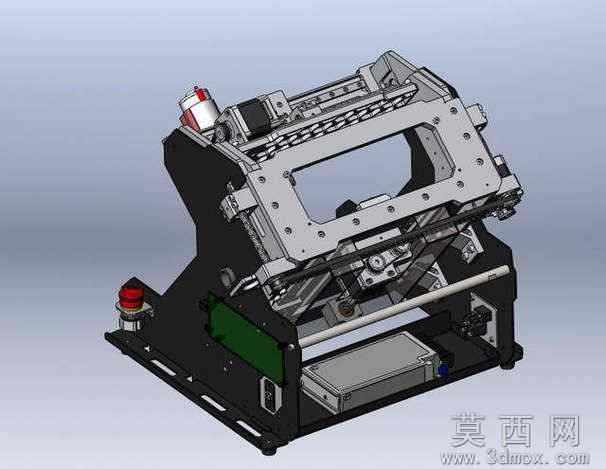

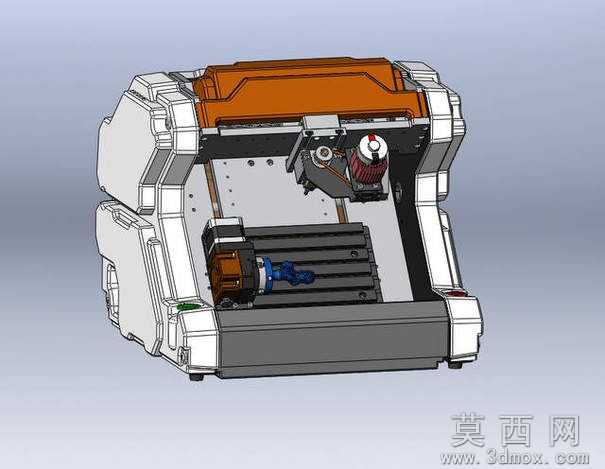

本模型为四轴数控3D打印雕刻一体机，建模阶段采用自顶向下的装配设计思路，首先搭建整机的基准坐标系，确定X/Y/Z三个直线运动轴与第四旋转轴的空间相对位置，先完成铸造式机身框架的轮廓建模，预留各运动模组、电控元件的安装定位孔位，再依次构建直线导轨滑块组件、主轴雕刻模组、3D打印挤出模组、第四轴回转工作台、外壳防护结构等子部件，每个子部件单独完成零件建模后按照装配约束进行总装配合，全程校验运动部件的行程干涉问题，确保各轴运动范围符合设计要求。参数设计上严格匹配RAPIMA RMX-20机型的实际规格，加工阳面积设定为200mm(X向)×150mm(Y向)×60mm(Z向)，第四旋转轴可实现工件360°连续回转，满足复杂曲面工件的四轴联动加工与多向3D打印需求，各传动部件的导程、主轴转速范围、挤出头进给参数均按照桌面级数控设备的通用标准进行匹配设定，保证参数的实用性与可落地性。渲染材质方面，机身外壳采用哑光白工程塑料材质，工作台面设置为阳极氧化银灰色铝合金材质，顶部防护罩采用半透明橙色亚克力材质，传动丝杆、导轨等金属部件赋予镀铬金属质感，按钮、接线等小部件分别对应红、绿、黑等工程塑料配色，整体渲染效果还原真实设备的外观质感，清晰区分不同功能部件的材质差异。结构原理上，设备整合了数控雕刻与FDM3D打印两大功能，X/Y轴负责平面方向的进给运动，Z轴搭载可快换的功能头模组，可根据作业需求切换高速雕刻主轴或者高温3D打印挤出头，第四轴安装于Y轴工作台面，可带动工件做回转运动，实现四轴联动的曲面雕刻或者回转体模型的3D打印作业，机身采用一体式框架结构保证整机刚性，减少加工过程中的振动问题。软件兼容方面，模型提供STEP、IGES通用三维交换格式，可直接导入SolidWorks、UG、Pro/E、Rhino等主流三维机械设计软件进行编辑修改，同时附带STL格式文件，可直接用于3D打印样机验证或者导入CAM软件生成加工刀路，无需额外进行格式转换，适配不同设计、加工场景的软件使用需求。研发教学应用上，该模型可作为桌面级复合数控设备研发的参考原型，帮助研发人员快速验证四轴结构布局、功能头切换方案的可行性，缩短设备开发周期；同时也可作为数控专业、3D打印专业的教学案例，用于讲解四轴联动机床的结构组成、运动原理、复合加工设备的设计思路，帮助学生理解多轴数控设备的工作逻辑，也可供创客群体参考制作DIY桌面级数控设备。
