交流稳压器配套回转支撑后轴结构件

项目分类:变压器/电感器 发布时间:2024-10-08 ID:780898
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件
  • 交流稳压器配套回转支撑后轴结构件

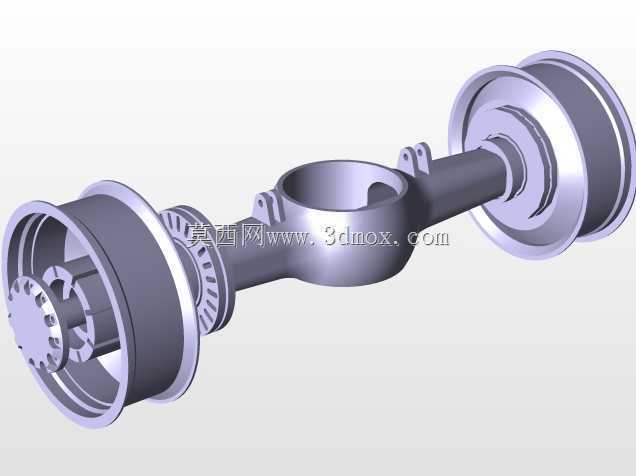

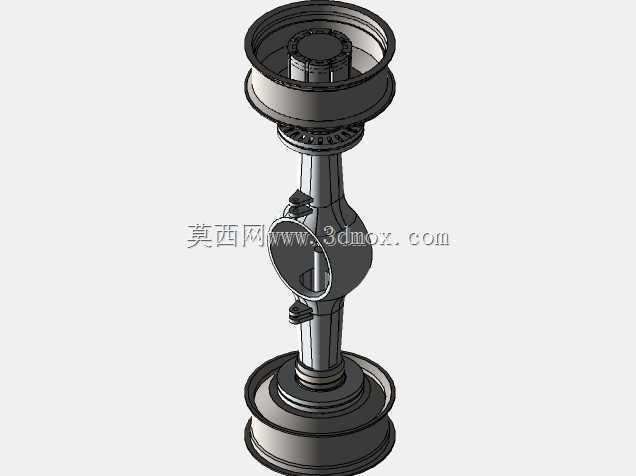

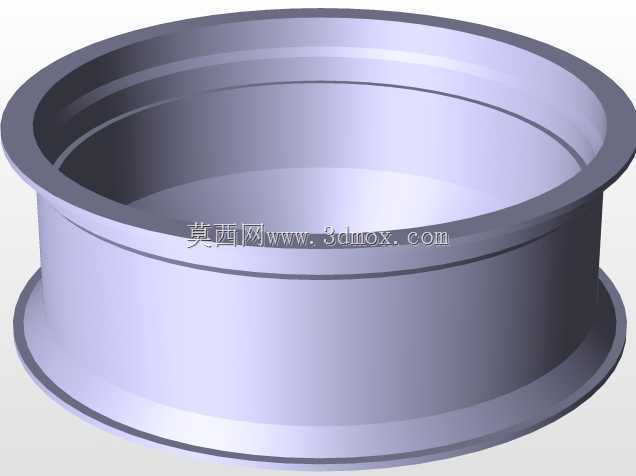

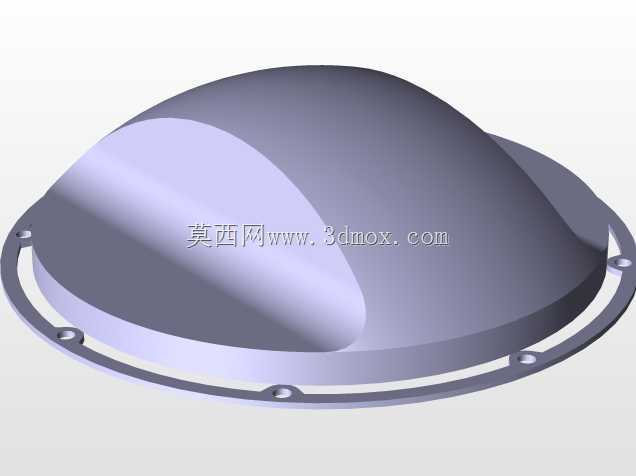

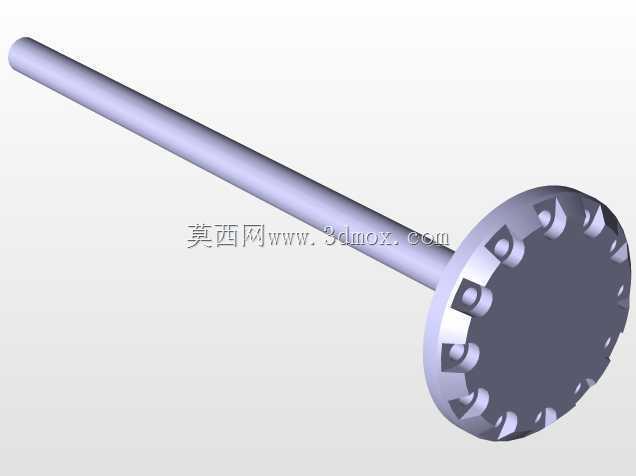

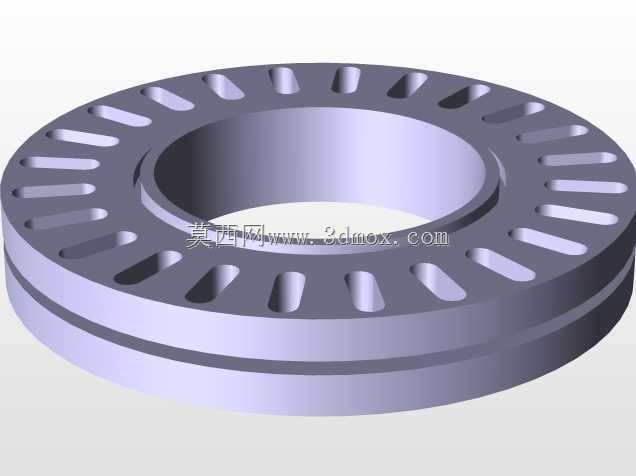

  在交流稳压类输配电设备的传动承载单元里,这类环形后轴构件属于核心回转支撑类零件,主要承担设备内部调压回转组件的径向承载与轴向定位作用,区别于常规传动类轴件的实心轴结构,该构件采用薄壁筒形带法兰边的结构形式,适配稳压器内部环形排布的调压绕组、碳刷滑环组件的回转动作需求。从实际应用场景来看,这类后轴多装配在柱式交流稳压器的底部回转基座位置,上端对接调压转臂的安装座,下端通过法兰边固定在设备底架的安装平面上,工作过程中需要承受转臂带动碳刷做周向回转时的径向偏载,同时还要抵消绕组通电产生的轻微振动带来的轴向窜动,因此结构设计上做了多处针对性的强化处理。从设计思路层面拆解,构件整体采用等壁厚薄壁筒身设计,筒身内壁预留有两道环形定位槽,

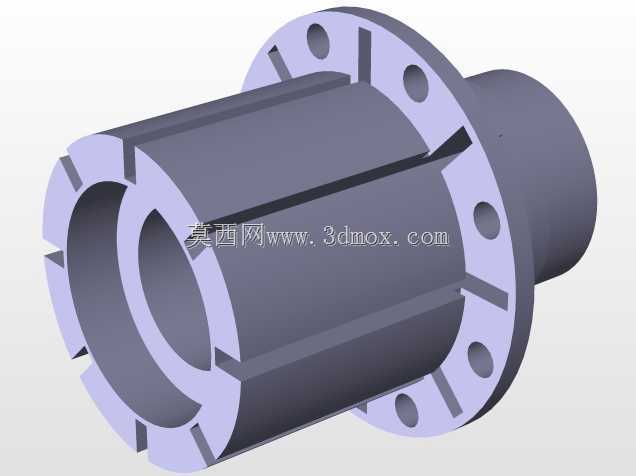

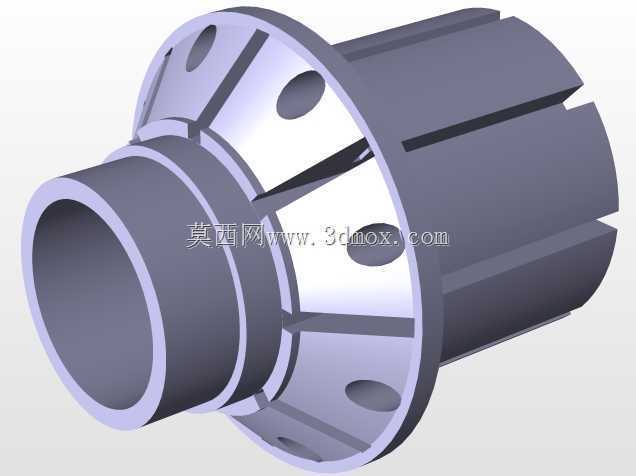

  用于安装内嵌式聚四氟乙烯导向环,降低回转过程中与中心固定轴的摩擦系数,减少长期运行的磨损量;筒身上端做了加厚翻边处理,翻边端面均布有隐形安装沉孔,用于固定上部的转臂连接座,沉孔设计可以避免螺栓头突出干涉回转组件的运动轨迹;下端的法兰边外径大于筒身外径,法兰背面加工有环形密封槽,可嵌入橡胶密封圈实现与底架安装面的防尘密封,适配工业车间多粉尘的运行环境。关于安装边界与尺寸适配,该构件的筒身内径与中心固定轴的配合公差选取H7/g6的间隙配合,既保证回转动作的顺畅性,又能控制径向跳动量在0.05mm以内,避免碳刷与滑环接触不良导致的调压不稳问题;下端法兰的安装孔采用跨中排布方式,孔位中心距与稳压器底架的预装螺柱位置完全匹配,

  安装时无需额外扩孔调整,法兰边的厚度经过强度校核,在承受最大1200N径向偏载时,法兰端面的平面度变形量不超过0.03mm,保证密封件的压缩量始终处于合理区间。从功能特性来看,该构件的筒身外圆做了高光洁度加工,表面粗糙度控制在Ra1.6以内,部分同系列改进型号会在筒身外圆预留传感器安装位,用于实时监测回转组件的转速与位置,反馈给调压控制单元实现精准调压;筒身内部的空腔除了穿过中心固定轴之外,还预留了走线空间,碳刷组件的信号线缆可以从空腔内部引出,避免线缆随转臂回转时出现缠绕拉扯的问题。在实际装配调试环节,这类后轴安装前需要先将导向环压入内壁的定位槽内,压装时要保证导向环无扭曲变形,之后将整体从设备底架的上方穿入安装位,

  法兰面与底架之间的密封圈要均匀涂抹密封胶,螺栓紧固时采用对角分次拧紧的方式,避免法兰面受力不均出现翘曲;安装完成后需要手动转动上部连接座,检查回转过程中是否存在卡滞点,全程转动阻力偏差不超过15%即为合格。这类结构的设计难点在于平衡薄壁构件的刚性与轻量化需求,若筒壁设计过厚会增加整体重量,提高材料成本,同时增大回转惯量导致调压动作响应滞后;若筒壁过薄则会在长期偏载作用下出现筒身椭圆变形,导致回转卡滞、碳刷接触不良等故障,因此在设计阶段通过有限元仿真对不同壁厚下的应力变形量做了多次迭代,最终选取的壁厚值可以在满足10年以上使用寿命的前提下,将构件重量控制在合理区间。另外,构件的上下端面平行度公差控制在0.02mm以内,保证安装后转臂的回转平面与滑环平面完全平行,避免碳刷出现偏磨,延长碳刷与滑环的更换周期;筒身与法兰的连接位置做了圆角过渡处理,避免应力集中导致的焊缝开裂问题,若采用铸造工艺生产,该圆角位置还需要做定向凝固处理,减少内部缩松缺陷,提高构件的整体结构强度。
