离合器操纵杆机械结构三维设计

　　在传动系统的操纵机构设计中，离合器操纵杆是承担动力通断操控力传递的核心执行构件，这类构件常见于需要频繁切换动力接合状态的工业传动设备、车用传动单元以及机床进给操纵模块中，其结构合理性直接决定操纵手感、传动响应效率以及整套离合机构的服役寿命。从实际应用场景来看，这类操纵杆需要适配安装空间局促的传动箱侧部布局，既要保证操纵行程内不与周边的壳体、管线、相邻传动件发生运动干涉，又要在驾驶员或操作人员施加常规操纵力的工况下，不会出现结构形变导致的行程损耗、力传递滞后问题。

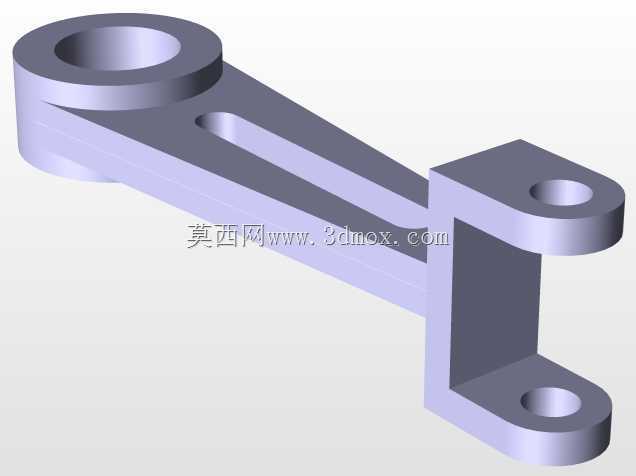

　　从结构设计逻辑来看，该操纵杆采用了一体化铸锻成型的基体结构，主体为变截面的斜向支撑臂，一端设置大尺寸铰接圆孔，用于与固定在机架或传动箱壳体上的铰接销轴配合，作为整个操纵杆摆动的旋转支点，孔位的端面做了加厚凸台处理，避免长期铰接转动过程中孔口出现应力磨损、塌陷变形；臂身开设长条形减重槽，在不降低整体抗弯截面模量的前提下，有效削减构件自身重量，降低操纵过程的惯性阻力，同时长槽结构也可作为装配过程中的工艺避让位，给周边紧固件的安装留出操作空间。臂身另一端延伸出垂直弯折的双耳安装结构，两个平行的安装耳片上分别开设同轴的连接孔，用于与离合分离拨叉的传动拉杆铰接，将操作人员施加在操纵端的摆动力矩转化为拉杆的直线往复拉力，驱动离合机构完成分离、接合动作；弯折处做了大圆弧过渡处理，规避直角结构带来的应力集中问题，在频繁承受交变操纵载荷的工况下，可有效降低弯折处疲劳开裂的风险。

　　从安装边界维度考量，该操纵杆的铰接支点孔中心到双耳连接孔中心的力臂长度经过匹配计算，既保证操纵端施加较小的力就能驱动离合分离机构克服弹簧阻力完成动作，又不会因为力臂过长导致操纵行程过大，适配常规操纵机构的摆角范围，整个构件在全行程摆动过程中，外轮廓的运动包络面经过校核，与周边相邻部件的最小安全间隙控制在3mm以上，避免运动过程中出现剐蹭卡滞。铰接孔与连接孔的孔径公差按照H7级精度设计，与配套销轴的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会因为间隙过大导致操纵空行程超标，影响离合动作的响应精度。构件的各个安装端面均设置了平整的加工基准面，保证装配后铰接销轴的垂直度、拉杆连接位的同轴度符合装配要求，避免装配偏差带来的附加侧向力，加速铰接位的磨损。

　　在实际工况适配性上，该结构充分考虑了长期使用的磨损补偿需求，铰接孔位可配套镶嵌耐磨铜套，在长期转动磨损后仅需更换铜套即可完成维护，无需更换整个操纵杆构件，降低后期运维成本；臂身的截面厚度经过抗弯强度校核，在承受峰值操纵力的工况下，最大形变量控制在0.1mm以内，不会因为臂身形变导致操纵行程不足，出现离合分离不彻底的问题。双耳结构的耳片厚度经过抗剪切强度校核，在承受拉杆最大拉力的工况下，耳片与孔位的安全系数达到3倍以上，可应对操作过程中瞬时的冲击力载荷，避免耳片断裂引发操纵失效。整个构件的外形无多余的突出棱角，所有非配合面均做了圆角钝化处理，既避免装配过程中锐边划伤操作人员，也减少应力集中点，提升构件整体的抗疲劳性能。
